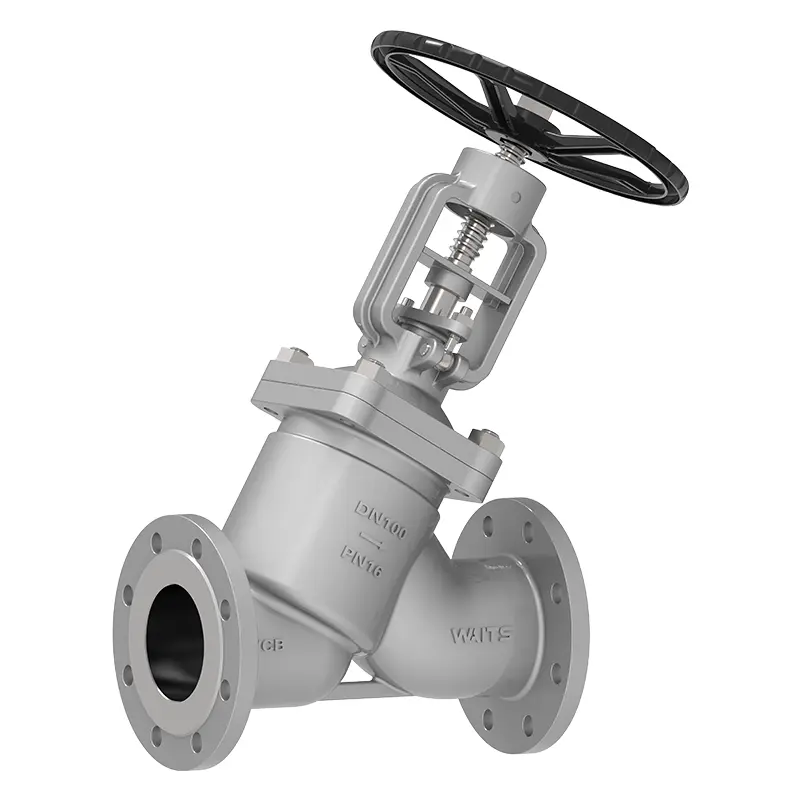

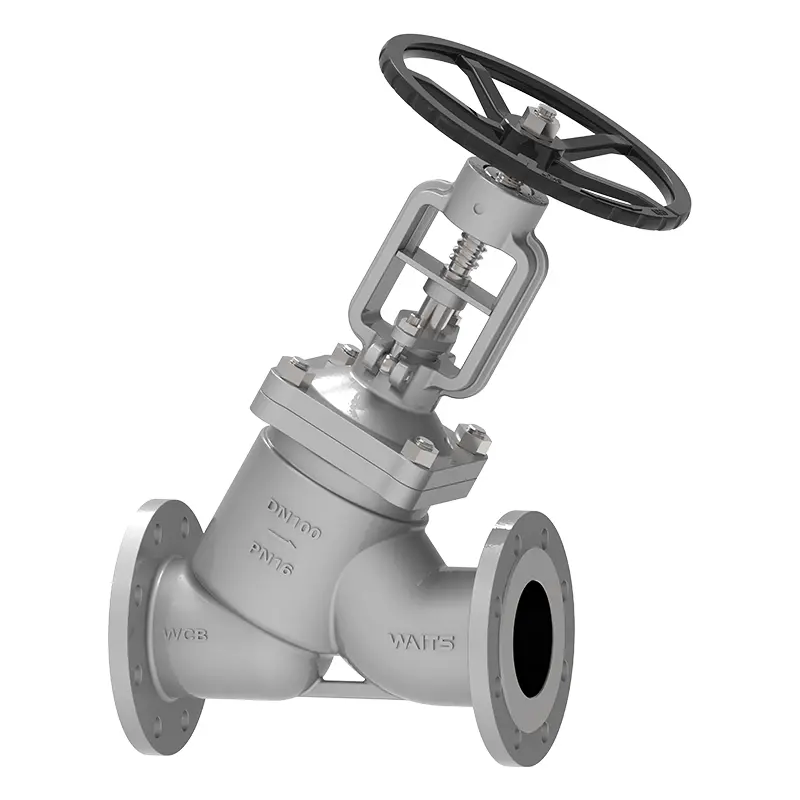

Y Bellows Globe Valve

La valvola globale a soffietto adotta il soffietto metallico e l'imballaggio a doppia guarnizione. Quando è necessario utilizzare le valvole ad alta pressione, ad alta temperatura e ambiente corrosivo, è possibile considerare la valvola della valvola di attesa. La sua struttura compatta è facile da mantenere, il che può ridurre i tempi di inattività e il costo e generare reddito per te!

Invia richiesta

Descrizione del prodotto

Valvola di attesa La valvola globale a soffietto di alta qualità adotta il canale a flusso inclinato a forma di "y" all'interno, che riduce significativamente la resistenza al fluido, rendendolo una buona valvola per elevata viscosità o facili media di solidificazione. Utilizza i soffietti metallici anziché il tradizionale guarnizione di imballaggio per prevenire efficacemente le perdite dei media. Lo stelo della valvola applica la pressione per spingere il disco della valvola conica sulla sede della valvola. La superficie di tenuta è saldata con lega di stellite, che può impedirti di perdere anche ad alta pressione. Il design conico del disco della valvola ha anche un "effetto di lavaggio" per rimuovere automaticamente le impurità sulla superficie di tenuta.

Standard di implementazione-Y Bellows Globe Valve
Standard di progettazione	Din3356 /BS1873 /ASME B16.34
Standard di flangia	EN1092-1/2 ASME B16.5/ASME B16.47-A/B
Connessione	Rf/ff/rtj
Accettazione del test	E 12266 API598
Lunghezza della struttura	En558
Valutazioni di pressione e temperatura	ASME B16.34
Test di incendio	API607 API6FA
Basso standard di perdita	API 622
Design anticorrosivo	Nace MR 0175
Valvola globale di applicazione
Misurare	DN15 ~ DN500
Intervallo di pressione	PN16 ~ PN420
Intervallo di temperatura	-40 ℃～ 350 ℃‌
Applicazione	Prodotti petroliferi ad alta temperatura, gas naturale, gas liquefatto, condotte a vapore della caldaia, serbatoi di fermentazione, ecc.
Modalità di unità	Ruote manuali, ingranaggi conico, elettrico, pneumatico, ecc.
Coperchio del corpo/valvola della valvola	Falzamenti: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Casting: DI A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Superficie di tenuta	Corpo, lega a base di ferro a base di ferro, rivestimento in lega a base dura
Gambo della valvola	A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Dado dello stelo valvola	Lega di rame
Asta	Grafite flessibile, imballaggio di amianto di grafite, politetrafluoroetilene ...

Caratteristiche del prodotto

1. Y Bellows Globe Valve adotta soffietti in metallo e imballando doppia guarnizione per garantire perdite zero e migliorare la sicurezza.

2. Fatto con materiali resistenti alla corrosione come l'acciaio inossidabile, è adatto a vari mezzi corrosivi.

3. Design del canale di flusso di tipo Y, la progettazione del canale di flusso ottimizzato riduce la resistenza, migliora l'efficienza del fluido e riduce il consumo di energia.

Applicazioni

Sistema di olio caldo, sistema a vapore, sistema di acqua calda e fredda, ecc.

Vantaggi

1. Elemento di sigillatura soffiato. Il componente chiave della valvola di arresto sigillata dal soffietto è il soffietto metallico. È la connessione tra il coperchio della valvola e lo stelo della valvola, che adotta il processo di saldatura del rotolo automatico. Il soffietto metallico impedisce una perdita parziale dello stelo della valvola.

3. Y Valvola Globe a soffietto può lubrificare direttamente lo stelo della valvola, il dado e la manica.

4. Wheel ergonomico, facile da usare, puoi usarlo per diversi anni

Y Bellows Globe Valve
