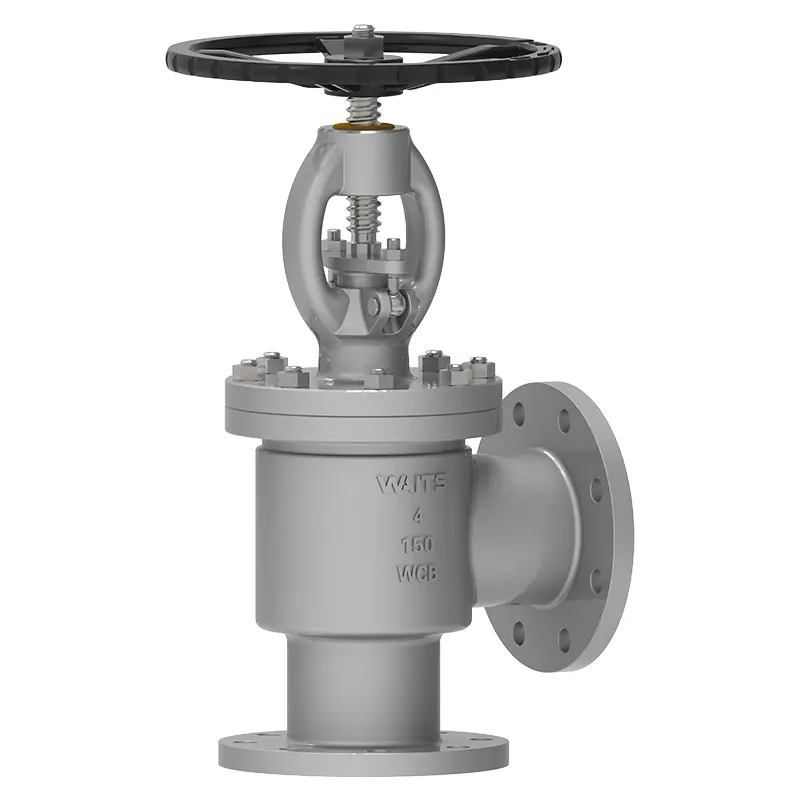

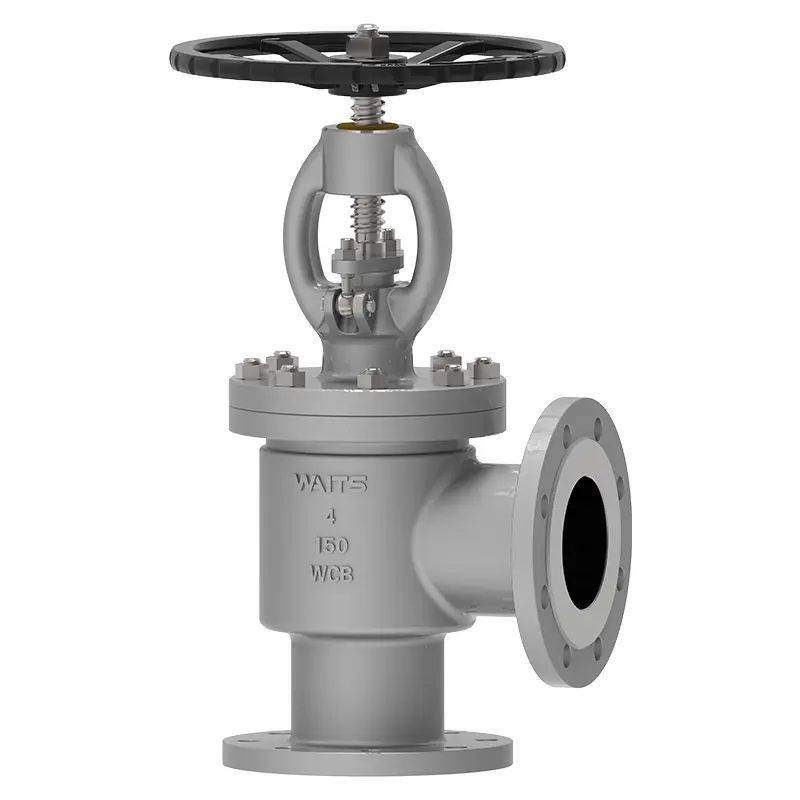

Valvola globale angolare

Quando si trova di fronte a un unico sistema di tubazioni del canale di flusso a 90 gradi, è necessario pensare alla valvola globo angolare di alta qualità della valvola di attesa, che ha una vasta gamma di applicazioni. Utilizziamo in particolare un design compatto per salvare lo spazio e semplificare il routing della pipeline. Quando ti trovi di fronte a un piccolo spazio o installazione limitata, puoi usare questa valvola.

Invia richiesta

Descrizione del prodotto

Aspetta la valvola del globo angolo valvola può controllare il flusso di terreno fluido ruotando lo stelo della valvola per aumentare o abbassare il disco della valvola. Il suo design del canale a flusso di angolo retto di 90 gradi rompe la tradizionale struttura della valvola a corrente continua, riducendo efficacemente la resistenza ai fluidi e il consumo di energia. In applicazioni complesse con spazio di installazione limitato, il suo design compatto presenta evidenti vantaggi, risparmiando molti problemi e riducendo gli sprechi di tempo a questo proposito.

La valvola a globo angolare è un design della valvola di arresto con ingresso e uscita perpendicolare l'uno all'altro. Utilizza un movimento lineare per spostare il pezzo di chiusura dentro e fuori dalla superficie della sede della valvola. Le valvole angolari sono comunemente utilizzate per i servizi di scarico dell'acqua e del riscaldatore della caldaia, nonché per le valvole della tubazione con spazio limitato. La valvola può anche essere usata come gomito. La valvola può essere di tipo a gabbia o con una connessione di uscita ingrandita, un rivestimento della valvola restrittiva o un rivestimento di uscita per ridurre la corrosione, il lampeggiamento o il danno da cavitazione.

Valvola globale ad angolo di implementazione
Standard di progettazione	API6D BS1873, Din 3356, EN 13709
Standard di flangia	ASME B16.5, ASME B16.47-A/B, in 1092-1/2
Connessione	Rf, rtj
Accettazione del test	Fire 598 EN12266
Lunghezza della struttura	ASME B16.10/EN 558/Din3203,
Valutazioni di pressione e temperatura	ASME B16.34
Test di incendio	API607, API6FA
Basso standard di perdita	API 622
Design anticorrosivo	Nace MR 0175

Valvole globali ad angolo applicazione
Misurare	Dn15 ~ dn300 （nps½ "~ 12"）
Intervallo di pressione	PN16 ~ PN160 （Classe150 ~ 900）
Intervallo di temperatura	-29 ℃～+570 ℃
Applicazione	Liquido acido/alcali, gas naturale liquefatto, olio ad alta viscosità, rete di tubazioni sotterranee, modulo di integrazione delle apparecchiature, ecc.
Modalità di unità	Ruota a mano, attrezzatura smussata, elettrica, pneumatica, ecc.
Coperchio del corpo/valvola della valvola	Falzamenti: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Casting: DI A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Superficie di tenuta	Corpo, lega a base di ferro a base di ferro, rivestimento in lega a base dura
Gambo della valvola	A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Dado dello stelo valvola	Lega di rame
Asta	Grafite flessibile, imballaggio di amianto di grafite, politetrafluoroetilene ...

Caratteristiche delle prestazioni

Nel settore dei fertilizzanti, le sfide della valvola nella produzione di urea e ammoniaca sono mezzi corrosivi, cristallizzazione e alta pressione. Waits Valve ha sviluppato valvole a globo angolare, che presentano i seguenti vantaggi:

Caduta a bassa pressione, cristallizzazione ridotta

Nessun angolo morto, prevenire la corrosione

Piastra valvola monopezzo e stelo della valvola, impedire l'angolo morto tra la piastra della valvola e lo stelo della valvola

Superficie della piastra della valvola in lega interamente in lega, ridurre l'usura

Coperchio della valvola a bullona, copertura della valvola del corpo della valvola di tenuta e guarnizione flangia del corpo della valvola valvola

Imballaggio della valvola a bassa emissione

Nessuna parti di alluminio/bronzo

Corpo, lega a base di ferro a base di corpo, lega a base duro

Le valvole a globo di angolo possono essere utilizzate per liquido acido/alcali, gas naturale liquefatto, olio ad alta viscosità, rete di tubazioni sotterranee, modulo di integrazione delle apparecchiature, ecc.

Puoi guidarlo tramite ruota a mano, attrezzatura con smussatura, elettrico, pneumatico, ecc.
