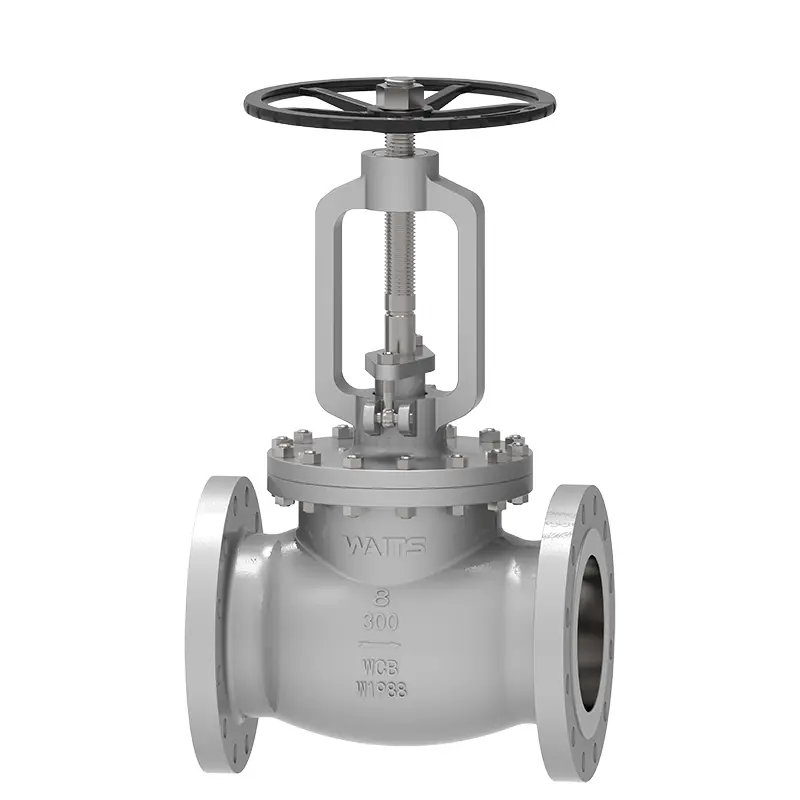

Valvola in acciaio fuso

La valvola del globo in acciaio fuso a cofano è una valvola di arresto con corpo e copertura bulloni e una guarnizione o un anello di tenuta ottagonale è installato al centro come guarnizione. Secondo le diverse posizioni di installazione, la valvola del globo può essere divisa in valvola globale dritta (valvola globale di tipo T) e valvola globale a flusso diretto (valvola globale di tipo Y). Poiché lo stelo della valvola ha una corsa di apertura o chiusura relativamente breve e ha una funzione di taglio molto affidabile e poiché il cambiamento dell'apertura della sede della valvola è proporzionale alla corsa del disco della valvola, è molto adatto per regolare il flusso. Può essere utilizzato per tagliare, regolare e limitare le condutture fluide come acqua di rubinetto, liquami, costruzione, cibo, elettricità, medicina, metallurgia, tessile, energia, ecc. La valvola del globo è generalmente collegata alla conduttura mediante connessione alla flangia o connessione di saldatura. I dispositivi di trasmissione opzionali sono: ruota della mano, ingranaggi conico, elettrico, pneumatico, ecc.

Standard di implementazione

Applicazione

Caratteristiche delle prestazioni

1. Appartiene alla valvola di tenuta forzata F.
2. La direzione del flusso dei media della valvola del globo è "bassa e alta" e "alta e bassa". Il mezzo è permesso di fluire solo in una direzione e ha una direzionalità durante l'installazione.
3. Le forme strutturali del corpo della valvola sono dirette, flusso diretto e ad angolo retto.
4. Quando viene aperta la valvola del globo, quando l'altezza di apertura del disco della valvola raggiunge il 25% al ​​30% del diametro nominale della valvola di arresto, la portata ha raggiunto il massimo, indicando che la valvola di arresto ha raggiunto la posizione completamente aperta.
5. La struttura della valvola è più semplice della valvola di gate ed è più conveniente da produrre e mantenere.
6. La superficie di tenuta non è facile da indossare e graffiare e le prestazioni di tenuta sono buone. Non vi è alcuna scorrimento relativo tra il disco della valvola e la superficie di tenuta del corpo della valvola durante l'apertura e la chiusura, quindi l'usura e il graffio non sono gravi, le prestazioni di tenuta sono buone e la durata di servizio è lunga.
7. Al momento dell'apertura e della chiusura, la corsa del disco della valvola è piccola, quindi l'altezza della valvola del globo è inferiore a quella della valvola del gate, ma la lunghezza strutturale è più lunga di quella della valvola del gate.
8. La coppia di apertura e chiusura è grande e richiede più sforzo.
9. La resistenza al fluido è grande perché il canale medio nel corpo della valvola è tortuoso, la resistenza al fluido è grande e il consumo di energia è grande.
10. Il disco della valvola viene spesso eroso quando completamente aperto.
