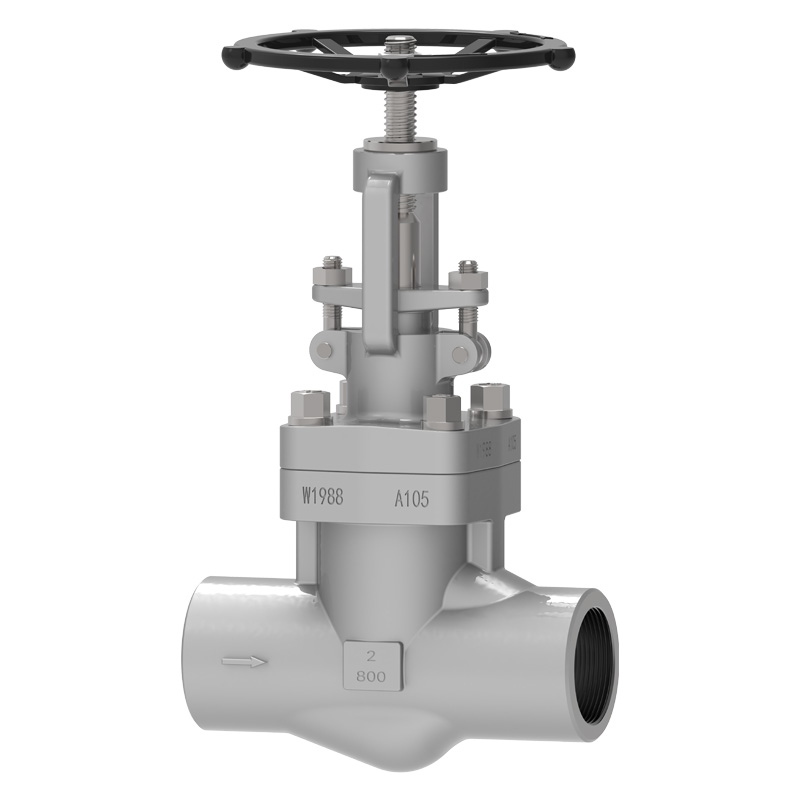

Valvola a globo in acciaio forgiato NPT

Waits è la tua scelta affidabile per l'acquisto di una valvola a globo in acciaio forgiato NPT di alta qualità. La valvola è realizzata in materiale di acciaio forgiato di alta qualità, con un design strutturale raffinato, buona tenuta e durata e può controllare efficacemente il flusso dei fluidi. Sia nel settore petrolifero, chimico o in altri settori industriali, la valvola a globo in acciaio forgiato NPT è una scelta affidabile per il controllo dei fluidi per garantire il funzionamento stabile del sistema di tubazioni.

Invia richiesta

Descrizione del prodotto

Nella produzione di valvole, la qualità delle parti in acciaio forgiato è generalmente superiore a quella delle parti in acciaio fuso e possono resistere a grandi forze di impatto. Anche la loro plasticità, tenacità e altre proprietà meccaniche sono superiori a quelle delle parti in acciaio fuso.
Il diametro delle valvole a globo in acciaio forgiato generalmente non è superiore a DN80 e la maggior parte di esse ha design a diametro ridotto. Rispetto alle valvole di arresto in acciaio fuso dello stesso diametro, la portata è leggermente inferiore, ma l'intervallo di pressione e temperatura che può sopportare è superiore a quello delle valvole di arresto in acciaio fuso e le prestazioni di tenuta sono molto migliori di quelle delle valvole di arresto in acciaio fuso e la durata è più lunga.
Come le altre valvole a globo, anche le valvole a globo in acciaio forgiato NPT sono limitate dalla direzione del flusso del fluido. A seconda delle diverse posizioni di installazione, possono essere suddivise in valvole a globo a passaggio diretto e valvole a globo a flusso diretto.

Standard di implementazione

Standard di progettazione	API602, ASME 16.34, BS 5352, BS 6364
Standard di flangia	Estremità a saldare con presa SW secondo ASME B16.11, estremità di testa BW secondo ASME B16.25, connettori filettati NPT secondo ASME B1.20.1
Metodi di connessione	SW, NPT, BW, RF, RTJ
Test e accettazione	API 602/API 598
Lunghezza strutturale	Lunghezza strutturale della valvola a saracinesca in acciaio forgiato con saldatura a tasca/estremità filettata secondo gli standard di fabbrica Saracinesca in acciaio forgiato con estremità flangiata/saldata di testa secondo ASME B16.10
Livelli di pressione e temperatura	ASME B16.34、
Standard di basse perdite	ISO 15848-1, API 622
Design anticorrosione	NACE MR 0103, NACE MR 0175

Applicazione

Misurare	NPS1/4″~NPS3″ DN6~DN80
Intervallo di pressione	CL150~ CL2500 PN10~ PN420
Intervallo di temperatura	；-196°C ~ +600°C
Campo di applicazione	Acqua di rubinetto, fognature, edilizia, petrolio, industria chimica, alimentare, medicina, tessile, elettricità, costruzione navale, metallurgia, sistema energetico, ecc.
Modalità di guida	Turbina, pneumatica, elettrica
Corpo valvola/cappello valvola	A105, A350 LF2, A182 F5, F11, F22, A182 F304 (L), F316 (L), F347, F321, F51), lega 20, Monel
Nucleo della valvola Superficie di tenuta	A105, A350 LF2, A182 F5, F11, F22, A182 F304 (L), F316 (L), F347, F321, F51), lega 20, Monel
Stelo della valvola	F6A F304 F316 F51 F53 Monel K500...
Dado dello stelo della valvola	Lega di rame...
Imballaggio	Grafite flessibile, guarnizioni in amianto in grafite, politetrafluoroetilene...

Caratteristiche prestazionali

1. I componenti principali della valvola a globo in acciaio forgiato NPT sono forgiati e sono disponibili tre tipi di guarnizioni della cavità: coperchio imbullonato, coperchio saldato e struttura di tenuta autoserrante a pressione della cavità.
Tra questi, il coperchio imbullonato significa che il corpo della valvola e il coperchio sono collegati da bulloni e dadi e la guarnizione avvolta in grafite flessibile con fermaglio in acciaio inossidabile viene utilizzata per la sigillatura. Se hai requisiti speciali, possiamo anche utilizzare la connessione ad anello metallico.
Il coperchio saldato significa che il corpo della valvola e il coperchio sono collegati tramite filettatura, completamente saldati e sigillati e possono anche essere completamente saldati in base alle vostre esigenze.
La cavità 9001b, 1500Ib, 2500Ib, 45001b può anche adottare una struttura di tenuta autoserrante a pressione e le prestazioni di tenuta aumentano con l'aumento della pressione interna e l'affidabilità è elevata.
2. Il canale medio nel corpo della valvola è tortuoso, il che causerà una grande resistenza al fluido e un consumo energetico.
3. La superficie di tenuta non è facile da indossare e graffiare e le prestazioni di tenuta sono buone. Non vi è alcuno scorrimento relativo tra il disco della valvola e la superficie di tenuta del corpo della valvola durante l'apertura e la chiusura, l'usura e i graffi non sono gravi e la durata è più lunga.
4. Viene utilizzata una guarnizione flessibile in grafite, che ha una tenuta affidabile ed è facile e flessibile da utilizzare.
5. Il fluido della valvola a globo può fluire solo in una direzione e non può cambiare la direzione del flusso. Pertanto è necessario prestare attenzione alla direzione del flusso del fluido e alla direzione della freccia del corpo valvola durante l'installazione.
6. La sostituzione e la manutenzione dell'imballaggio possono essere eseguite in stato di arresto, il che è comodo e veloce e non influisce sul funzionamento del sistema.
7. La forma è semplice, la lunghezza della struttura è breve, il processo di produzione è buono e la gamma di applicazioni è ampia.
