Valvola a sfera con perno

Waits Valve, con la sua linea di produzione completa, è in grado di fornirvi prodotti con valvole a sfera con perno. Abbiamo una vasta esperienza nella progettazione e produzione di valvole, insistendo sulla qualità del prodotto e sui servizi correlati, sui prezzi preferenziali dei prodotti e sulla consegna puntuale. Consideriamo pienamente diverse applicazioni e adottiamo diversi standard di produzione, come API6D/ISO17292/BS5351, ecc.

Invia richiesta

Descrizione del prodotto

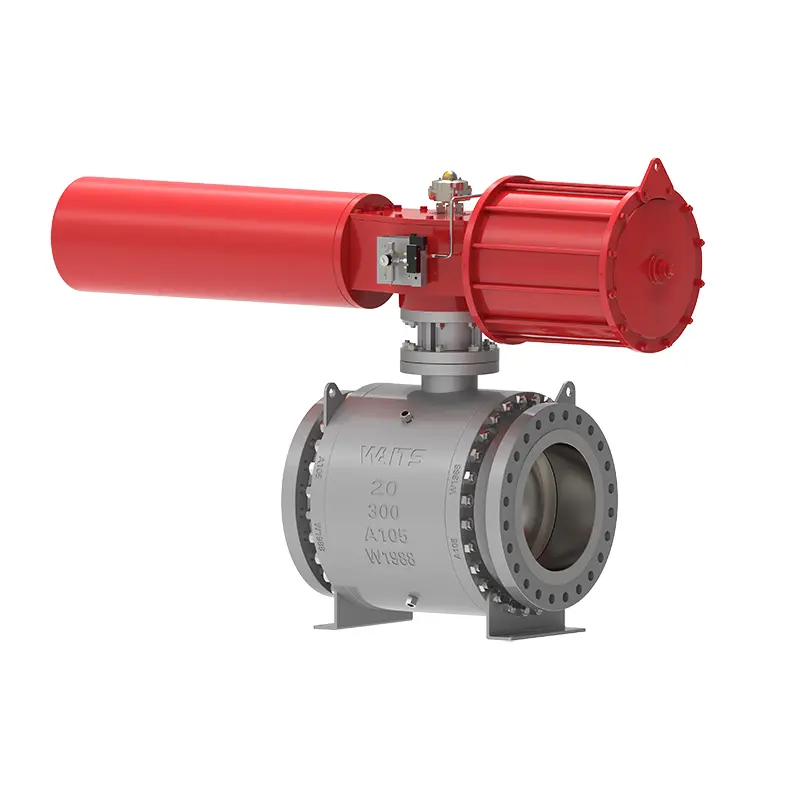

La valvola a sfera Trunnion è una valvola a sfera in acciaio, progettata e prodotta tenendo pienamente conto delle prestazioni e della durata complessiva in uso. Il corpo della valvola è forgiato con materiali di alta qualità, la sfera è installata e la flangia centrale e il collo sono imbullonati. Le sedi della valvola a monte e a valle sono a pistone singolo, funzione DBB. Allo stesso tempo, ci sono tre strutture per la tenuta tra la sede della valvola e la sfera:

1. Struttura tradizionale a tenuta morbida;

2. Struttura della guarnizione ad anello triangolare;

3. Struttura di tenuta dura.

Standard di implementazione

Standard di progettazione	API 6D, API 608, ASME B16.34, ISO 17292, BS5351;
Standard di flangia	ASME B16.5, ASME B16.47, ASME B16.25, ASME B16.11, BS 12627;
Metodi di connessione	RF, RTJ, bianco e nero
Test e accettazione	API598, API6D, BS12569;
Lunghezza strutturale	ASME B16.10, BS 558, BS12982, ISO 5752;
Livelli di pressione e temperatura	ASME B16.34、
Requisiti di protezione antincendio	API6FAAPI607
Standard di basse perdite	ISO 15848-1, API 622
Design anticorrosione	NACE MR 0103, NACE MR 0175

Applicazione

Misurare	NPS 1” ~ 60” DN25~DN1500
Intervallo di pressione	Classe150~2500 PN10-PN420
Intervallo di temperatura	；-196℃ ~ +260℃
Campo di applicazione	Acqua di rubinetto, fognature, edilizia, petrolio, industria chimica, alimentare, medicina, tessile, elettricità, costruzione navale, metallurgia, sistema energetico, ecc.
Modalità di guida	Turbina, pneumatica, elettrica
Corpo valvola	Pezzi fucinati: A105, A182 F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, Monel, Pezzi fusi: A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
Palla	Sfera: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni60
Anello supporto sede valvola	Anello di supporto del sedile: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni55
Inserto sede valvola	PTFE, RPTFE, Nylon, Devlon, PEEK
Stelo della valvola	A182 F6a, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

Caratteristiche prestazionali

1. Lo stelo della valvola è progettato per impedire che lo stelo della valvola venga espulso dal corpo valvola a causa di un funzionamento improprio.
2. La valvola a sfera con perno ha un dispositivo ignifugo e antistatico.
3. Le porte di iniezione del grasso di tenuta di emergenza sono progettate sulla guarnizione della sede della valvola e sulla guarnizione dello stelo della valvola. La tenuta normale non si basa sul grasso sigillante. Quando la superficie di tenuta è danneggiata e provoca perdite, è possibile iniettare grasso sigillante per una riparazione di emergenza. Ciascuna porta di iniezione del grasso è dotata di una valvola di iniezione del grasso e di una valvola unidirezionale incorporata.
4. Una valvola di drenaggio è installata nella posizione più bassa del corpo valvola per sfiatare e drenare la cavità della valvola; sulla parte superiore del corpo valvola è installata una valvola di sfiato per sfiatare e pulire in linea la cavità della valvola. La valvola di scarico e la valvola di sfiato possono essere valvole di isolamento o giunti di scarico speciali per garantire sicurezza, affidabilità e praticità.
5. È dotato di una piastra di collegamento che può adattarsi a vari dispositivi di azionamento, tra cui maniglie, ingranaggi a vite senza fine, collegamento elettrico, pneumatico, gas-liquido, collegamento elettroidraulico, ecc.
6. La valvola con estremità saldate può regolare il materiale dell'estremità della valvola (sezione di transizione) in base al tipo di materiale della tubazione dell'utente per garantire l'adattabilità e la saldabilità della resistenza del materiale. Per le valvole con manicotti su entrambe le estremità, la lunghezza dei manicotti può garantire che le operazioni di saldatura in loco non influenzino i materiali di tenuta.
7. Progettazione interrata. Per le valvole interrate, lo stelo della valvola viene allungato in base alle esigenze del progetto per facilitare le operazioni in superficie, e i corrispondenti dispositivi di iniezione del grasso, scarico delle acque reflue e sfiato vengono estesi dal tubo al suolo. L'altezza della valvola interrata e rialzata è fornita dal cliente.

Trunnion Ball Valve
