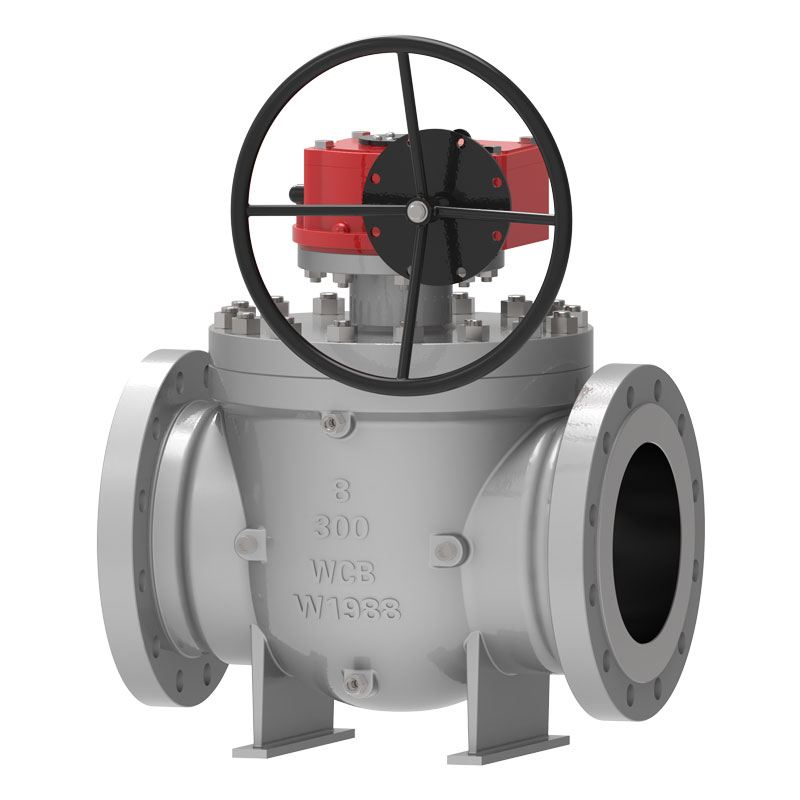

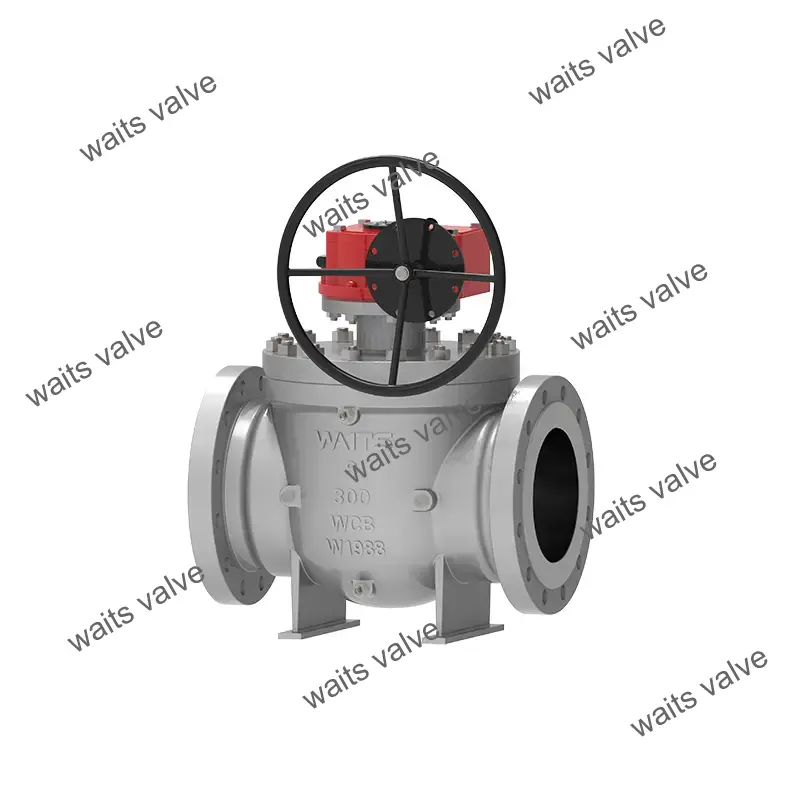

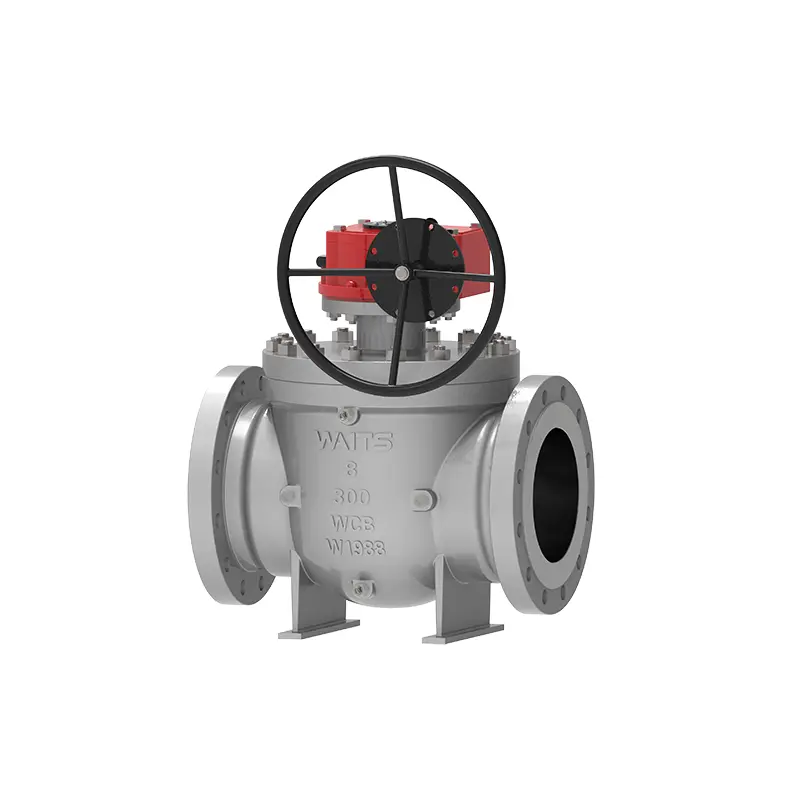

Valvola a sfera con ingresso dall'alto

La valvola a sfera con ingresso dall'alto viene utilizzata principalmente in condotte e sistemi industriali. Sulla base della tradizionale valvola a sfera a passaggio totale, presenta i vantaggi della manutenzione in linea e delle perdite ridotte. Il metodo di funzionamento può essere manuale, con cambio, pneumatico, elettrico, collegamento gas-liquido, collegamento elettroidraulico, ecc.

Standard di implementazione

Applicazione

Caratteristiche prestazionali

1. La differenza più grande tra la valvola a sfera con ingresso dall'alto e la valvola ordinaria è che può essere mantenuta in linea senza smontare la valvola dalla tubazione, il che riduce i costi di manutenzione e prolunga la durata. Adotta una struttura terminale saldata ed è installato sulla tubazione, che non è influenzata dalle sollecitazioni della tubazione e garantisce l'affidabilità della tenuta.
2. La guarnizione della sede della valvola comprende la sede della valvola, l'anello della sede della valvola e altri componenti. L'anello della sede della valvola può fluttuare indipendentemente nella posizione assiale. Attraverso la molla di precarico, la sede della valvola può essere sigillata in condizioni di pressione zero e bassa pressione. Questo design viene utilizzato per ottenere la capacità di chiudere la valvola in condizioni di pressione di esercizio e alta pressione. All'esterno dell'anello sede valvola inseriamo O-ring e anelli elastici per garantire la tenuta tra sede valvola e corpo valvola. Quando si verifica un incendio nel luogo in cui viene utilizzata la grafite espansa, è possibile mantenere anche le prestazioni di tenuta. 3. Quando la sede della valvola e la guarnizione dello stelo della valvola perdono a causa di danni, il grasso sigillante iniettato dalla valvola di iniezione del grasso può ottenere l'effetto di tenuta di emergenza. Quando la valvola è in condizioni di funzionamento normali, il grasso può essere iniettato attraverso la valvola di iniezione del grasso per lubrificare lo stelo della valvola e la superficie della sfera, rendendo l'apertura e la chiusura più flessibili.
4. Per le valvole installate nel sottosuolo, lo stelo della valvola può essere allungato secondo necessità e le dimensioni possono essere quelle richieste dai clienti. Tutti i tubi delle acque reflue, i tubi di scarico e i dispositivi di iniezione di grasso di emergenza vengono allungati di conseguenza e altre tubazioni correlate sono vicine alla parte allungata della valvola. La valvola per acque nere, la valvola di sfiato e la valvola di iniezione del grasso sono collegate a terra per l'installazione, in modo da facilitare la regolare manutenzione della valvola principale.
5. Gli steli delle valvole superiore e inferiore sono progettati per l'antistaticità secondo gli standard API6D e ISO17292.
6. Quando si utilizza una sede della valvola a pistone singolo a monte e una sede della valvola a pistone doppio a valle, la valvola ha una doppia funzione di blocco e può interrompere il fluido da monte e da valle contemporaneamente. Quando la massa trattenuta nella cavità della valvola viene pressurizzata in modo anomalo a causa dell'aumento della temperatura, la sede della valvola può rilasciare automaticamente la pressione (scarico verso il lato a monte).
7. La sfera della valvola a sfera con ingresso superiore è fissa e la superficie è rettificata, lucidata e indurita. Un cuscinetto scorrevole è installato tra la sfera e lo stelo della valvola per ridurre l'attrito e la coppia di lavoro.
8. La flangia di collegamento tra la valvola e l'attuatore è conforme agli standard ISO 5211, che è più facile da adattare e scambiare.
