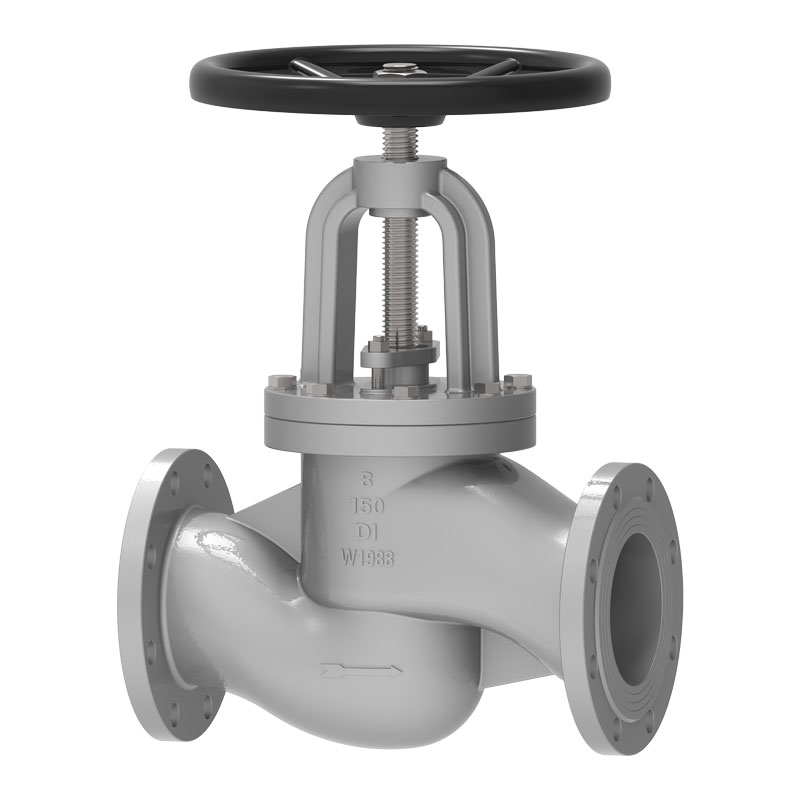

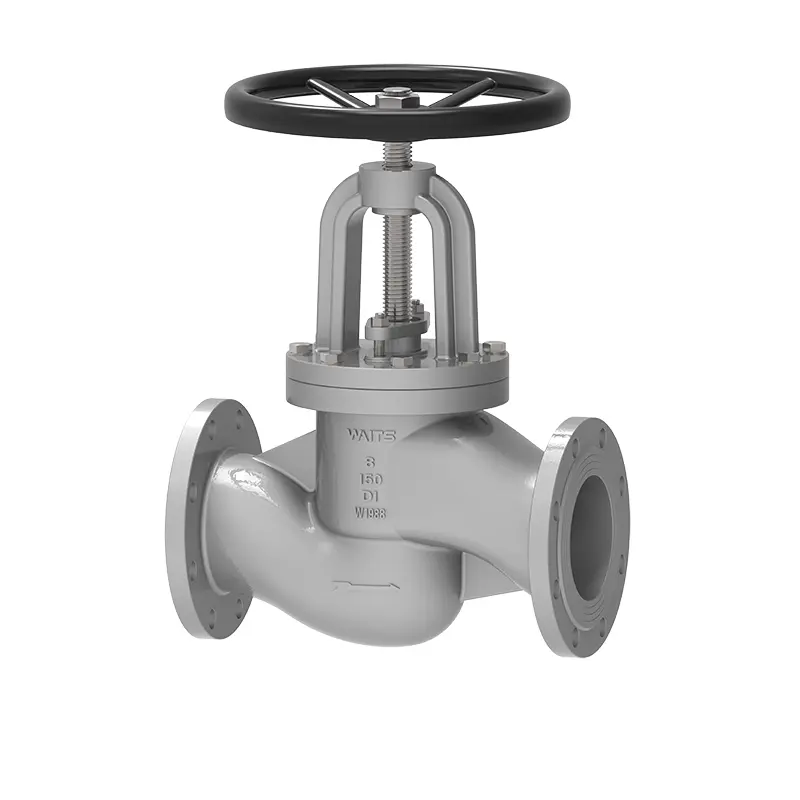

Valvola globo del pattern di ferro duttile

La valvola globale del pattern di ferro duttile prodotto da Waits è conforme a AISI/Din/BS/Standards, con prestazioni stabili e prestazioni ad alto costo. Siamo stati originariamente fondati negli Stati Uniti e ora il nostro quartier generale globale si trova a Wenzhou, in Cina. Abbiamo più di una base di produzione, fornitura stabile e possiamo fornirti prezzi preferenziali.

Invia richiesta

Descrizione del prodotto

La valvola globo del pattern S di ferro duttile prodotto da Waits è progettata per un controllo preciso del flusso e una perdita minima. Selezioniamo con cura le materie prime per garantire che la resistenza alla corrosione della valvola e la resistenza all'usura rientrino in una gamma affidabile e adatti per l'uso a lungo termine.
Questa valvola globale è progettata per adattarsi a condizioni ad alta pressione e può rimanere stabile e affidabile in diverse applicazioni industriali. Si adatta a diverse condizioni di lavoro e caratteristiche della pipeline e non richiede frequenti manutenzioni. Ha una buona durata e riduce i costi di manodopera e manutenzione durante l'uso.
La capacità di accelerazione della valvola globo del pattern di ferro duttile è ampiamente utilizzata negli impianti di trattamento delle acque, applicazioni a vapore e industrie chimiche. Inoltre, alcuni sistemi ad alta pressione sceglieranno anche questa valvola a causa della sua buona forza strutturale e di una forte adattabilità.

Standard di implementazione

Standard di progettazione	, API603, ASME B16.34, da 3352, EN1984
Standard di flangia	ASME B 16.5, ASME B16.47, Din2543, EN1092-1, Din2545;
Metodi di connessione	Sw, rf,
Test e accettazione	API598, Din 3230, EN 12569
Lunghezza strutturale	ASME B16.10, Din3352-F4/F5, EN 558-1
Livelli di pressione e temperatura	ASME B16.34 、
Standard di perdita bassi	ISO 15848-1, API 622
Design anticorrosivo	Nace MR 0103, Nace MR 0175

Applicazione

Misurare	NPS 2 ″ ~ NPS 12 ″ DN50 ~ DN300
Intervallo di pressione	CL125 ~ CL300 PN10 ~ PN64
Intervallo di temperatura	； -10 ° C ~ +220 ° C.
Gamma di applicazioni	Acqua del rubinetto, acque reflue, costruzione, petrolio, industria chimica, cibo, medicina, tessuto, elettricità, costruzione navale, metallurgia, sistema energetico, ecc.
Modalità di unità	Turbina, pneumatica, elettrica
Coperchio del corpo/valvola della valvola	Di WCB, CF8, CF8M, CF3, CF3M, 4A, 5A, 6A),
Piastra valvola/sede della valvola	AT, AT+EPDM, WCB, WCB+EPDM CF8, CF8M, CF3, CF3M
Gambo della valvola	F6A F304 F316 F51 F53 Monel K500
Dado dello stelo valvola	Lega di rame
Imballaggio	Grafite flessibile, imballaggio di amianto di grafite, politetrafluoroetilene ...

Caratteristiche delle prestazioni

(1) La struttura della valvola di arresto è più semplice di quella della valvola del gate ed è più facile da produrre e mantenere.
(2) La superficie di tenuta non è facile da indossare e graffiare e le prestazioni di tenuta sono buone. Non vi è alcuna scorrimento relativo tra il disco della valvola e la superficie di tenuta del corpo della valvola durante l'apertura e la chiusura, quindi l'usura e il graffio non sono gravi, le prestazioni di tenuta sono buone e la durata di servizio è lunga.
(3) Al momento dell'apertura e della chiusura, il disco della valvola ha una piccola corsa e un'altezza minore della valvola del gate, ma la lunghezza strutturale è più lunga della valvola di gate.
(4) La coppia di apertura e chiusura è grande e il tempo di apertura e chiusura è relativamente lungo.
(5) Poiché il canale medio nel corpo della valvola è tortuoso, la resistenza al fluido è grande e il consumo di energia è relativamente grande.
(6) Quando la pressione nominale PN della direzione del flusso medio è ≤16MPa, il valle viene generalmente adottato e il mezzo scorre verso l'alto dalla parte inferiore del disco della valvola; Quando la pressione nominale PN≥20MPa, il flusso inverso viene generalmente adottato e il mezzo scorre verso il basso dalla parte superiore del disco della valvola per aumentare le prestazioni di tenuta. Tuttavia, va notato che quando si utilizza la valvola di arresto, il mezzo può fluire solo in una direzione e non può cambiare la direzione del flusso.
(7) Il disco della valvola viene facilmente eroso quando è completamente aperto, quindi è necessario prestare attenzione quando lo usi.
L'asse dello stelo della valvola della valvola di arresto è perpendicolare alla superficie di tenuta della sede della valvola. La corsa di apertura o chiusura dello stelo della valvola è relativamente breve e ha un'azione di taglio affidabile. È adatto per tagliare, regolare e limitare il mezzo.
