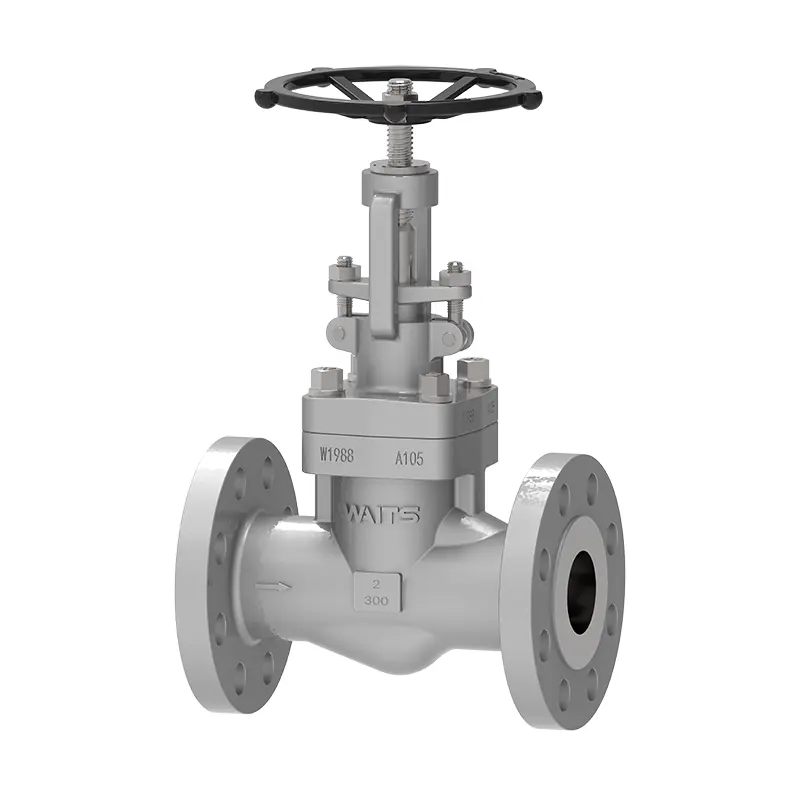

Valvola a globo di acciaio forgiato

La qualità delle parti in acciaio forgiato è superiore a quella delle parti in acciaio fuso e possono resistere a grandi forze di impatto. Anche la plasticità, la tenacità e altre proprietà meccaniche sono più alte di quelle delle parti in acciaio fuso. Il diametro della valvola del globo di acciaio forgiato non è generalmente più di DN80 e la maggior parte di essi è progettata con diametro ridotto. Rispetto alla valvola del globo di acciaio fuso dello stesso diametro, la portata è leggermente più piccola, ma l'intervallo di pressione e temperatura è superiore a quelli delle valvole in acciaio fuso e le prestazioni di tenuta sono molto migliori di quelle delle valvole del globo di acciaio fuso e la durata di servizio è più lunga.
Come altre valvole globali, le valvole a globo di acciaio forgiate sono soggette alla direzione del flusso del mezzo. Secondo le diverse posizioni di installazione, possono essere divise in valvole a globo dritti e valvole a flusso diretto (valvole a globo di tipo Y).

Standard di implementazione

Applicazione

Caratteristiche delle prestazioni

1. I componenti principali sono forgiati. La valvola del globo di acciaio forgiato ha tre tipi di guarnizioni della cavità: cofano bullonato, cofano saldato e struttura di tenuta auto-stretta a pressione di cavità.
2. Cannete bullone significa che il corpo della valvola e il cofano sono collegati a bulloni e dadi e la guarnizione della ferita (fatta di clip in acciaio inossidabile e grafite flessibile) è sigillata. La connessione ad anello di metallo può anche essere utilizzata quando i clienti hanno requisiti speciali.

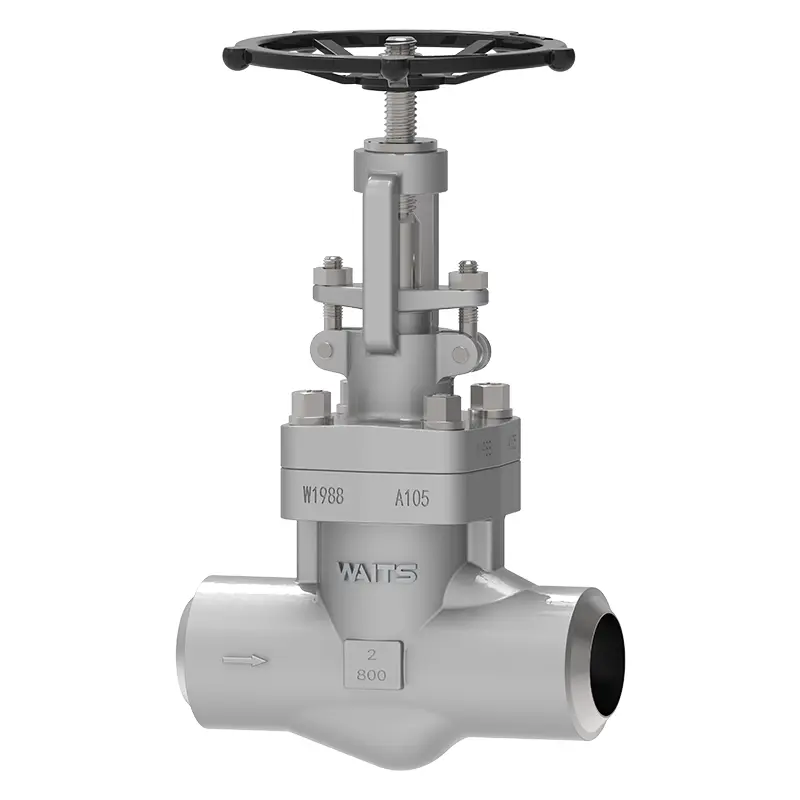

3. Bonnet saldato significa che il corpo della valvola e il cofano sono collegati con thread e completamente saldati. La connessione di penetrazione completa può anche essere utilizzata quando i clienti hanno requisiti speciali.
4. La cavità di 9001b, 1500ib, 2500ib, 45001b può anche adottare la struttura di tenuta auto-stretta di pressione, le prestazioni di tenuta aumentano con l'aumento della pressione interna e l'affidabilità è elevata.
5. Il canale medio nel corpo della valvola è tortuoso, la resistenza al fluido è grande e il consumo di energia è grande. 6. La superficie di tenuta non è facile da indossare e graffiare e ha buone prestazioni di tenuta. Non vi è alcuna scorrimento relativo tra il disco della valvola e la superficie di tenuta del corpo della valvola durante l'apertura e la chiusura, quindi l'usura e il graffio non sono gravi, le prestazioni di tenuta sono buone e la durata di servizio è lunga.
7. Viene utilizzato l'imballaggio di grafite flessibile, la tenuta è affidabile e il funzionamento è leggero e flessibile.
8. Il mezzo della valvola del globo può fluire solo in una direzione e non può cambiare la direzione del flusso. Durante l'installazione, prestare attenzione alla direzione del flusso del mezzo e alla direzione della freccia del corpo della valvola.
9. La sostituzione e la manutenzione dell'imballaggio possono essere eseguite in uno stato di arresto, che è conveniente e rapido e non influisce sul funzionamento del sistema.
10. La forma è semplice, la lunghezza della struttura è breve, il processo di produzione è buono e la gamma di applicazioni è ampia.
