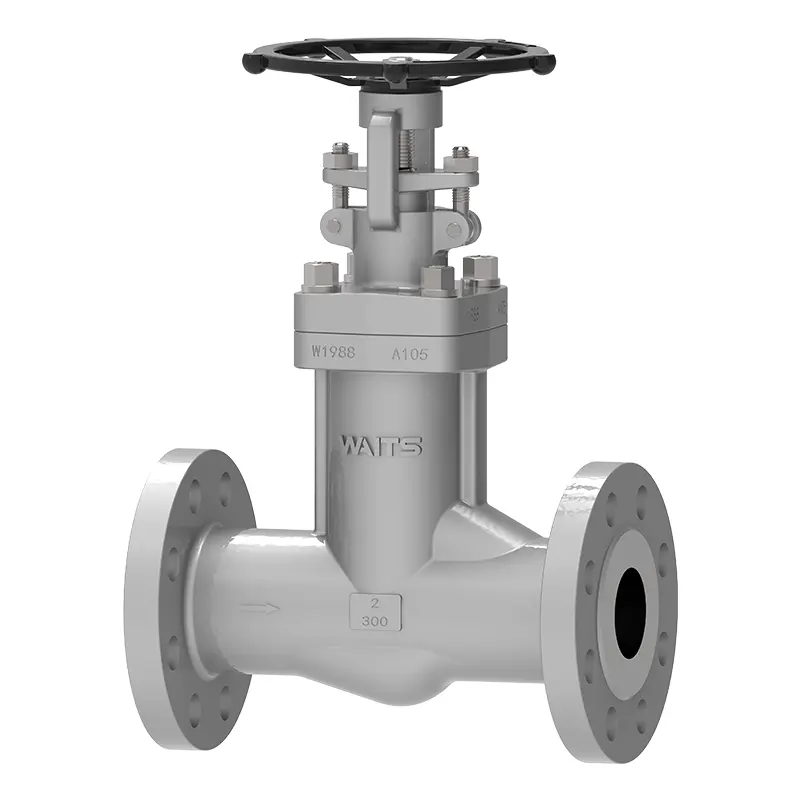

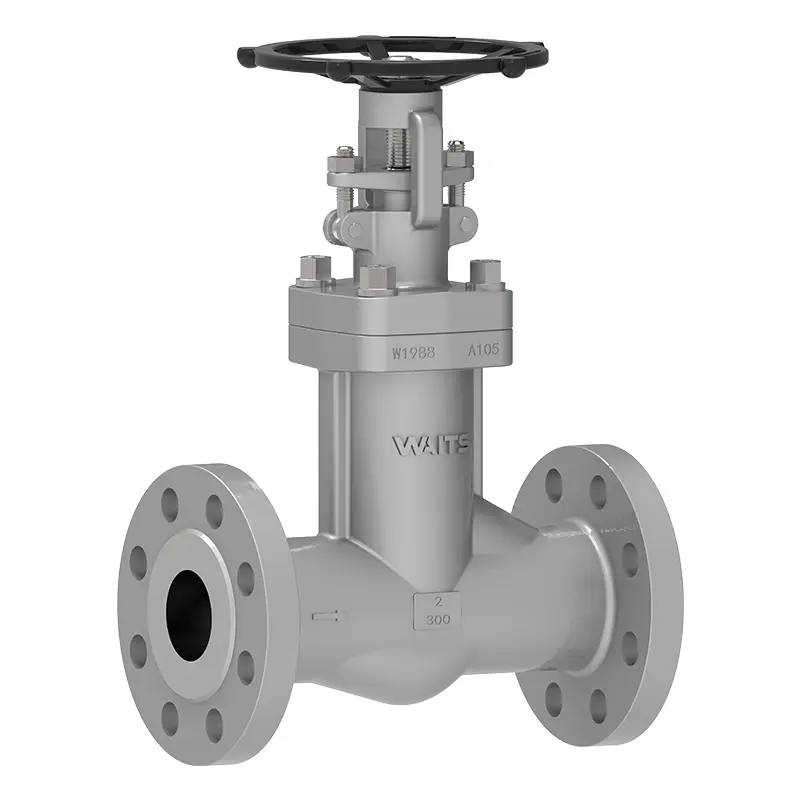

Valve globale soffietta in acciaio forgiato ‌

Waits Valve forgiata soffietta in acciaio Valvola globo‌ dispone di soffietti metallici resilienti di alta qualità e resistenti che durano a lungo. Elimina i problemi comuni di imballaggio dell'invecchiamento e delle perdite, riduce i costi di manutenzione e i tempi di inattività e fornisce agli ingegneri un ambiente di lavoro più pulito e più sicuro.

Invia richiesta

Descrizione del prodotto

Aspetta valvola forgiata in acciaio Globe Globe Valve‌ è dotato di una struttura a soffietto resistente all'interno. Il fondo del soffietto in acciaio inossidabile viene saldato allo stelo della valvola per evitare che i fluidi di processo corrodano lo stelo della valvola. L'altra estremità si trova tra il corpo della valvola e il cofano per formare una tenuta statica.

Utilizza un design a doppia tenuta e anche se il soffietto fallisce, l'imballaggio dello stelo della valvola può comunque impedire la perdita. I soffietti sono saldati allo stelo della valvola per prestazioni stabili ed evitano le vibrazioni causate dal movimento del nucleo della valvola.

Valve Globe Glows in acciaio a forma di implementazione.
Standard di progettazione	API602 Din3356
Standard di connessione	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
Connessione	Rf, rtj
Accettazione del test	Fire 598 EN12266
Lunghezza della struttura	API6D/ASME B16.10/EN558
Valutazioni di pressione e temperatura	ASME B16.34
Test di incendio	API607, API6FA
Basso standard di perdita	API 622
Design anticorrosivo	Nace MR 0175

Valve globo soffietta in acciaio ad applicazione ‌
Misurare	Dn15 ~ dn50 （nps½ "~ 12"）
Intervallo di pressione	Classe150 ～ Classe600, PN20 ～ PN100
Intervallo di temperatura	-40 ℃～+350 ℃
Applicazione	Sistema a vapore della pianta di potenza termica, idrocarburi, media acidi e alcali e idrogeno ad alta pressione, fluidi sterili, resistenti ai gas corrosivi, ecc.
Modalità di unità	Manuale, elettrico, pneumatico
Coperchio del corpo/valvola della valvola	Falzamenti: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5,
Nucleo della valvola	Falzamenti: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel,
Superficie di tenuta	Acciaio inossidabile, lega ad alta temperatura, acciaio in lega
Gambo della valvola	A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Asta	Imballaggio compresso, imballaggio in fibra di amianto, imballaggio di grafite flessibile,

Applicazione:

La valvola globale a soffietto in acciaio forgiato è adatta per i condutture che trasmettono terreni come vapore, mezzi infiammabili ed esplosivi, olio termico, fluidi ad alta purezza, sostanze tossiche, ecc.

I soffietti metallici sono componenti chiave in molte applicazioni di rilevamento, sigillatura, gestione dei fluidi e attuazione. Diversi metodi di produzione e qualità materiali hanno un impatto significativo sulla loro affidabilità in termini di viaggio, caratteristiche di pressione, velocità di molla e risposta alla temperatura.

Si prega di notare la differenza tra design senza soluzione di continuità e salvati di cucitura.

A seconda dei requisiti del progetto, in molti casi, a soffietti formati di tubi longitudinali saldati per cuciture possono essere la soluzione più economica, come il soffietto in acciaio inossidabile con una semplice compensazione. Oltre alle deviazioni standard più basse di diametro e spessore della parete, viene anche ridotta la possibilità di micro-disompe e la contaminazione attorno alla cucitura della saldatura (ad esempio nelle applicazioni a vuoto).
