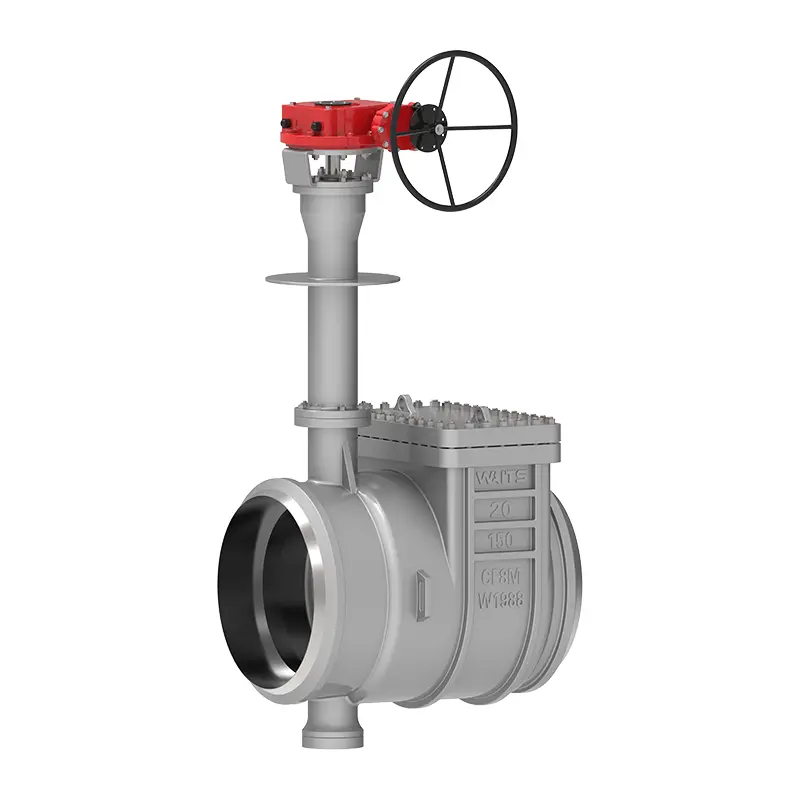

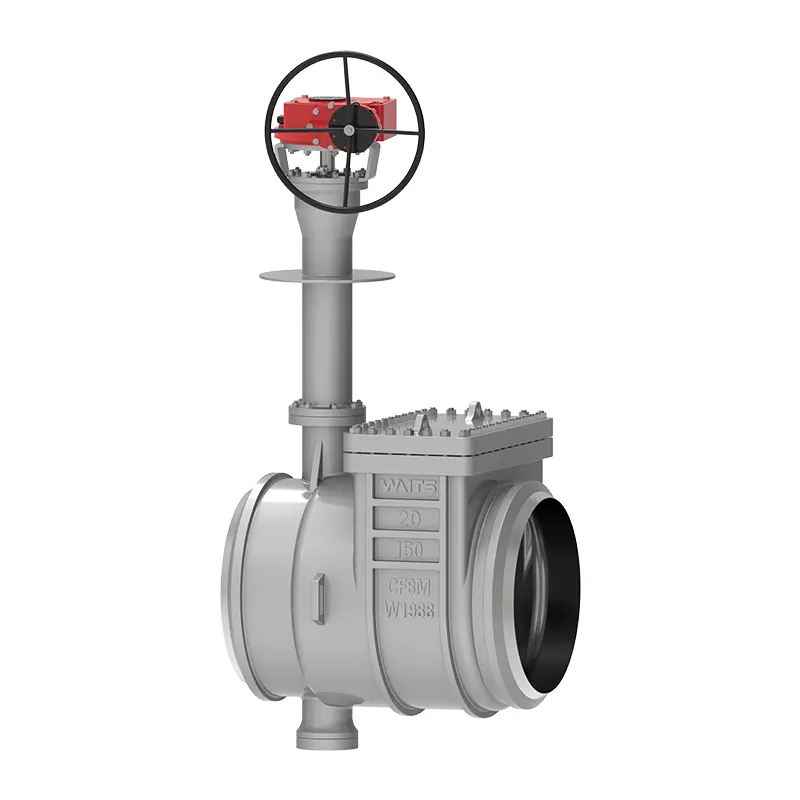

Valvola di farfalla criogenica ad ingresso top

La valvola a farfalla criogenica ad ingresso superiore è una valvola a farfalla di lunga durata e risparmiante. Abbiamo introdotto attivamente nuove tecnologie durante la progettazione e la produzione e un team di professionisti del settore ha monitorato le istruzioni durante il processo.
I componenti di questa valvola a farfalla comprendono principalmente il corpo della valvola, la piastra di farfalla, l'anello di tenuta, il meccanismo di trasmissione, ecc. Il design strutturale adotta il principio eccentrico bidimensionale o tridimensionale e un nuovo processo di sigillatura elastica o compatibilità a multi-livello morbida è usata per ridurre la coppia in funzionamento, che è più risparmio e risparmio di energia.
Allo stesso tempo, anche la resistenza alla corrosione complessiva, la resistenza ad alta temperatura e la resistenza all'usura della valvola a farfalla criogenica ad ingresso superiore sono eccellenti, il che è sufficiente per far fronte a varie condizioni di lavoro complesse senza frequenti manutenzione o sostituzione.

Standard di implementazione

Applicazione

Caratteristiche delle prestazioni

1. La valvola a farfalla criogenica ad ingresso top è progettata con doppi bordi smussati e piccola eccentricità. La sua coppia raggiunge il livello di primo piano (40% ~ 60% dei suoi coetanei) e i prezzi elettrici e pneumatici corrispondenti sono molto vantaggiosi;
2. La sede della valvola e l'anello di tenuta sono progettati come parti separate e la valvola ha una porta di ispezione per una facile manutenzione e sostituzione.
3. La piastra della valvola e lo stelo della valvola sono progettati con doppie chiavi su e giù, che non rimarranno bloccate a basse temperature e hanno un design anti-volo API 609;
4. La superficie di tenuta ha quasi zero usura e una lunga durata;
5. Ha una vasta gamma di applicazioni, tra cui dispositivi di temperatura ultra-bassa come GNL, propilene ed etilene;
6. Perde API598 a temperatura ambiente e 1/3 di BS6364 a basse temperature. Soddisfa i requisiti di sigillatura positivi e inversi di BS6364 a basse temperature;
7. Il corpo della valvola e la sede della valvola sono componenti separati e la sede della valvola e l'anello di tenuta possono essere realizzati con materiali diversi;
8. Tre eccentricità: la linea centrale dell'albero si discosta dalla linea centrale della superficie di tenuta, la linea centrale dell'albero si discosta leggermente dalla linea centrale della tubazione e la linea centrale della superficie di tenuta del corpo della valvola (cono obliquo) costituisce una posizione angolare con la linea centrale della tubazione;
