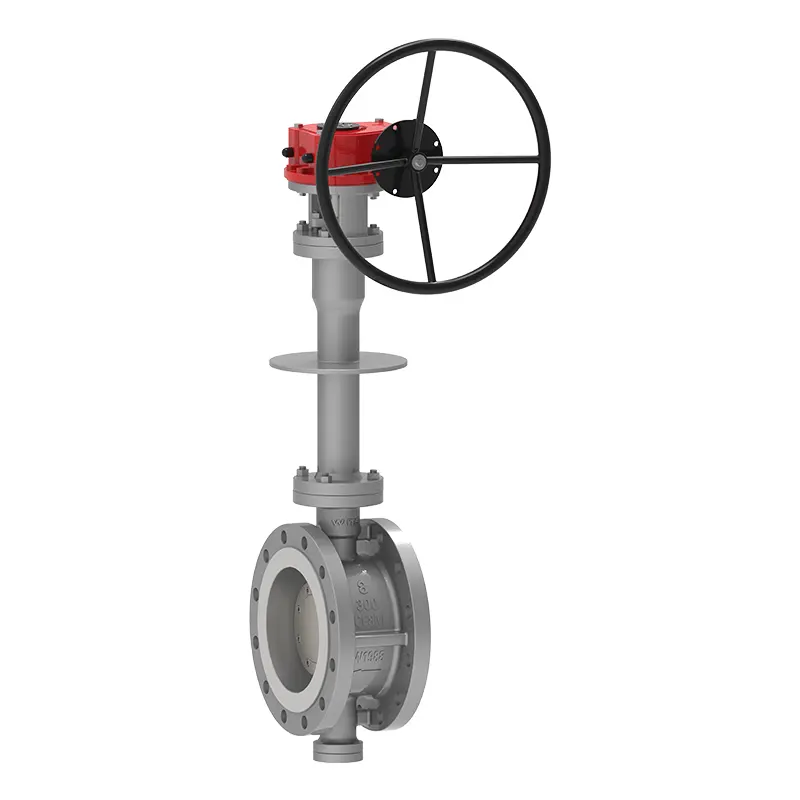

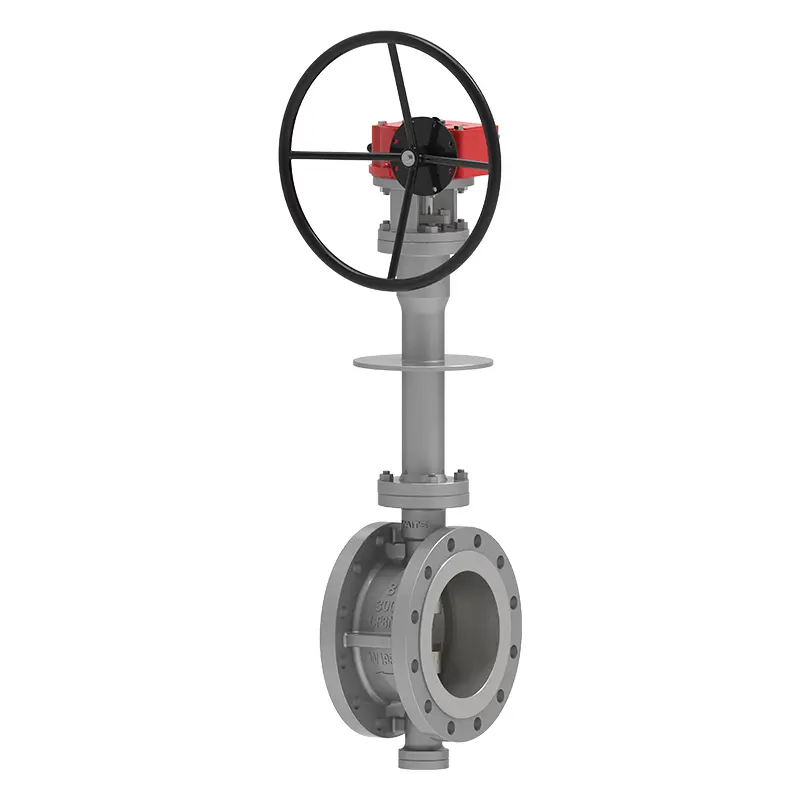

Valvola di farfalla con ingresso laterale criogenico
  • Valvola di farfalla con ingresso laterale criogenicoValvola di farfalla con ingresso laterale criogenico

Valvola di farfalla con ingresso laterale criogenico

La valvola a farfalla di ingresso laterale criogenico prodotta da Waits è realizzata con materie prime di alta qualità ed è stata controllata di qualità durante tutto il processo. Ha prestazioni eccellenti e prestazioni ad alto costo. Questa valvola può gestire temperature estremamente basse ed è adatta a condizioni di lavoro più complesse. Abbiamo 30 anni di esperienza nella produzione di valvole e manteniamo pionieristici e innovativi. Speriamo di avere una cooperazione a lungo termine con più clienti.

Invia richiesta

Descrizione del prodotto

La valvola a farfalla di ingresso laterale criogenico è una valvola a farfalla di lunga durata e risparmiata di energia recentemente sviluppata da Waits. È costituito da corpo della valvola, piastra a farfalla, anello di tenuta, meccanismo di trasmissione e altri componenti principali. La sua struttura adotta la progettazione di principi eccentrici bidimensionali o tridimensionali e applica una nuova tecnologia compatibile con il sigillo elastico o il sigillo a più livelli morbidi e morbidi, che riduce la coppia quando la valvola a farfalla è in funzione, risparmia più sforzo ed energia. Tale selezione di progettazione e processo può anche garantire la resistenza alla corrosione complessiva, la resistenza ad alta temperatura e la resistenza all'usura della valvola a farfalla.


Standard di implementazione

Standard di progettazione API 609, BS 6364
Standard di flangia ASME B16.25 (BW)
Sicuro di fuoco Fuoco 6fa
Connessione finale Doppia flangia, bw, wafer, agh ecc.
Ispezione e test API 598 e BS 6364
Accettazione del test a bassa temperatura GB/T 24925, BS6364, ISO 28921-1, MSS-SP-134, MESC SPE77/200
Faccia a faccia API 609, ASME B16.10 e 558
Livelli di pressione e temperatura ASME B16.34
Basso standard di perdita ISO 15848-1, API 622
Design anticorrosivo Nace MR 0103, Nace MR 0175


Applicazione

Misurare 3 "-52", DN80-DN1300
Valutazione della pressione Classe 150-900, PN16-PN160
Temperatura operativa -196 ° C ~ 150 ° C.
Gamma di applicazioni
Operatore Ingranaggio, elettrico, pneumatico, gambo nudo, ecc.
Materiale del corpo A351 CF3, CF8, CF3M, CF8M, ecc.
Piastra valvola A351 CF3, CF8, CF3M, CF8M, ecc.
Sedile della valvola Acciaio inossidabile + stl; Acciaio inossidabile + grafite
Gambo della valvola XM-19, GR660 TY2/HT


Caratteristiche delle prestazioni

1. La valvola a farfalla di ingresso laterale criogenico adotta una doppia progettazione di occhiali e piccoli eccentricità: la coppia raggiunge il livello principale principale (40% ~ 60% dei peer) e i prezzi elettrici e pneumatici abbinati sono molto vantaggiosi;
2. Il sedile della valvola e l'anello di tenuta possono essere sostituiti online con un design del vano di manutenzione: il sedile della valvola e l'anello di tenuta sono separati e la valvola ha una porta di ispezione per una facile manutenzione e sostituzione.
3. Le doppie chiavi superiori e inferiori della piastra della valvola e lo stelo della valvola possono garantire che non si blocchi a basse temperature e allo stesso tempo soddisfano il design anti-volant dell'API 609;
4. La coppia della valvola è piccola: la superficie di tenuta è vicina all'usura zero, che estende la durata della valvola;
5. Ha una vasta gamma di applicazioni e può essere utilizzato per dispositivi di temperatura ultra-bassa come GNL, propilene ed etilene;
6. Buone prestazioni di tenuta: la perdita a temperatura normale è API598 e la perdita a bassa temperatura è 1/3 di BS6364. Soddisfare i requisiti di sigillatura positivi e inversi di BS6364 a basse temperature;
7. Il corpo della valvola e la sede della valvola sono componenti separati: la sede della valvola e l'anello di tenuta possono essere realizzati con materiali diversi per soddisfare le condizioni di lavoro;
8. Tre eccentricità: la linea centrale dell'albero si discosta dalla linea centrale della superficie di tenuta, la linea centrale dell'albero si discosta leggermente dalla linea centrale del gasdotto e la linea centrale della superficie di tenuta del corpo della valvola (cono obliquo) forma una posizione angolare con la linea centrale della tubazione;

Cryogenic Side Entry Butterfly Valve


Tag caldi: Valvola farfalla di ingresso laterale criogenico, Cina, produttore, fornitore, fabbrica, economica, qualità
