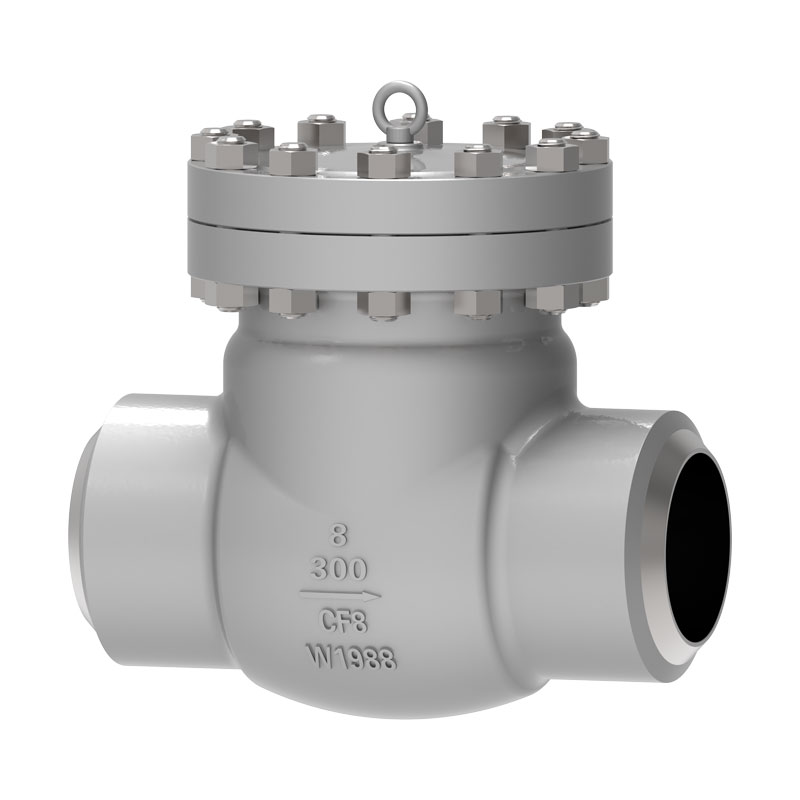

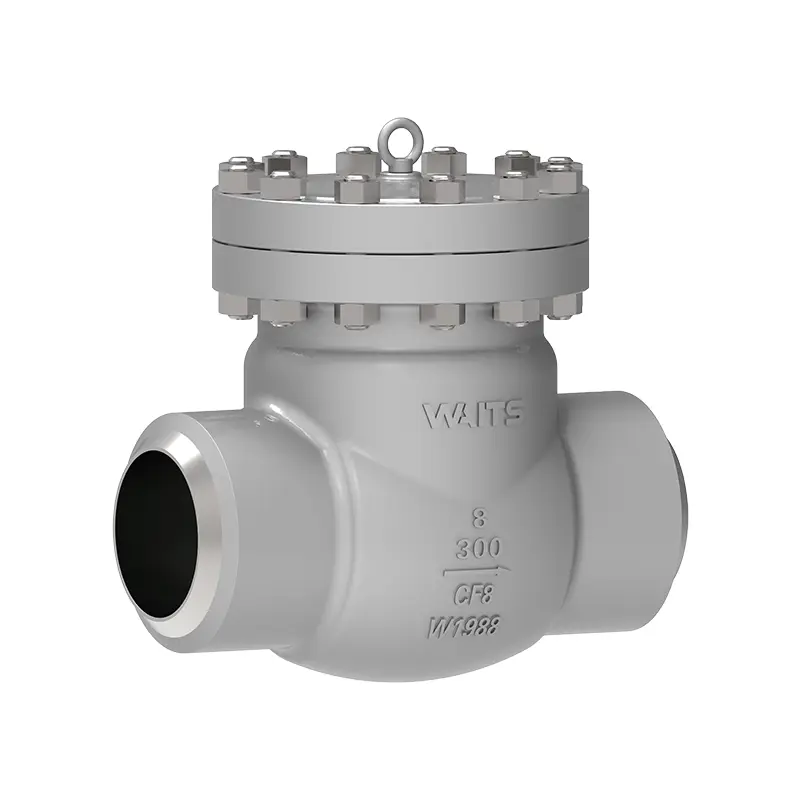

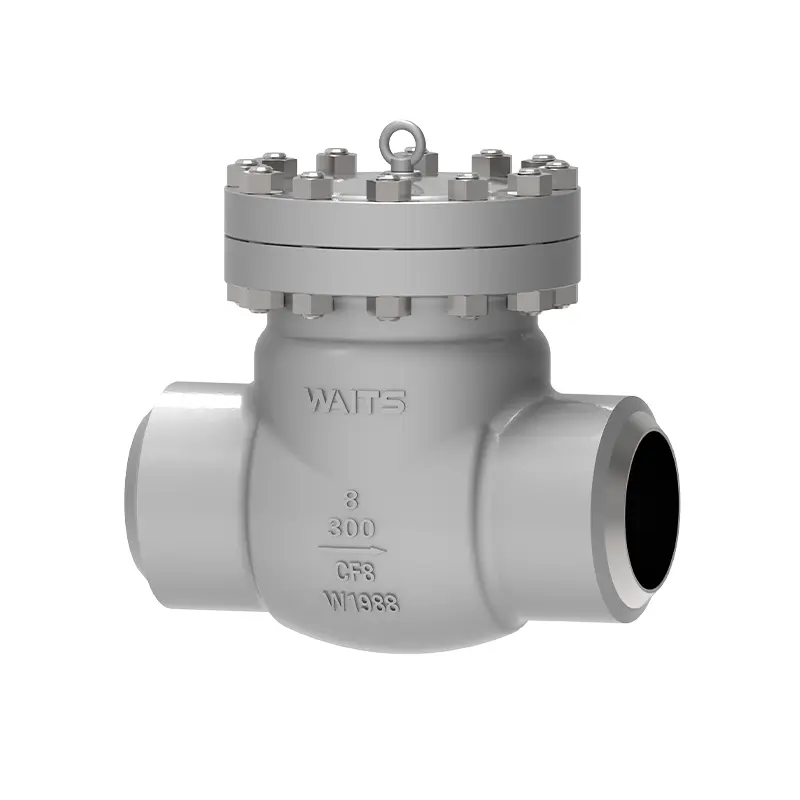

Valvola di ritegno a battente criogenica

La valvola di ritegno a battente criogenica è un prodotto di alta qualità fabbricato da Waits Valve e possiamo offrirti un prezzo competitivo e prestazioni ad alto costo. Questo prodotto è stato ben utilizzato in Arabia Saudita, Emirati Arabi Uniti, Kuwait e nella regione settentrionale. Speriamo di stabilire rapporti di cooperazione a lungo termine con più clienti e creare un futuro vantaggioso per tutti.

Invia richiesta

Descrizione del prodotto

La valvola di ritegno a battente criogenica viene utilizzata nel sistema di gestione delle apparecchiature di stoccaggio e trasporto di liquidi criogenici per impedire il riflusso dei mezzi criogenici. Ha le caratteristiche di commutazione flessibile e tenuta affidabile.
Quando il fluido scorre nella direzione specificata, il disco della valvola viene aperto dalla forza del fluido; quando il fluido rifluisce, a causa del peso proprio del disco della valvola e della forza di reazione del fluido, il disco della valvola e la superficie di tenuta della sede della valvola sono ermeticamente chiusi, raggiungendo così lo scopo di impedire il riflusso del fluido.
Mezzi applicabili: metano, gas naturale liquefatto, esene, anidride carbonica, ammoniaca liquida, ossigeno liquido, azoto liquido, idrogeno liquido e altri mezzi criogenici.

Standard di implementazione

Standard di progettazione	BS1868, API602, ASME16.34
Standard di flangia	ASME B16.10, ASME B16.25, ASME B16.5
Metodi di connessione	RF, RTJ, bianco e nero
Test e accettazione	API598, API6D,
Lunghezza strutturale	ASME B16.10,
Valori di pressione e temperatura	ASME B16.34、
Prova ignifuga	API607, API6FA
Standard di basse perdite	ISO 15848-1, API 622
Design anticorrosione	NACE MR 0103, NACE MR 0175

Applicazione

Misurare	2 pollici ~ 24 pollici DN50~ DN600
Intervallo di pressione	CL150~ CL500 PN10~ PN250
Intervallo di temperatura	；-196°C ~ +150°C
Campo di applicazione	Utilizzato principalmente in etilene, apparecchiature per gas naturale liquefatto, gas naturale GPL, serbatoi di stoccaggio di GNL, basi riceventi e stazioni satellitari, apparecchiature per la separazione dell'aria, apparecchiature per la separazione del gas di coda petrolchimico, ossigeno liquido, idrogeno liquido, azoto liquido, argon liquido,
Modalità di guida
Corpo valvola/coperchio valvola	A182 F304/F304L/F316/F316L/CF3/CF3M/LF2/LCB/LF3/LCC
Piastra valvola/sede valvola	F316/F304+HF
Stelo della valvola	F6A F304 F316 F51 F53 Monel K500
Dado dello stelo della valvola	Lega di rame
Imballaggio	Grafite flessibile, guarnizioni in amianto in grafite, politetrafluoroetilene...

Caratteristiche prestazionali

1. Piccola resistenza ai fluidi.
2. La valvola di ritegno a battente criogenica può essere installata orizzontalmente o verticalmente.
3. Pretrattamento delle parti con azoto liquido a bassa temperatura.
4. Il coperchio della valvola adotta il coperchio della valvola a bullone, il coperchio della valvola di saldatura e il coperchio della valvola autoserrante a pressione.
