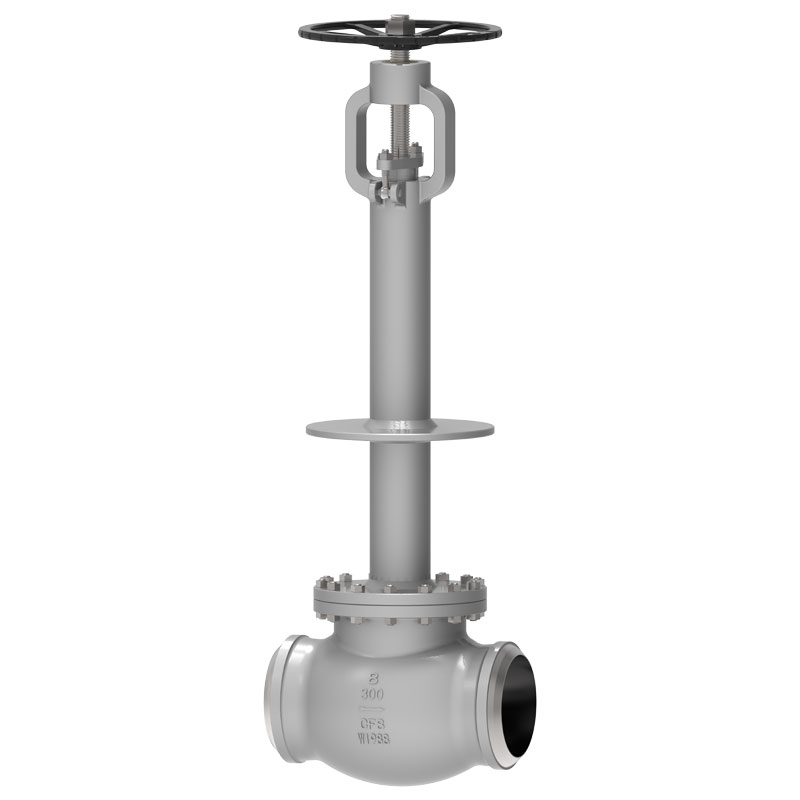

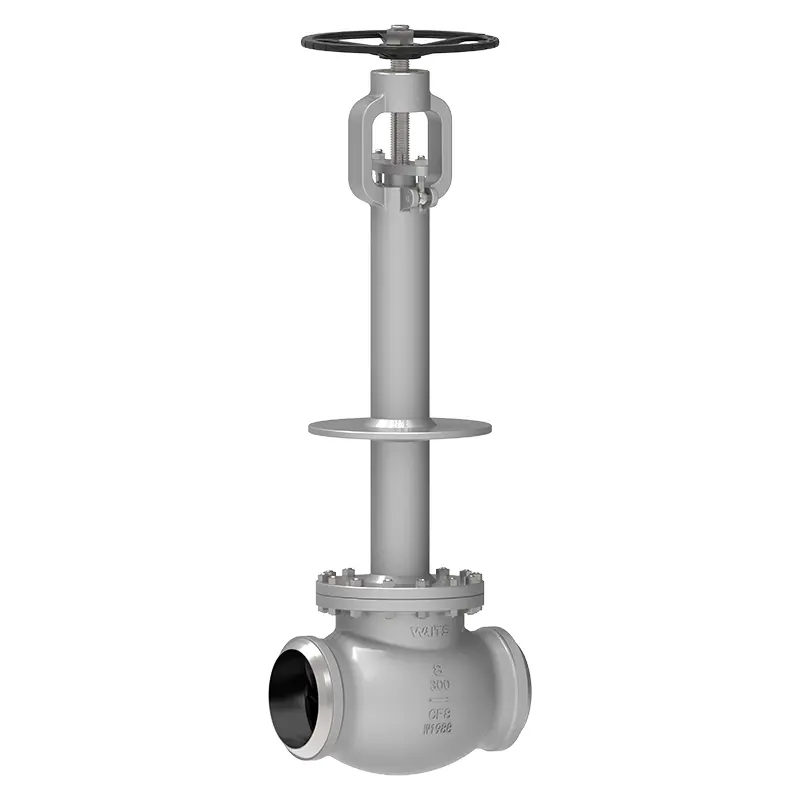

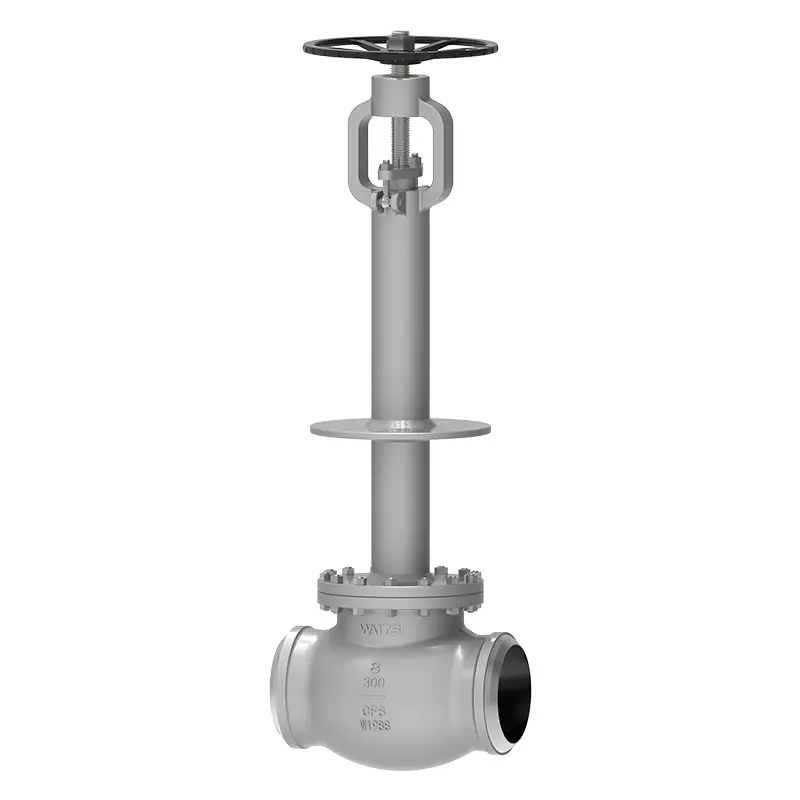

Valvola di globo criogenica

Waits ha 30 anni di esperienza nella produzione e nella produzione di valvole a globo criogeniche. Siamo stati originariamente fondati negli Stati Uniti nel 1994 e siamo entrati in Cina nel 2008, con basi di produzione a Tianjin e Wenzhou. La valvola del globo criogenico è uno dei nostri prodotti più popolari, progettato per applicazioni di temperatura artica e può gestire condizioni di lavoro complesse.

Invia richiesta

Descrizione del prodotto

La valvola del globo criogenico è progettata per applicazioni che coinvolgono temperature estremamente basse, spesso presenti nelle industrie che gestiscono il gas naturale liquefatto (GNL), l'azoto liquido e altri fluidi criogenici.
Questa valvola presenta un cofano esteso per un adeguato isolamento e per evitare che lo stelo dal congelamento. Realizzato interamente da acciaio inossidabile e altri materiali criogenici, garantisce una durata e un funzionamento regolare anche a temperature a partire da -196 ° C.
La valvola del globo criogenico presenta anche capacità di limitazione precisa e un meccanismo di tenuta, che sono essenziali per mantenere il controllo e la sicurezza in ambienti criogenici esigenti. Aspetta insiste sulla qualità come la massima priorità, offrendo anche i prezzi competitivi.

Standard di implementazione

Standard di progettazione	API 600, API 602, BS 6364, ASME B16.34, MESC SPE 77/200, MSS SP-134
Standard di flangia	ASME B16.10, ASME B16.25, ASME B16.5
Metodi di connessione	RF, RTJ, BW
Test e accettazione	API 598/BS 6364, MESC SPE 77/200, MSS SP-134
Lunghezza strutturale	ASME B16.10,
Valutazioni di pressione e temperatura	ASME B16.34 、
Test ignifugo	API607, API6FA
Standard di perdita bassi	ISO 15848-1, API 622
Design anticorrosivo	Nace MR 0103, Nace MR 0175

Applicazione

Misurare	NPS 2 ″ ~ nps 24 ″ dn50 ~ dn600
Intervallo di pressione	CL150 ~ CL1500 PN10 ~ PN250
Intervallo di temperatura	； -196 ° C ~ +150 ° C.
Gamma di applicazioni	Utilizzato principalmente in etilene, attrezzatura a gas naturale liquefatto, GAPG naturale, serbatoi di stoccaggio di GNL, basi di ricezione e stazioni satellitari, attrezzature di separazione dell'aria, apparecchiature di separazione del gas coda petrolchimica, ossigeno liquido, idrogeno liquido, azoto liquido, argon liquido
Modalità di unità	Turbina, pneumatica, elettrica
Coperchio del corpo/valvola della valvola	A182 F304/F304L/F316/F316L/CF3/CF3M/LF2/LCB/LF3/LCC
Piastra valvola/sede della valvola	F316/F304+HF
Gambo della valvola	F6A F304 F316 F51 F53 Monel K500
Dado dello stelo valvola	Lega di rame
Imballaggio	Grafite flessibile, imballaggio di amianto di grafite, politetrafluoroetilene ...

Caratteristiche delle prestazioni

1. Le parti della valvola a contatto con il mezzo sono strettamente trattate in modo criogenicamente in base ai requisiti delle specifiche prima di finire e possono resistere all'espansione e alla contrazione causate dalle variazioni di temperatura e la struttura della sede della valvola non sarà deformata permanentemente a causa delle variazioni di temperatura;
2. La valvola del globo criogenico adotta una struttura a cofano a collo lungo che può proteggere la scatola di ripieno;
3. Viene adottata una struttura gate che può mantenere una tenuta affidabile indipendentemente dalle variazioni di temperatura;
4. Il sedile di tenuta superiore è saldato con una struttura in carburo di cobalto-cromo-tungsten;
5. La superficie di tenuta della sede della valvola e del cancello è saldata con una struttura in carburo di cobalto-cromo-tungsten;
6. La struttura del foro di scarico della pressione viene utilizzata per prevenire l'aumento anormale della pressione nella cavità media e la posizione del foro di rilievo della pressione dipende dalla struttura della valvola;
7. La superficie dello stelo della valvola è nitrossa e indurita per evitare che i graffi di superficie durante il processo di apertura e chiusura della valvola del globo criogenico influiscono sulle prestazioni;
8. L'imballaggio può essere selezionato come imballaggio a basso abbondanza in base ai requisiti dell'utente per garantire che la perdita di imballaggio della valvola soddisfi i requisiti di protezione ambientale. Inoltre, possiamo anche fornire maniche di saldatura in base ai requisiti dell'utente.
