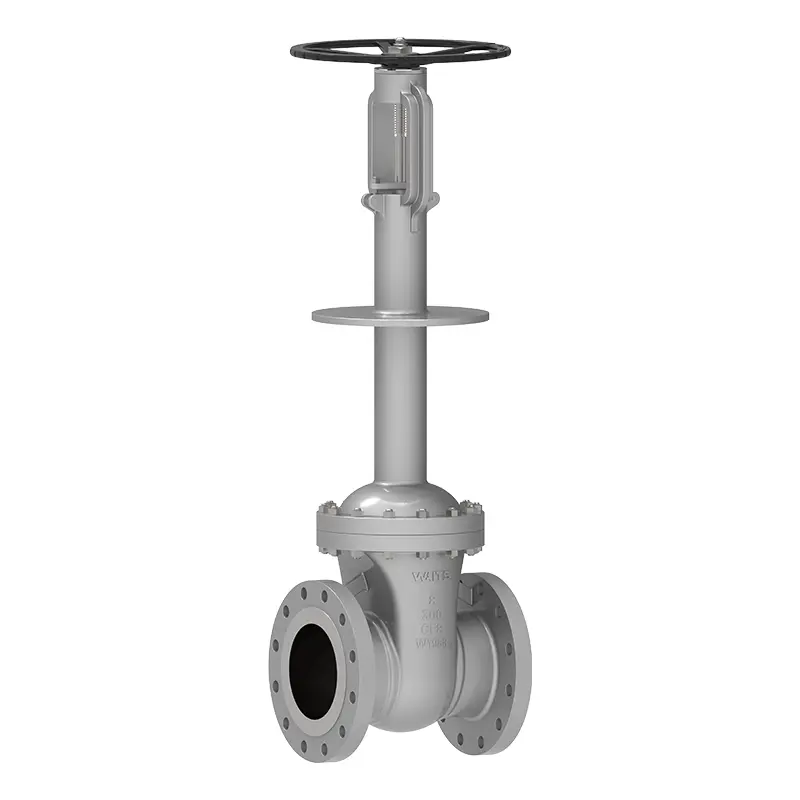

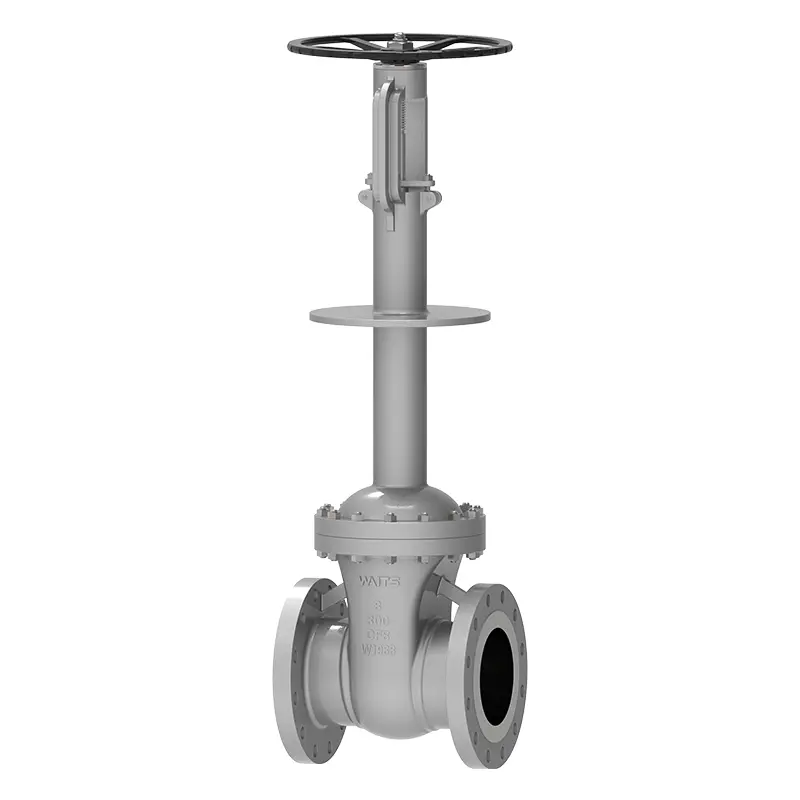

Valvola a saracinesca criogenica

Waits è un grande fornitore di integrazione di valvole, la valvola a saracinesca criogenica è uno dei nostri prodotti. Abbiamo la nostra base di produzione e la sede centrale globale si trova a Wenzhou, in Cina. I materiali di produzione dei prodotti sono accuratamente selezionati e possono fornire prezzi competitivi. Sono stati ampiamente utilizzati in Arabia Saudita, Emirati Arabi Uniti, Kuwait e nella regione settentrionale e possono far fronte a condizioni di lavoro complesse.

Invia richiesta

Descrizione del prodotto

La valvola a saracinesca criogenica funziona solitamente a una temperatura inferiore a -40°C e viene utilizzata principalmente in impianti di etilene, gas naturale liquefatto, gas naturale GPL, serbatoi di stoccaggio di GNL, basi riceventi e stazioni satellitari, apparecchiature per la separazione dell'aria, apparecchiature per la separazione del gas di coda petrolchimico, ossigeno liquido, idrogeno liquido, azoto liquido, argon liquido, serbatoi di stoccaggio criogenico di anidride carbonica e autocisterne, apparecchiature per la produzione di ossigeno ad adsorbimento con oscillazione di pressione, ecc.

Standard di implementazione

Standard di progettazione	API 600, API 602, BS 6364, ASME B16.34, MESC SPE 77/200, MSS SP-134
Standard di flangia	ASME B16.10, ASME B16.25, ASME B16.5
Metodi di connessione	RF, RTJ, bianco e nero
Test e accettazione	API 598/BS 6364, MESC SPE 77/200, MSS SP-134
Lunghezza strutturale	ASME B16.10,
Valori di pressione e temperatura	ASME B16.34、
Prova ignifuga	API607, API6FA
Standard di basse perdite	ISO 15848-1, API 622
Design anticorrosione	NACE MR 0103, NACE MR 0175

Applicazione

Misurare	2 pollici ~ 24 pollici DN50~ DN600
Intervallo di pressione	CL150~ CL1500 PN10~ PN250
Intervallo di temperatura	；-196°C ~ +150
Campo di applicazione	Utilizzato principalmente in etilene, apparecchiature per gas naturale liquefatto, gas naturale GPL, serbatoi di stoccaggio di GNL, basi di ricezione e stazioni satellitari, apparecchiature per la separazione dell'aria, apparecchiature per la separazione del gas di coda petrolchimico, ossigeno liquido, idrogeno liquido, azoto liquido, argon liquido
Modalità di guida	Turbina, pneumatica, elettrica
Corpo valvola/coperchio valvola	A182 F304/F304L/F316/F316L/CF3/CF3M/LF2/LCB/LF3/LCC
Piastra valvola/sede valvola	F316/F304+HF
Stelo della valvola	F6A F304 F316 F51 F53 Monel K500
Dado dello stelo della valvola	Lega di rame
Imballaggio	Grafite flessibile, guarnizioni in amianto in grafite, politetrafluoroetilene...

Caratteristiche prestazionali

1. Tutte le parti della valvola a saracinesca criogenica a contatto con il mezzo sono rigorosamente trattate criogenicamente secondo i requisiti delle specifiche prima della finitura per garantire che le parti possano resistere completamente all'espansione e alla contrazione causate dalle variazioni di temperatura e la struttura della sede della valvola lo farà non deformarsi permanentemente a causa degli sbalzi di temperatura;
2. Viene adottata una struttura del coperchio della valvola a collo lungo che può proteggere il premistoppa;
3. La struttura del cancello non è influenzata dalle variazioni di temperatura e può mantenere stabilità e tenuta. Nello specifico vengono adottati cancelli elastici e cancelli aperti;
4. La sede di tenuta superiore è una struttura di rivestimento in carburo di cobalto-cromo-tungsteno per evitare che i materiali in acciaio inossidabile si mordano a vicenda;
5. Struttura della superficie di tenuta della sede della valvola e della saracinesca: rivestimento in carburo di cobalto-cromo-tungsteno;
6. La struttura del foro di scarico della pressione può prevenire un aumento anomalo della pressione nella cavità centrale. La posizione del foro di scarico della pressione dipende dalla struttura della valvola. Può essere posizionato sulla sede della valvola o sulla piastra della saracinesca e collegato all'estremità di ingresso della valvola;
7. La superficie dello stelo della valvola è nitrurata e indurita per evitare che i graffi superficiali durante l'apertura e la chiusura della valvola compromettano le prestazioni di tenuta;
8. Selezione personalizzata: la baderna può essere selezionata come baderna a bassa perdita in base alle esigenze dell'utente per garantire che la perdita sulla baderna della valvola soddisfi i requisiti di protezione ambientale. I manicotti saldati possono essere forniti in base alle esigenze dell'utente. Le piastre isolanti (piastre antigoccia) possono essere fornite in base alle esigenze dell'utente.
