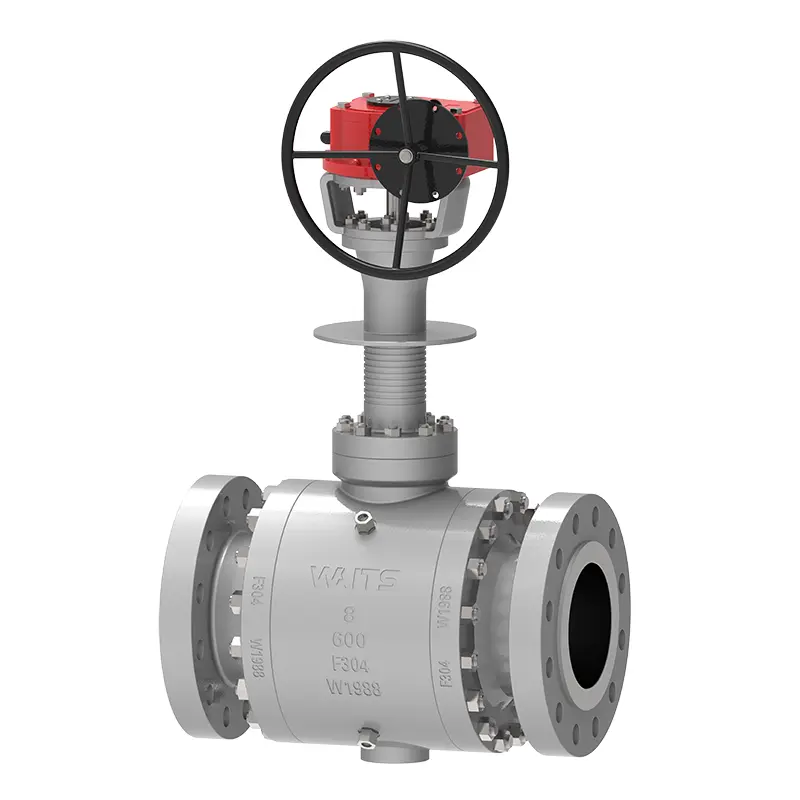

Valvola a sfera di ingresso laterale criogenico

Se stai cercando valvole a sfera laterale criogenica ad alte prestazioni, le attese possono soddisfare le tue esigenze. Siamo un grande fornitore di integrazione delle valvole, fondato negli Stati Uniti nel 1994, è entrato in Cina nel 2008 e abbiamo basi di produzione a Tianjin e Wenzhou. Abbiamo una ricca esperienza del settore e teniamo il passo con i tempi, introducendo attivamente le migliori tecnologie e attrezzature di produzione del settore per garantire la qualità del prodotto.

Invia richiesta

Descrizione del prodotto

La valvola a sfera di ingresso laterale criogenico è adatta per condizioni di lavoro con temperatura fino a -196 ℃ ed è ampiamente utilizzata in gas naturale liquefatto, gas petrolifera liquefatto, separazione dell'aria e altre industrie criogeniche. In produzione, applichiamo la tecnologia avanzata internazionale e adottiamo l'anello di tenuta per le labbra per mantenere la valvola con eccellenti prestazioni di tenuta in applicazione. Allo stesso tempo, questa serie di valvole può realizzare la manutenzione online.

Standard di implementazione

Standard di progettazione	API 6D, BS 6364
Connessione finale	RF, RTJ, BW
Ispezione e test	API 598 e BS 6364
Faccia a faccia	ASME B16.10
Livelli di pressione e temperatura	ASME B16.34
Sicuro di fuoco	Fuoco 6fa, fuoco 607
Standard di perdita bassi	ISO 15848-1, API 622
Design anticorrosivo	Nace MR 0103, Nace MR 0175

Applicazione

Misurare	1/2 "-28", DN15-DN700
Valutazione della pressione	Classe 150-2500, PN10-PN420
Temperatura operativa	-196 ° C ~ 150 ° C.
Gamma di applicazioni
Operatore	Leva, ingranaggio, elettrico, pneumatico
Materiale del corpo	A351 CF3, CF8, CF3M, CF8M, A182 F304, F304L, F316, F316L, ecc.
Palla	A182 F304/F304L/F316/F316L+NI60
Anello di supporto del sedile della valvola	A182 F304/F304L/F316/F316L/STL Overlay
Inserto sedile della valvola	Pctfe
Gambo della valvola	XM-19, GR660 TY2/HT

Caratteristiche delle prestazioni

Design e tecnologie chiave nella valvola a sfera di ingresso laterale criogenico:
● Imballaggio + imballaggio Doppio sigillo dello stelo della valvola può ridurre la quantità di imballaggio.
● Il design assistito da elementi finiti viene utilizzato per ottenere lo spessore ottimale della parete del coperchio della valvola estesa per garantire il miglior effetto di raffreddamento.
● Il design della scanalatura della luna arco del coperchio della valvola estesa aumenta l'area di raffreddamento e migliora l'effetto di raffreddamento.
● Il design della piastra gocciolante aumenta l'area di raffreddamento e impedisce al congelamento dell'imballaggio; impedisce effettivamente l'acqua condensata di gocciolare sul corpo della valvola.
● La guarnizione di labbra + guarnizione è impostata sul collegamento del coperchio del corpo per prevenire le perdite.
● Il sedile della valvola adotta la struttura DIB-2, che può garantire che la pressione nella cavità media venga stabilmente rilasciata sul lato specificato quando la pressione supera il limite.
● La guarnizione della sede della valvola è una struttura per le labbra, che ha sia la compensazione elastica della molla che le prestazioni di tenuta elastica a bassa temperatura del PTFE, garantendo un eccellente effetto di tenuta a basse temperature.
● La superficie di tenuta della sede della valvola viene importata CTFE, che ha ancora una buona elasticità a temperature ultra-basse per garantire che la tenuta non fallisca.
● Il cofano esteso e il design della struttura della maniglia lunga garantisce una migliore coassialità della maniglia a sfera, stelo e cofano della valvola e commutazione più sensibile.
● Tutti i dispositivi di fissaggio a contatto con temperature basse sono completamente filettati.
● La superficie della palla è indurita per garantire che non venga graffiata a basse temperature.

Cryogenic Side Entry Ball Valve
