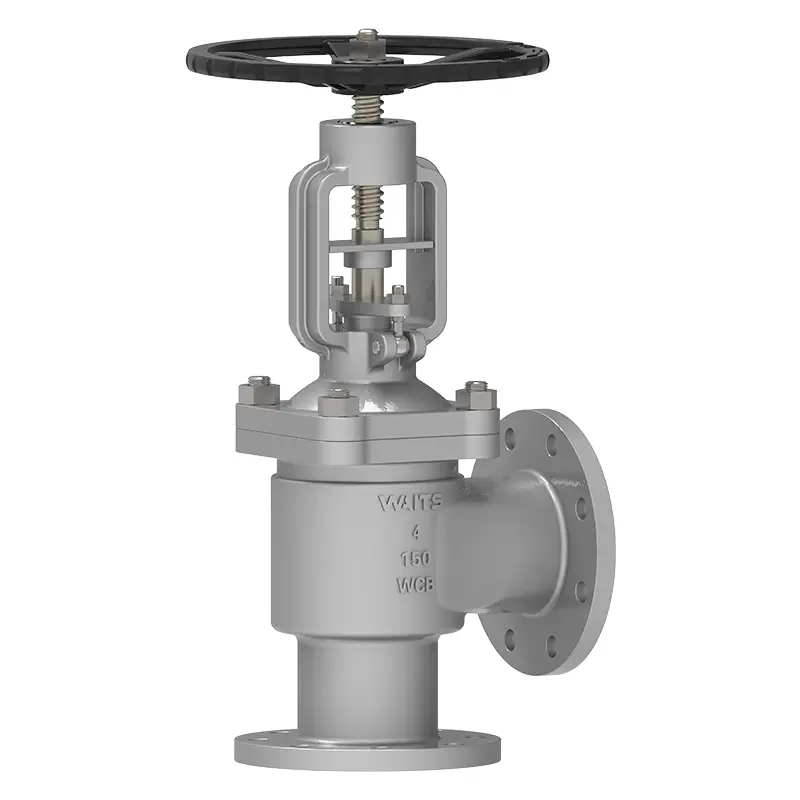

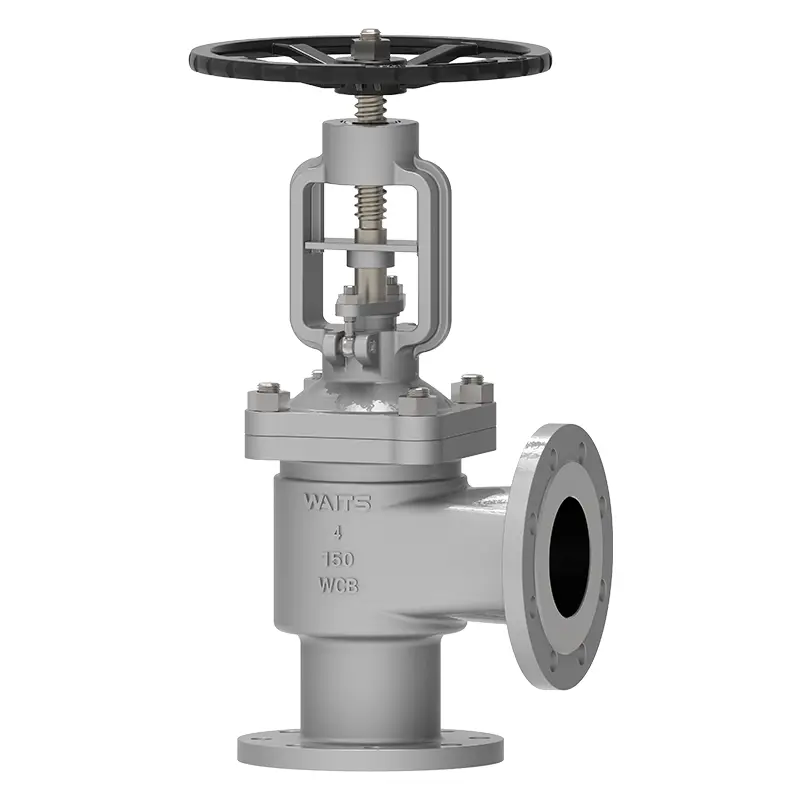

Valvola Globe a soffiatura angolare

La valvola del globo di angolo soffietto adotta la tecnologia "a doppia sigillo", composta da soffietti e imballaggi in metallo, fornendo doppia protezione. Il suo design di 90 gradi risparmia spazio e ha un flusso di bassa resistenza, che può ridurre il consumo di energia per te. Scegliere Wats Valve significa scegliere una squadra rassicurante.

Invia richiesta

Descrizione del prodotto

Valvola WATS Valvola Globe ad angolo di alta qualità Adotta un design di 90 gradi, che consente al fluido di cambiare direzione agli angoli retti e controllare il flusso o il taglio del fluido ruotando lo stelo della valvola. Il soffietto metallico viene utilizzato come componente di tenuta principale all'interno del corpo della valvola, combinato con l'imballaggio tradizionale. Il disco della valvola si sposta linearmente lungo la linea centrale del fluido e il soffietto si espande o si contrae di conseguenza, isolando il fluido dall'ambiente esterno e prevenendo le perdite.

Valvola globale del soffietto standard di implementazione ‌
Standard di progettazione	Din3356 /BS1873 /ASME B16.34
Standard di flangia	EN1092-1/2/ASME B16.5/ASME B16.47-A/B.
Connessione	Rf/ff/rtj
Accettazione del test	E 12266 API598
Lunghezza della struttura	EN558/ ASME B16.10
Valutazioni di pressione e temperatura	ASME B16.34
Test di incendio	API607 API6FA
Basso standard di perdita	API 622
Design anticorrosivo	Nace MR 0175
Valvola globale del soffietto ad angolo applicazione
Misurare	Dn15 ~ dn300 （nps½ "~ 12"）
Intervallo di pressione	PN16 ~ PN160 （Classe150 ~ 900）
Intervallo di temperatura	-29 ℃～+570 ℃
Applicazione	Liquido acido/alcali, gas naturale liquefatto, olio ad alta viscosità, rete di tubazioni sotterranee, modulo di integrazione delle apparecchiature, ecc.
Modalità di unità	Ruota a mano, attrezzatura smussata, elettrica, pneumatica, ecc.
Coperchio del corpo/valvola della valvola	Falzamenti: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Casting: DI A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Nucleo della valvola	Falzamenti: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, Casting: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Superficie di tenuta	Corpo principale, corpo principale che rivede la lega a base di ferro, rivestimento in lega a base dura
Gambo della valvola	A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Dado dello stelo valvola	Lega di rame
Asta	Grafite flessibile, imballaggio di amianto di grafite, politetrafluoroetilene ...

Caratteristiche delle prestazioni

La struttura della valvola globo soffusa angolare la rende particolarmente adatta per applicazioni con requisiti di affidabilità elevati, come i sistemi che gestiscono supporti tossici, infiammabili o corrosivi.

Vantaggi

1. Il componente chiave della valvola globale del soffietto angolare è il soffietto metallico. Collega il coperchio della valvola e lo stelo della valvola mediante saldatura automatica del rotolo. Il soffietto metallico garantisce che la parte dello stelo della valvola sia priva di perdite.

2. Grazie al design conico e snello, il disco della valvola sigilla in modo affidabile e ha una durata di servizio più lunga.

3. Doppio Design della tenuta (soffietto + imballaggio). Il soffietto e l'imballaggio impediscono perdite e forniscono un eccellente effetto di tenuta.

4. La valvola del globo soffusa angolare può lubrificare direttamente lo stelo della valvola, il dado e il manicotto.

5. Wheel ergonomico. Durata di servizio più lunga e funzionamento più semplice.

Angle Bellows Globe Valve
