Valvola del gate a cuneo

Come grande produttore di valvole a cuneo e fornitore integrato, Waits è stato istituito per la prima volta negli Stati Uniti nel 1994 e ha istituito una filiale in Cina nel 2008. Ha due basi di produzione a Wenzhou e Tianjin, di cui Wenzhou ha la sua sede globale. La valvola a cuneo ha buone prestazioni di tenuta e comodo funzionamento ed è ampiamente utilizzata nei sistemi di condutture industriali. Il suo design unico può controllare efficacemente il flusso di media, con una durata resistente all'usura e di lunga durata.

Invia richiesta

Descrizione del prodotto

La valvola a cuneo è una valvola industriale di alta qualità. Il prezzo ragionevole, le prestazioni ad alto costo, possono risparmiare costi. L'eccellente qualità, l'eccellente sigillatura e resistenza all'usura, possono correre stabilmente per lungo tempo. È ampiamente utilizzato in vari sistemi di condutture industriali nel sud -est asiatico/Nord America/Europa ed è fortemente favorito nei campi di petrolio, industria chimica, conservazione delle acque, ecc. È un'attrezzatura di controllo del flusso di gasdotti affidabili.

Standard di implementazione

Standard di progettazione	API 600, DIN, GOST
Standard di flangia	ASME B 16.5, ASME B16.47, Din2543, EN1092-1, Din2545
Connessione finale	RF, RTJ, BW, ecc.
Ispezione e test	API 598, Gost
Faccia a faccia	ASME B16.10, Din 3202, EN 558-1, Gost
Valutazioni di pressione e temperatura	ASME B16.34
Test ignifugo	API607, API6FA
Standard di perdita bassi	ISO 15848-1, API 622
Design anticorrosivo	Nace MR 0103, Nace MR 0175

Applicazione

Misurare	2 "-48", DN50-DN1200
Valutazione della pressione	Classe 150-2500, PN10-PN420
Temperatura operativa	-60 ° C ~ 450 ° C.
Gamma di applicazioni	Acqua del rubinetto, acque reflue, costruzione, petrolio, industria chimica, cibo, medicina, tessuto, elettricità, costruzione navale, metallurgia, sistema energetico, ecc.
Operatore	HW, ingranaggio, elettrico, pneumatico, ecc.
Materiale del corpo	Acciaio al carbonio, acciaio inossidabile, acciaio inossidabile duplex, acciaio in lega, monel, al bronzo, ecc.
Piastra valvola/sede della valvola	WCB, WC6, WC9 LCB, CF8, CF8M, CF3, CF3M+D507, STL
Gambo della valvola	F6A F304 F316 F51 F53 Monel K500
Dado dello stelo valvola	Lega di rame
Imballaggio	Grafite flessibile, imballaggio di amianto di grafite, politetrafluoroetilene ...

Caratteristiche delle prestazioni

1. Il cancello ha due superfici di tenuta. Il più comunemente usato è che le due superfici di tenuta del cancello formano una forma a cuneo. L'angolo di cuneo varia con i parametri della valvola ed è di solito 5 °.
2. Il principio di tenuta della valvola del cancello a cuneo è quello di ottenere la sigillatura mediante la combinazione chiusa delle due superfici di tenuta sul cancello del cuneo e le due superfici di tenuta sul corpo della valvola quando sono incuneate.
3. La valvola del gate a cuneo può essere divisa in una valvola di gate dello stelo in aumento (valvola del gate dello stelo di sollevamento) e una valvola di gate dello stelo nascosta (valvola di gate dello stelo rotante) in base ai diversi modi in cui lo stelo della valvola spinge il cancello per aprire e chiudere.
4. La valvola del gate a cuneo può essere divisa in una valvola di gate elastica e una valvola di gate rigida in base alle diverse forme della struttura del gate.
5. Il corpo della valvola viene lanciato, il corpo della valvola e il coperchio della valvola sono collegati da bulloni e la flangia centrale è sigillata con una guarnizione di avvolgimento. Gli anelli metallici possono anche essere utilizzati per la connessione quando i clienti hanno requisiti speciali.
6. Il canale è liscio e il coefficiente di flusso è piccolo. La superficie di tenuta è meno erosa ed erosa dal mezzo.
7. La superficie di tenuta è realizzata in acciaio in lega o lega dura, che ha una buona resistenza all'usura e resistenza all'abrasione.
8. Viene utilizzato un riempitivo di grafite flessibile, la tenuta è affidabile e il funzionamento è leggero e flessibile.
9. La direzione del flusso medio non è limitata, non vi è alcun disturbo e la pressione non è ridotta.
10. La forma è semplice, la lunghezza della struttura è breve, il processo di produzione è buono e la gamma di applicazioni è ampia.

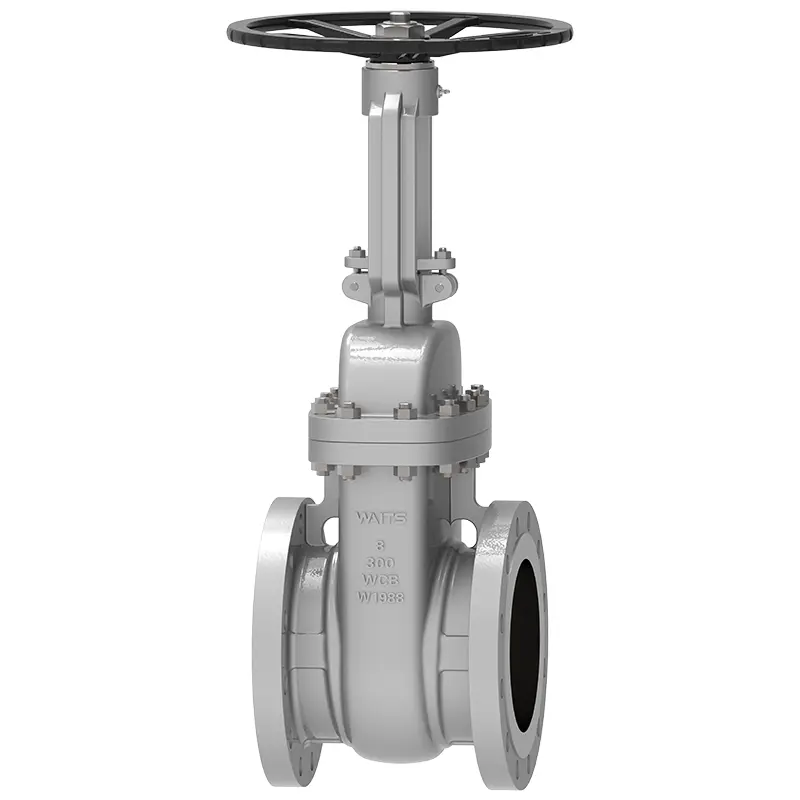

Wedge Gate Valve
