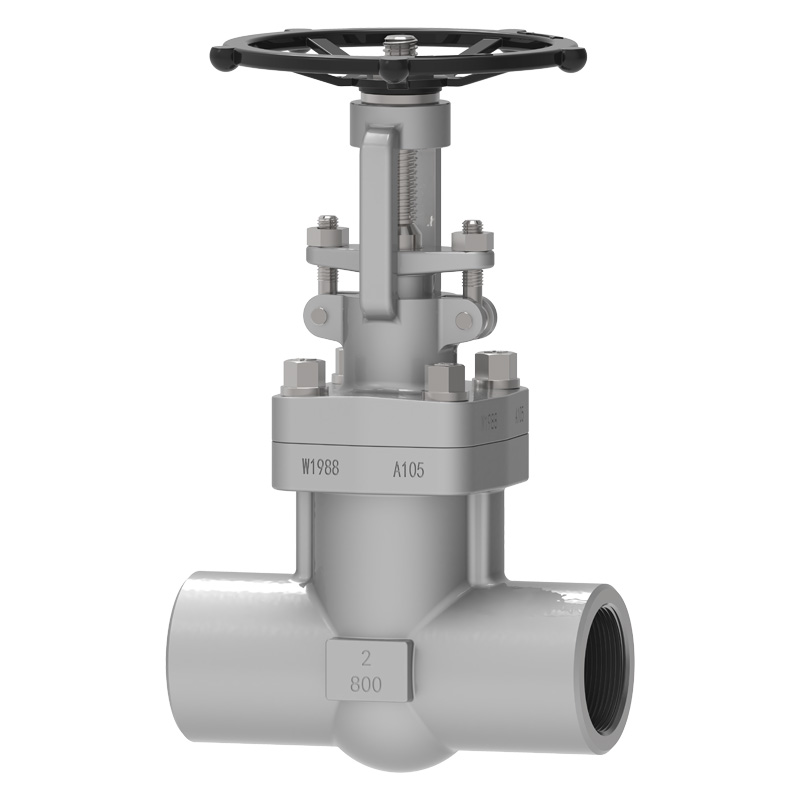

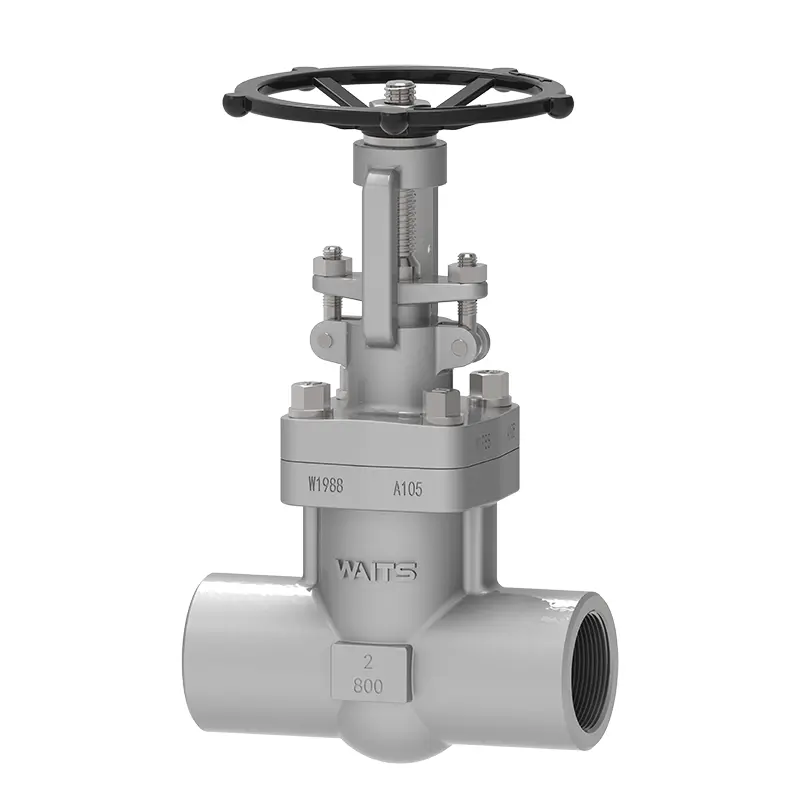

Valvola a saracinesca in acciaio forgiato NPT

La valvola a saracinesca in acciaio forgiato NPT, prodotta da Waits, fornisce soluzioni affidabili di controllo dei fluidi per il vostro sistema di tubazioni. Inizialmente siamo stati stabiliti negli Stati Uniti e successivamente abbiamo aperto una filiale in Cina. La nostra sede globale si trova a Wenzhou, in Cina. La nostra base di produzione è completa e avanzata e possiamo fornire prezzi vantaggiosi per la fabbrica e consegne stabili. Questa valvola può essere utilizzata in una varietà di condizioni di lavoro ed è particolarmente apprezzata in Medio Oriente e Nord America.

Invia richiesta

Descrizione del prodotto

Rispetto alle parti in acciaio fuso, le parti in acciaio forgiato hanno una qualità superiore, che si riflette nella forza d'impatto che possono sopportare, nella plasticità, nella tenacità e in altre proprietà meccaniche. Il diametro generale della valvola a saracinesca in acciaio forgiato NPT non è superiore a DN80 e la maggior parte di esse ha design a diametro ridotto. La portata è leggermente inferiore a quella delle valvole a saracinesca in acciaio fuso dello stesso diametro, ma l'intervallo di pressione e temperatura che possono sopportare è superiore a quello delle valvole a saracinesca in acciaio fuso e le prestazioni di tenuta sono molto migliori di quelle delle valvole a saracinesca in acciaio fuso , con una maggiore durata e la direzione del flusso del fluido non è limitata come le altre valvole a saracinesca.

Standard di implementazione

Standard di progettazione	API602, ASME 16.34, BS 5352, BS 6364;
Standard di flangia	Estremità a saldare con presa SW secondo ASME B16.11, estremità di testa BW secondo ASME B16.25, connettori filettati NPT secondo ASME B1.20.1
Metodi di connessione	SW, NPT, BW,
Test e accettazione	API 602/API 598
Lunghezza strutturale	Lunghezza della struttura della valvola a saracinesca in acciaio forgiato con saldatura a tasca/estremità filettata secondo gli standard di fabbrica
Livelli di pressione e temperatura	ASME B16.34、
Standard di basse perdite	ISO 15848-1, API 622
Design anticorrosione	NACE MR 0103, NACE MR 0175

Applicazione

Misurare	NPS1/4″~NPS3″ DN6~DN80
Intervallo di pressione	CL150~ CL2500 PN10~ PN420
Intervallo di temperatura	；-40°C ~ +600°C
Campo di applicazione	Acqua di rubinetto, fognature, edilizia, petrolio, industria chimica, alimentare, medicina, tessile, elettricità, costruzione navale, metallurgia, sistema energetico, ecc.
Modalità di guida	Turbina, pneumatica, elettrica
Corpo valvola/coperchio valvola	A105, A350 LF2, A182 F5, F11, F22, A182 F304 (L), F316 (L), F347, F321, F51), lega 20, Monel
Piastra valvola/sede valvola	A105, A350 LF2, A182 F5, F11, F22, A182 F304 (L), F316 (L), F347, F321, F51), lega 20, Monel
Stelo della valvola	F6A F304 F316 F51 F53 Monel K500...
Dado dello stelo della valvola	Lega di rame...
Imballaggio	Grafite flessibile, guarnizioni in amianto in grafite, politetrafluoroetilene...

Caratteristiche prestazionali

1. La valvola a saracinesca in acciaio forgiato NPT è forgiata e sono disponibili tre tipi di guarnizioni della cavità:
Coperchio imbullonato significa che il corpo della valvola e il coperchio sono collegati tramite bulloni e dadi e la guarnizione avvolta è sigillata. È possibile utilizzare anche anelli metallici per il collegamento in base alle esigenze personalizzate.
Coperchio saldato significa che il corpo della valvola e il coperchio sono collegati tramite filettature e completamente saldati. Se personalizzato, è possibile utilizzare una connessione completamente saldata.
Le cavità da 900 libbre, 1500 libbre e 2500 libbre adottano una struttura di tenuta autoserrante a pressione e le prestazioni di tenuta aumentano con l'aumento della pressione interna, con elevata affidabilità.
2. Il canale è liscio, il coefficiente di flusso è piccolo e la superficie di tenuta è meno erosa ed erosa dal mezzo.
3. La superficie di tenuta è realizzata in acciaio legato o lega dura, che ha una buona resistenza all'usura e all'abrasione.
4. L'imballaggio è realizzato in grafite flessibile, affidabile e flessibile da utilizzare.
5. La direzione del flusso del fluido non è limitata e non vi sono disturbi o riduzioni di pressione.
6. La sostituzione e la manutenzione dell'imballaggio possono essere effettuate nello stato di arresto online senza compromettere il funzionamento del sistema.
7. Forma semplice, lunghezza della struttura ridotta, buona lavorabilità di produzione e ampia gamma di applicazioni.
