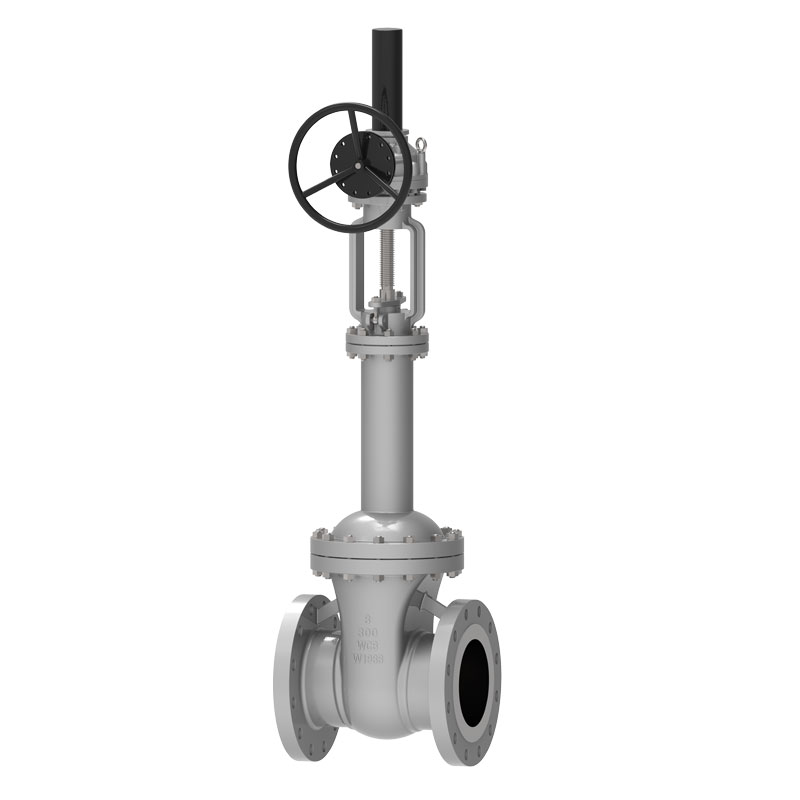

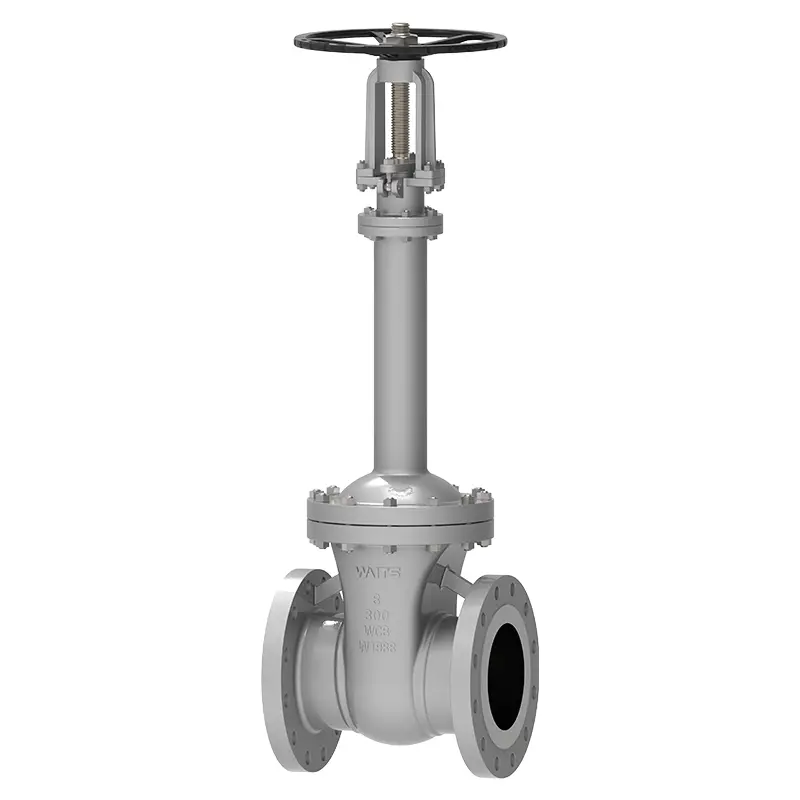

Valvola del gate del soffietto

Se stai cercando una valvola di gate del soffietto di alta qualità, gli aspetti possono essere la tua scelta di fiducia. Come produttore e fornitore di valvole esperti nel settore, la valvola del gate del soffietto che produciamo è ampiamente utilizzata nel riscaldamento urbano, nella trasmissione di gas, nelle condutture a vapore e nei progetti di conservazione delle acque su larga scala ed è stata riconosciuta dai clienti in molti paesi in Europa e in Medio Oriente.

Invia richiesta

Descrizione del prodotto

La valvola del gate del soffietto forma una barriera metallica tra il mezzo fluido e l'atmosfera attraverso la saldatura a rotolamento automatico, che è un design che protegge lo stelo della valvola dalla perdita.
La struttura del soffietto viene utilizzata all'interno e l'estremità inferiore del soffietto in acciaio inossidabile viene saldata allo stelo della valvola per impedire al fluido di processo di corrosire dello stelo della valvola. L'altra estremità è posizionata tra il corpo della valvola e il coperchio della valvola per formare una tenuta statica. Il design a doppia sigillatura è più sicuro. Se il soffietto fallisce, l'imballaggio dello stelo della valvola eviterà anche perdite.
Il soffietto è saldato allo stelo della valvola per mantenere le prestazioni operative stabili ed evitare la vibrazione dello stelo della valvola causata dalle vibrazioni della spina della valvola. La valvola del gate del soffietto è più adatta per condutture con vapore, infiammabile, esplosivo, olio termico, elevata purezza, tossico e altri media.

Standard di implementazione

Standard di progettazione	Din3356 ， ASME B16.34
Standard di flangia	Din2543-2545, ASME B16.5, ASME B16.47
Metodi di connessione	RF,
Test e accettazione	Din3230, fuoco 598
Lunghezza strutturale	Din3203, ASME B16.10
Valutazioni di pressione e temperatura	ASME B16.34 、
Test ignifugo	API607, API6FA
Standard di perdita bassi	ISO 15848-1, API 622
Design anticorrosivo	Nace MR 0103, Nace MR 0175

Applicazione

Misurare	NPS 2 ″ ~ nps 24 ″ dn50 ~ dn600
Intervallo di pressione	CL150 ~ CL1500 PN10 ~ PN260
Intervallo di temperatura	-20 ℃ ~ 350 ℃
Gamma di applicazioni	Acqua del rubinetto, acque reflue, costruzione, petrolio, industria chimica, cibo, medicina, tessuto, elettricità, costruzione navale, metallurgia, sistema energetico, ecc.
Modalità di unità	Ruota a mano, attrezzatura smussata, elettrica, pneumatica, ecc.
Coperchio del corpo/valvola della valvola	(A216 WCB, WC6, WC9, LCB, CF8, CF8M, CF3, CF3M, 4A, 5A, 6A), lega 20, Monel ...
Superficie di tenuta	Corpo, lega a base di ferro a base di ferro, rivestimento in lega a base dura
Gambo della valvola	F6A F304 F316 F51 F53 Monel K500
Dado dello stelo valvola	Lega di rame
Imballaggio	Grafite flessibile, imballaggio di amianto di grafite, politetrafluoroetilene ...

Caratteristiche delle prestazioni

Vantaggi
1. La valvola del gate del soffietto ha una struttura ragionevole, prestazioni di tenuta affidabili e un aspetto bello;
2. La superficie di tenuta è saldata con lega dura a base di CO, che è resistente all'usura, resistente alla corrosione, resistente agli attrito e ha una lunga durata;
3. Lo stelo della valvola è temperato e nitrurato sulla superficie, che ha una buona corrosione e resistenza all'attrito;
4. Viene adottato il doppio design di tenuta e le prestazioni sono più affidabili;
5. L'indicazione della posizione di sollevamento dello stelo della valvola è più intuitiva;
6. Il materiale delle dimensioni delle parti, della flangia e della saldatura del sedere può essere ragionevolmente selezionato in base alla situazione effettiva o ai requisiti dell'utente per soddisfare le varie esigenze di ingegneria.

Caratteristiche:
1. Il design a doppia tenuta è un imballaggio dello stelo a soffietto + valvola. Se il soffietto fallisce, l'imballaggio dello stelo della valvola eviterà anche perdite;
2. Nessuna perdita di fluidi e bassa perdita di energia;
3. lunga durata di servizio, che aiuta a ridurre il numero di manutenzione;
4. Il sedile della valvola media a gas adotta il materiale di tenuta morbida PTFE, che aiuta a migliorare la tenuta della valvola del gate del soffietto;
5. Il sedile della valvola adotta un sigillo duro conico, che è resistente ad alta temperatura e ha una buona vigilanza;

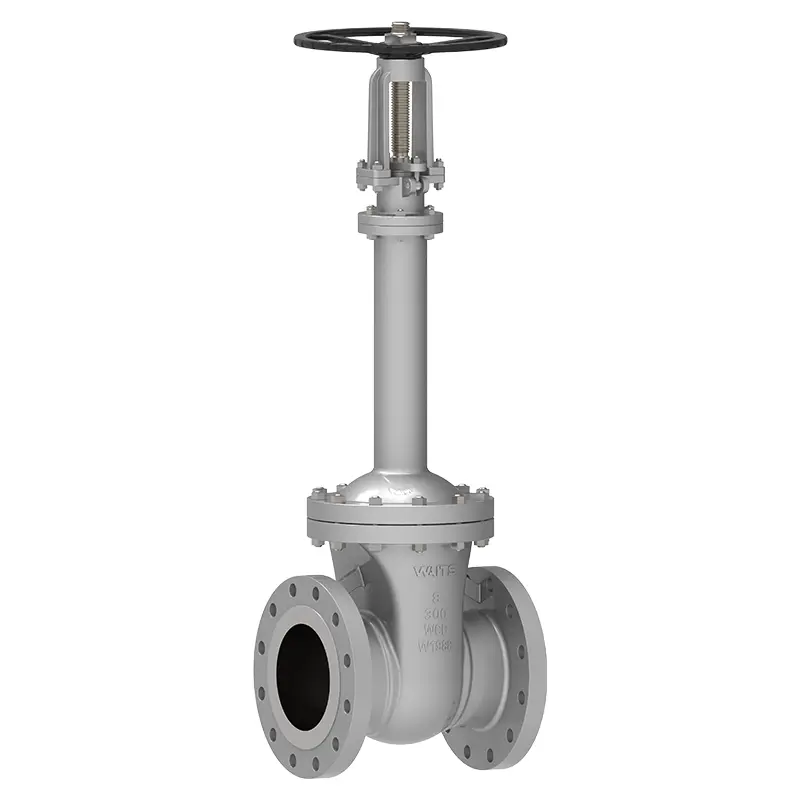

Bellows Gate Valve
