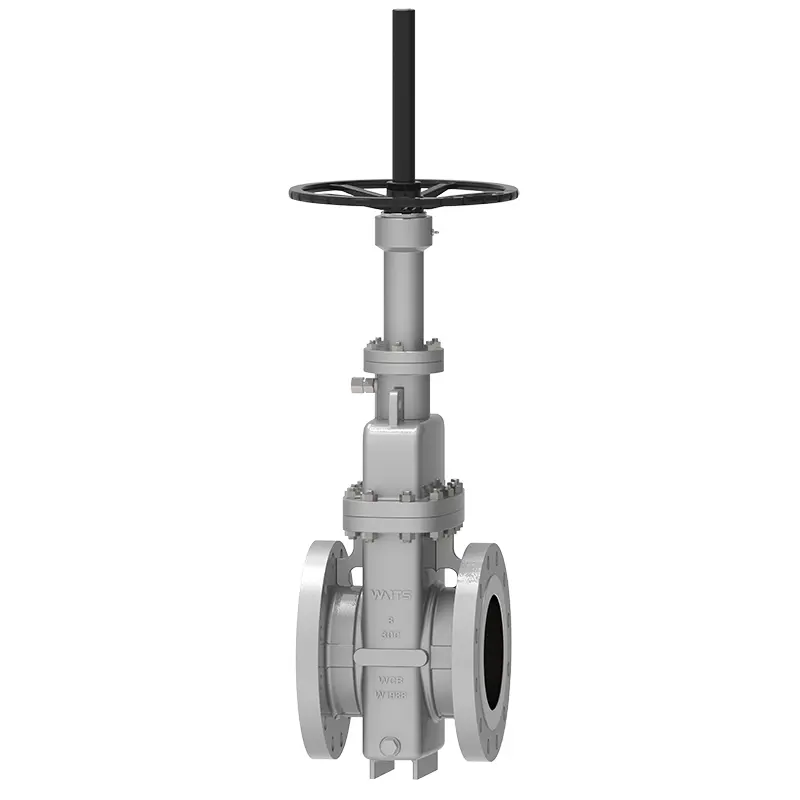

Valvola di gate piatta a disco singolo

La valvola a gate piatta a disco singolo è una valvola scorrevole con un cancello parallelo come parte di chiusura. La sua parte di chiusura è un unico cancello e la forza di pressione del cancello alla sede della valvola è controllata dalla pressione media che agisce sul cancello mobile o sul sedile della valvola mobile. La valvola a gate piatta sviluppata e prodotta da Waits ha le caratteristiche dell'elasticità e del precarico, il sedile della valvola strutturale con sigillatura simultanea di sedili a monte e a valle, sedili della valvola con funzione autopulente e l'attuatore della valvola e la valvola sono indipendenti. Secondo le esigenze dei clienti, il cancello può essere diviso in tipi con buchi di diversione, senza buchi di diversione, cancello regolabile, ecc.

Standard di implementazione

Applicazione

Caratteristiche delle prestazioni

Esistono tre tipi di strutture del corpo della valvola: fusione, saldatura e forgiatura.
La valvola a gate piatta a disco singolo adotta una struttura con una guarnizione dell'o-ring e una sede della valvola mobile con precarico, che rende la valvola a gate piatta sigillata in bidirezionalmente all'ingresso e all'uscita. E la coppia di apertura e chiusura di questa struttura è solo 1/2 di quella di una valvola ordinaria, quindi la valvola può essere facilmente aperta e chiusa. Il sedile della valvola adotta un anello di tenuta morbida, che ha una doppia guarnizione di superficie di tenuta morbida su metallo e metallo su metallo, e anche la superficie di tenuta morbida spazia lo sporco del cancello. C'è una valvola di iniezione di grasso su un lato della valvola e il grasso entra nella superficie di tenuta attraverso l'iniettore di grasso e il foro di iniezione di grasso della sede della valvola per ottenere l'effetto della tenuta di emergenza. Per prolungare la durata di servizio, il cancello è dotato di un foro di guida per proteggere la superficie di tenuta dall'erosione media e si adatta sempre alla superficie di tenuta se la valvola è completamente aperta o completamente chiusa. Quando la valvola è completamente aperta, il canale della valvola è liscio e dritto, il coefficiente di resistenza al flusso è estremamente piccolo e non vi è quasi alcuna perdita di pressione. La pipeline può essere pulita da un detergente.
Questa valvola a gate piatta a disco singolo adotta una struttura di imballaggio con abilità autosufficienti, non deve essere regolata frequentemente ed è estremamente facile da aprire e chiudere. Le prestazioni di sigillatura sono affidabili e l'imballaggio è dotato di una struttura ausiliaria di iniezione di grasso, che risolve il problema che è più probabile che si perdano l'imballaggio delle valvole generali. Quando la valvola è chiusa, l'alta pressione nella cavità interna può essere automaticamente scaricata per garantire un uso sicuro. Il prodotto è una struttura completamente chiusa con buone prestazioni di protezione e può essere utilizzato in condizioni per tutte le stagioni. La valvola è dotata di un indicatore di posizione per mostrare l'apertura della valvola e la posizione di chiusura. Il tipo di caricamento superiore può risparmiare tempo e costo durante la manutenzione.
