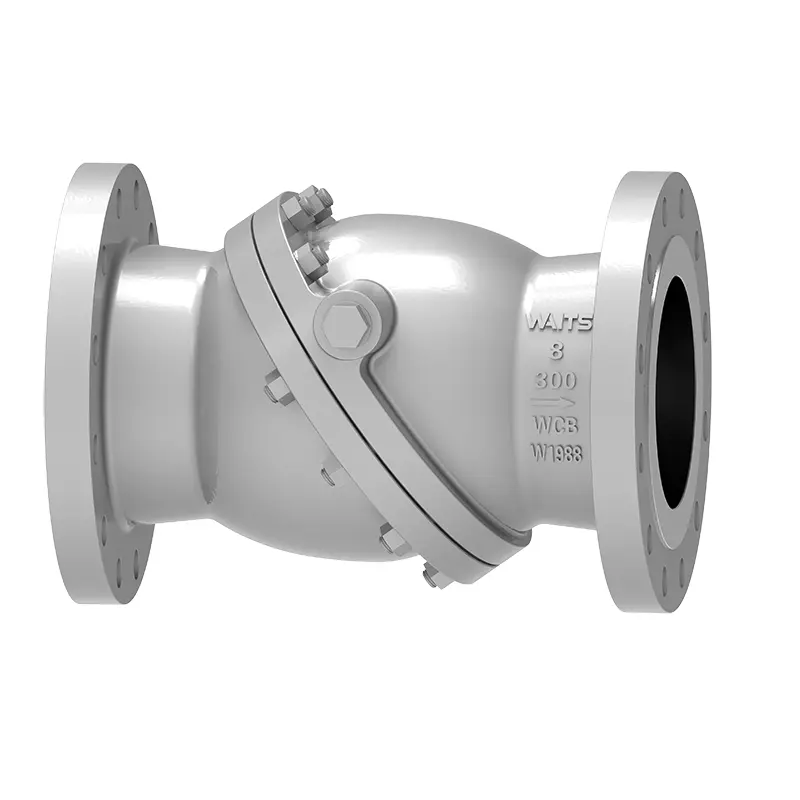

Valvola di ritegno a disco inclinato

La valvola di ritegno a disco inclinato è un prodotto durevole e di alta qualità di Waits Valve. In qualità di produttore di valvole professionale, la nostra tecnologia e le nostre apparecchiature di produzione tengono il passo con il livello avanzato del settore in tempo reale. Dopo essere stato aggiornato e ispezionato completamente, il prodotto può essere chiuso rapidamente e il disco della valvola può raggiungere rapidamente la posizione della sede della valvola, riducendo al minimo il fenomeno dell'impatto.

Invia richiesta

Descrizione del prodotto

La valvola di ritegno a disco inclinato è una valvola di ritegno senza impatto. Il suo vantaggio principale è quello di superare l'impatto e il colpo d'ariete causati dalla valvola di ritegno a battente e dalla valvola di ritegno di sollevamento e realizzare un funzionamento senza impatto.

Standard di implementazione

Standard di progettazione	BS1868,API6D,API594
Standard di flangia	ASME B16.5、ASME B16.25、
Metodi di connessione	RF.RTJ.BW
Test e accettazione	API598, API6D
Lunghezza strutturale	API6D/ASME B16.10,
Livelli di pressione e temperatura	ASME B16.34、
Design anticorrosione	NACE MR 0103, NACE MR 0175.ISO15156

Applicazione

Misurare	2 pollici ~ 36 pollici DN50 ~ DN900
Intervallo di pressione	CL150 ~CL600 PN10~ PN100
Intervallo di temperatura	;-29°C~+545°C
Campo di applicazione	È adatto per vari mezzi come acqua, olio vapore, acido nitrico, acido acetico, mezzi fortemente ossidanti, ecc.
Corpo valvola	Pezzi fucinati: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Pezzi fusi: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Piastra della valvola	Pezzi fucinati: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, Pezzi fusi: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Sede della valvola	Materiale del corpo, 13CR, acciaio inossidabile 304/316, monel, carburo cementato, lega 20, lega di rame, ecc.
Stelo della valvola	A182 F6a,17-4PH,F304 F316, F51, ...

Caratteristiche prestazionali

La valvola di ritegno a disco inclinato utilizza doppi dischi eccentrici nella progettazione e nella produzione e la sede della valvola è una sede della valvola in metallo leggermente elastica, che può garantire le prestazioni di tenuta della valvola durante il funzionamento. Il disco a farfalla aiuta ad aprirsi rapidamente e ha una forte durata, prolungando efficacemente la durata, risparmiando sui costi di manutenzione e sostituzione e ha una bassa resistenza al flusso e prestazioni eccellenti.
