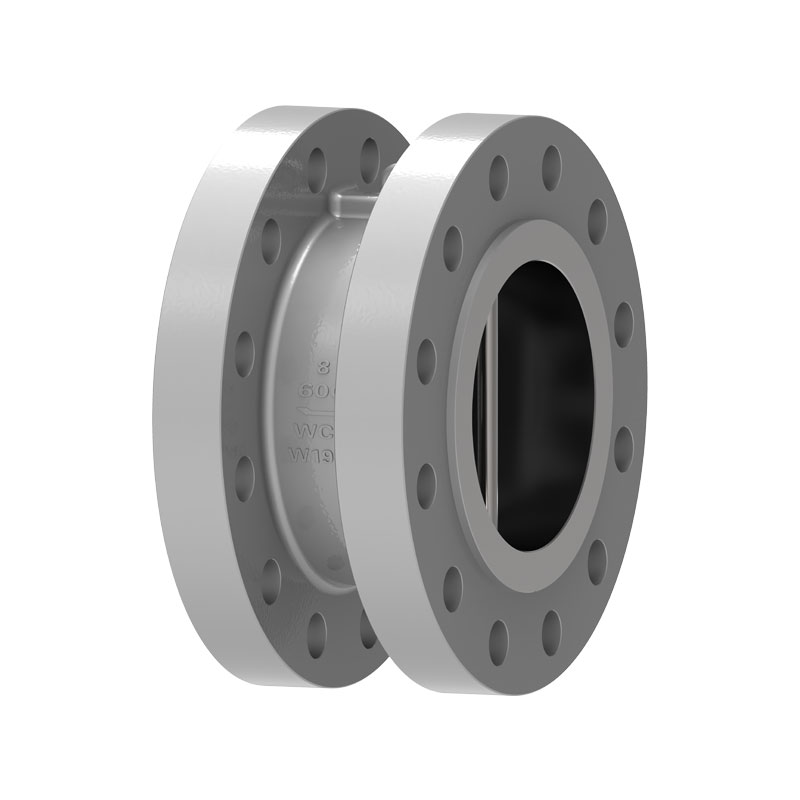

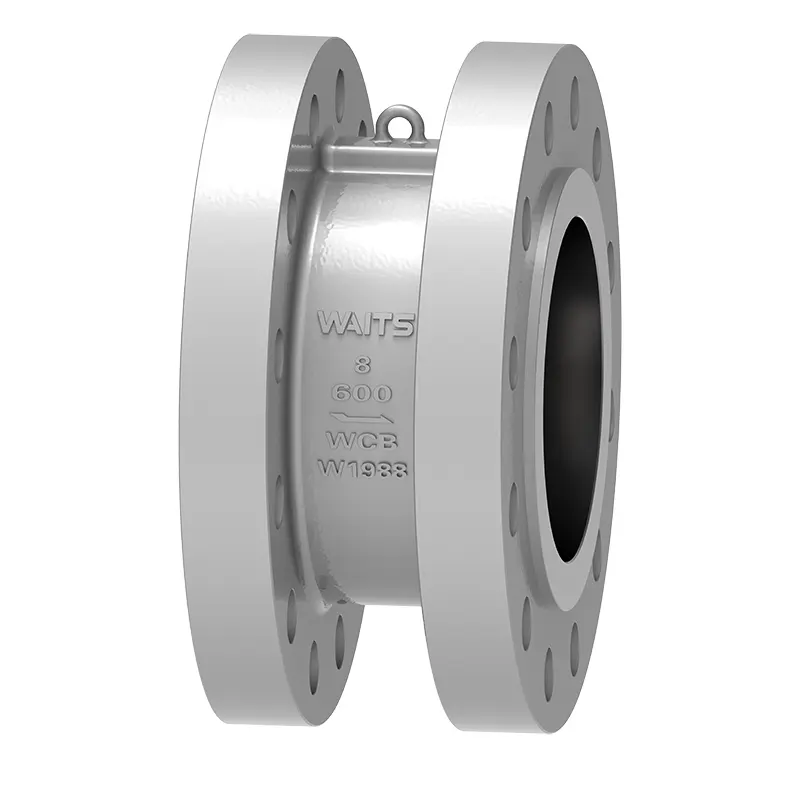

Valvola di ritegno a doppia piastra

In qualità di produttore di valvole professionale, Waits può supportare la produzione di valvole di ritegno a doppia piastra personalizzate per soddisfare al meglio le esigenze dei diversi clienti. In termini di tenuta, questa valvola di ritegno può avere varie forme come gomma, PTFE e corpo. La personalizzazione può soddisfare diversi standard come API/DIN/JIS in base alle esigenze del cliente.

Invia richiesta

Descrizione del prodotto

La piastra a farfalla della valvola di ritegno a doppia piastra è composta da due semicerchi e il disco della valvola caricato a molla è sospeso sul perno verticale centrale. Quando la valvola è aperta, la forza combinata del fluido è al centro della superficie di tenuta del disco della valvola e il punto di azione della forza di supporto della molla è al centro della superficie del disco della valvola, in modo che la radice della valvola il disco si apre per primo, evitando così l'usura della superficie di tenuta che si verifica quando viene aperto il disco della vecchia valvola convenzionale e migliorando efficacemente la durata.
Quando la portata rallenta, sotto l'azione della forza di reazione della molla di torsione, il disco della valvola si avvicina gradualmente alla sede della valvola e la valvola di ritegno a doppia piastra entra nella fase di chiusura lenta. Quando il fluido ritorna, l'azione combinata della forza del disco della valvola e della forza di reazione della molla di torsione aumenta di conseguenza la chiusura del disco della valvola, entrando nella fase di chiusura rapida. Ciò riduce efficacemente l'impatto del colpo d'ariete e riduce il danno del colpo d'ariete. Durante la chiusura, l'azione del punto di forza della molla fa sì che la parte superiore del disco della valvola si chiuda per prima, impedendo che la radice del disco della valvola morda.

Standard di implementazione

Standard di progettazione	API594, API6D, ASME B16.34
Standard di flangia	ASME B16.5, DIN2543~2548, API 605, ASME B16.47, MSS SP-44, ISO7005-1.
Metodi di connessione	Tipo wafer, tipo flangia, tipo con capocorda,
Test e accettazione	API598, API6D,
Lunghezza strutturale	API594, API6D, DIN3202
Livelli di pressione e temperatura	ASME B16.34, DIN2401
Design anticorrosione	NACE MR 0103, NACE MR 0175.ISO15156

Applicazione

Misurare	NPS 2”~ NPS 60″ DN50 ~ DN1500
Intervallo di pressione	CL150 ~CL2500 PN10~ PN420
Intervallo di temperatura	；-196°C ~ +600°C
Campo di applicazione	È adatto per vari mezzi come acqua, olio vapore, acido nitrico, acido acetico, mezzi fortemente ossidanti, ecc.
Corpo valvola	Pezzi fucinati: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, Pezzi fusi: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Piastra della valvola	Pezzi fucinati: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, Pezzi fusi: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Sede della valvola	Materiale del corpo, 13CR, acciaio inossidabile 304/316, monel, carburo cementato, lega 20, lega di rame, ecc.
Stelo della valvola	A182 F6a,17-4PH,F304 F316, F51, ...

Caratteristiche prestazionali

1. La valvola di ritegno a doppia piastra è composta da corpo valvola, disco valvola, albero valvola e molla, ecc. Adotta una connessione a morsetto e una struttura compatta.
2. La piastra della farfalla è composta da due semicerchi e la molla viene utilizzata per il ripristino forzato. La superficie di tenuta può essere saldata con materiale resistente all'usura o rivestita in gomma. Ha una vasta gamma di utilizzo e una tenuta affidabile.
3. La corsa di chiusura del disco della valvola è breve ed è caricata a molla, con una velocità di chiusura elevata, che può ridurre il fenomeno del colpo d'ariete.
4. È adatto per occasioni con spazio di installazione limitato e può essere utilizzato per tubazioni orizzontali o verticali.
5. Può essere applicato a vari mezzi come acqua, olio di vapore, acido nitrico, acido acetico, mezzo fortemente ossidante, ecc.

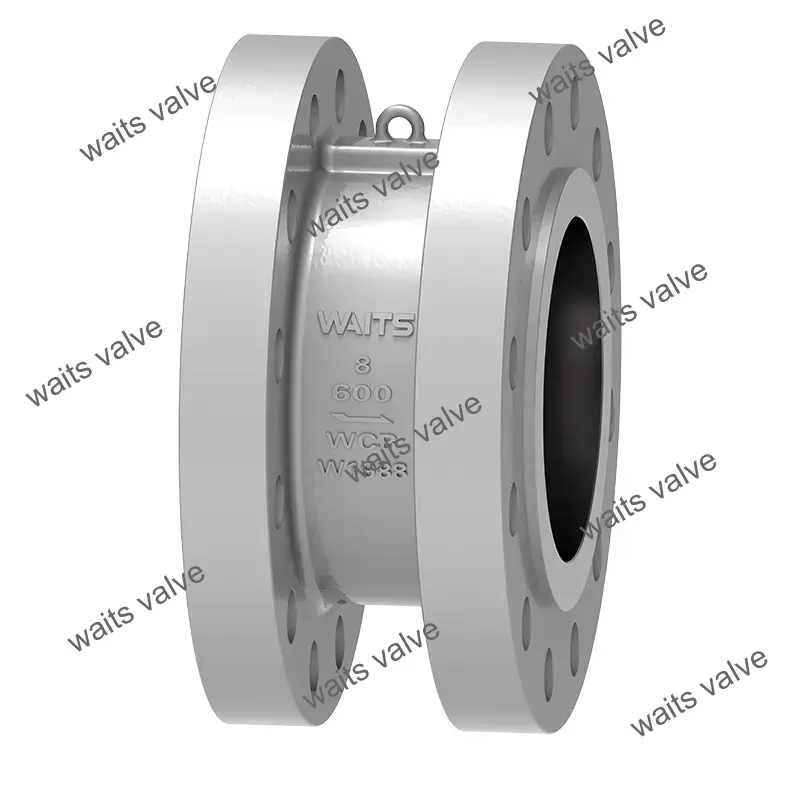

Dual Plate Check Valve
