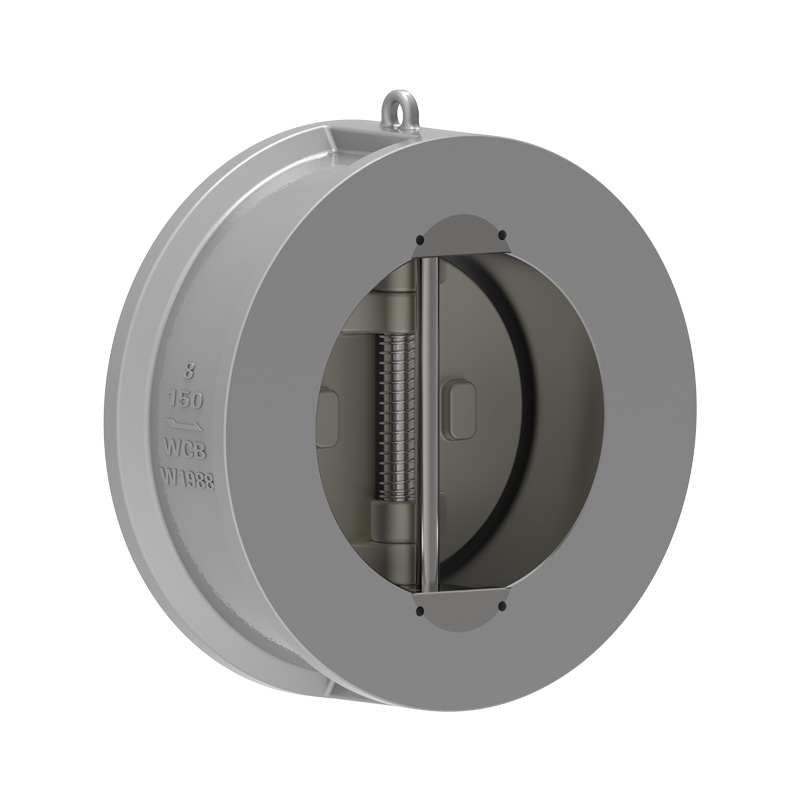

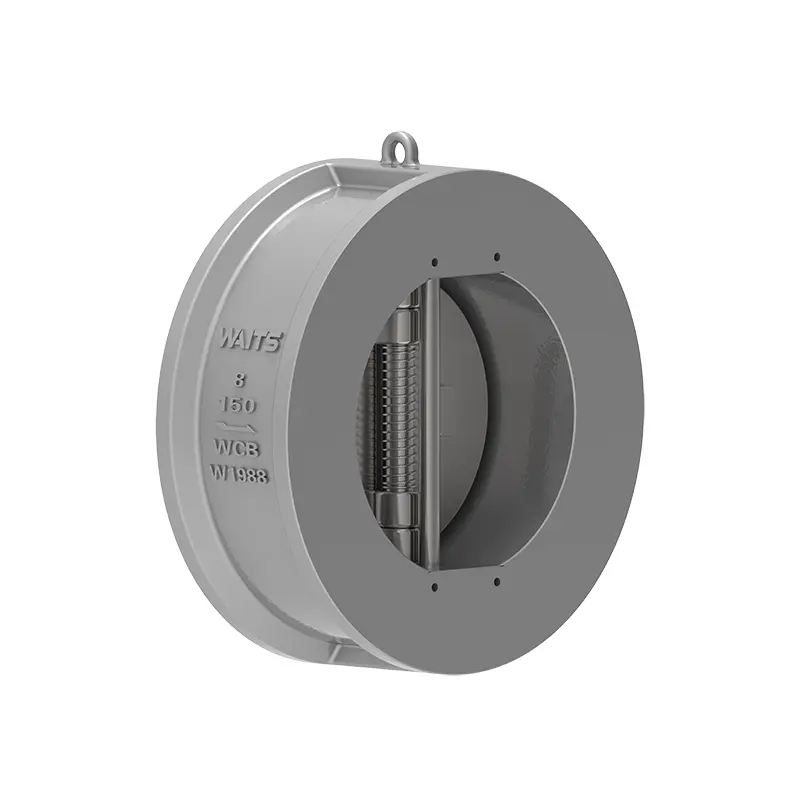

Valvola di ritegno a doppia piastra con tenuta morbida

La piastra a farfalla della valvola di ritegno a doppia piastra con tenuta morbida è composta da due semicerchi, con un disco caricato a molla sospeso su un perno verticale centrale.
Quando la valvola è aperta, la forza combinata del fluido è al centro della superficie di tenuta del disco, e il punto di azione della forza di supporto della molla che agisce come reazione è situato al centro della superficie del disco, in modo che la si aprirà per prima la radice del disco. Ciò evita l'usura della superficie di tenuta che si verifica quando il disco viene aperto nelle vecchie valvole convenzionali e aumenta la durata della guarnizione della valvola.
Quando la portata rallenta, sotto l'azione della forza di reazione della molla di torsione, il disco si avvicina gradualmente alla sede della valvola ed entra nella fase di chiusura lenta della valvola. Quando il fluido ritorna, la sua forza sul disco e la forza di reazione della molla di torsione lavoreranno insieme e la chiusura del disco aumenterà di conseguenza, entrando nella fase di chiusura rapida. Lo scopo di questo design è ridurre il fenomeno del colpo d'ariete, ridurre il danno del colpo d'ariete e prolungare meglio la durata. Durante la chiusura, il punto di forza della molla fa sì che la parte superiore del disco si chiuda per prima, impedendo alla radice di mordere e migliorando la durata della superficie di tenuta della valvola.

Standard di implementazione

Applicazione

Caratteristiche prestazionali

1. I componenti della valvola di ritegno a doppia piastra con tenuta morbida includono il corpo della valvola, il disco della valvola, l'albero della valvola, la molla e altre parti, che sono collegati tramite morsetto e hanno una struttura compatta.
2. La piastra a farfalla della valvola è composta da due semicerchi ed è forzata al ritorno da una molla. La superficie di tenuta può essere realizzata in materiale resistente all'usura affiorante sul corpo oppure rivestita in gomma. Ha una vasta gamma di usi e una tenuta affidabile.
3. Il disco della valvola ha una corsa di chiusura breve ed è caricato a molla, con azione sensibile e velocità di chiusura rapida, che riduce significativamente il colpo d'ariete.
4. Poiché la valvola di ritegno a doppia piastra con tenuta morbida ha una struttura compatta, dimensioni ridotte, peso leggero e facilità di installazione, è adatta per l'uso in situazioni in cui lo spazio di installazione è limitato. Può essere utilizzato in tubi orizzontali o verticali.
5. Applicabile ad acqua, olio di vapore, acido nitrico, acido acetico, mezzi fortemente ossidanti e altri mezzi.
