Wafer pneumatico valvola a farfalla seduta morbida

Waits è molto esperto nella produzione di valvole pneumatiche e la valvola a farfalla seduta pneumatica a base di wafer è uno dei suoi prodotti. Abbiamo formato il nostro team professionale e abbiamo basi di produzione a Tianjin e Wenzhou, con forniture stabili e prezzi competitivi. Questo materiale pneumatico per valvola a farfalla è sicuro e rispettoso dell'ambiente e può essere utilizzato anche nelle industrie legate al cibo.

Invia richiesta

Descrizione del prodotto

Aspetta la valvola a farfalla seduta pneumatica di Valve ha apportato regolazioni al design dall'aspetto delle prestazioni. Attraverso un'attenta progettazione, ricerca, sviluppo e produzione, offre ai clienti nel mercato globale prodotti e esperienze di utilizzo.

1. Usa gomma sedile della valvola altamente elastica

Il contenuto di gomma del sedile della valvola EPDM è del 50%e simuliamo più di 10.000 test di apertura e chiusura per garantire la stabilità delle prestazioni di tenuta e nessuna perdita.

Le principali proprietà correlate di questa valvola sono le seguenti: Shore A Durezza/Grado 72 ± 3, 200%Stress di trazione/MPa≥6, resistenza alla trazione MPA≥15, allungamento a rottura/%≥350, deformazione permanente a rottura/rottura/rottura/rottura/≦ 10%≦ 10%≦ 10, forza lacrima/kN.m-1 ≥35, deviazione permanente (70 ℃ ℃ 22H, compressa 25%) a rottura/≦ ≦ ≦ 10%≦ 10%≦ 10%≦ 20%≦ 20%).

Inoltre, il sedile della valvola è progettato come un bordo largo. Rispetto alla sede della valvola del bordo stretto, la sede della valvola del bordo largo ha una superficie di contatto più ampia con la flangia della tubazione e il diametro può raggiungere quasi 20 mm, il che ha prestazioni di tenuta migliori.

2. La piastra farfalla e l'albero della valvola sono collegati senza perni, che non causano perdite e corrosione a causa dell'installazione di pin. Inoltre, il metodo di smontaggio dell'albero della valvola è molto semplice, il che rende facile sostituire il sedile della valvola.

3. Il corpo della valvola è dotato di un dispositivo anti-scattering, che è più sicuro da utilizzare in condotta.

Standard di implementazione

Standard di progettazione	EN 593 / MSS SP-67 / API 609 / ISO 5752 / BS 5155
Standard di fine	Standard di implementazione ANSI B16.1 Cl. 125lb e B16.5 Cl. 150lb Di 2501 PN6/PN10/PN16/, EN 1092 PN6, PN10 e PN16 Come 2129 Tabella D ed E BS 10 Tabella D ed E MSS SP44 Cl. 150lb AWWA C207 150LB ISO 2531 PN6, PN10 e PN16 ISO 7005 PN6, PN10 e PN16
Ispezione e test	API 598 ISO 5208 EN 12266
Faccia a faccia	ISO 5752 、 EN 558 、 MSS SP67 API 609 Din3202
Flangia superiore	ISO 5211

Applicazione

Temperatura operativa	-45 ℃ ~+150 ℃
MISURARE	2 "-32" DN50-DN800 34 "-80" DN850-DN2000
Pressione di lavoro / CWP	16BAR 10BAR
Conchiglia	24BAR 15BAR
Foca	18 bar 10 bar
Test d'aria	6bar 6bar
Ambiente operativo	BASTRAST E BILGE SISTEMA ELATTURA CHIMICA Piante di desalinizzazione, piattaforme di perforazione, acqua potabile Polvere secca, cibo e bevande, piante a gas Industria mineraria HAVC, industria cartacea, maneggevolezza della sabbia, acqua di mare, industria dello zucchero TERMO TRATTAMENTO DI ACQUA TECNICA Acqua reflue
Metodo di guida	Pneumatico elettrico a leva a leva a mano pneumatica
CORPO	Ghisa in ghisa in ghisa in acciaio in acciaio inossidabile al-bronzo
DISCO	Ghisa in ghisa in ghisa in acciaio in acciaio inossidabile al-bronzo
Gambo	2CR13 F304 F316 F51 F53 Monel K500
POSTO A SEDERE	Buna nbr epdm viton ptfe hepdm neoprene hypalon naturale gomma naturale

Caratteristiche delle prestazioni

1. Wafer pneumatico La valvola a farfalla seduta morbida è una piccola valvola leggera che è facile da smontare e riparare.

2. La struttura della valvola è semplice nel design e compatta nel suo insieme. La velocità di apertura e chiusura durante il funzionamento può raggiungere 90.

3. Durante il funzionamento, la coppia è piccola e più risparmiante.

4. In termini di importanti prestazioni di tenuta della valvola, conduciamo rigorosi test del gas per ottenere perdite zero.

5. Come produttore professionista, consideriamo le esigenze personalizzate dei clienti. Wafer pneumatico La valvola a farfalla seduta morbida può scegliere materiali componenti diversi ed è adatto per una varietà di supporti con una vasta gamma di applicazioni.

6. Le caratteristiche del flusso tendono ad essere lineari e le prestazioni di regolazione sono buone.

7. Attraverso i test, il prodotto può essere aperto e chiuso per decine di migliaia di volte e ha una lunga durata.

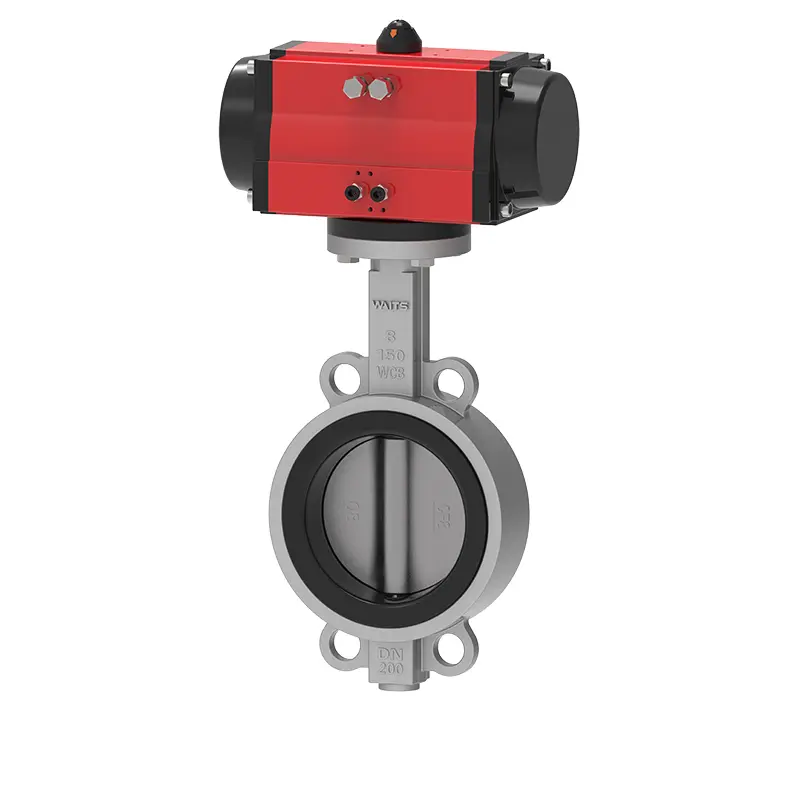

Pneumatic Wafer Soft Seated Butterfly Valve
