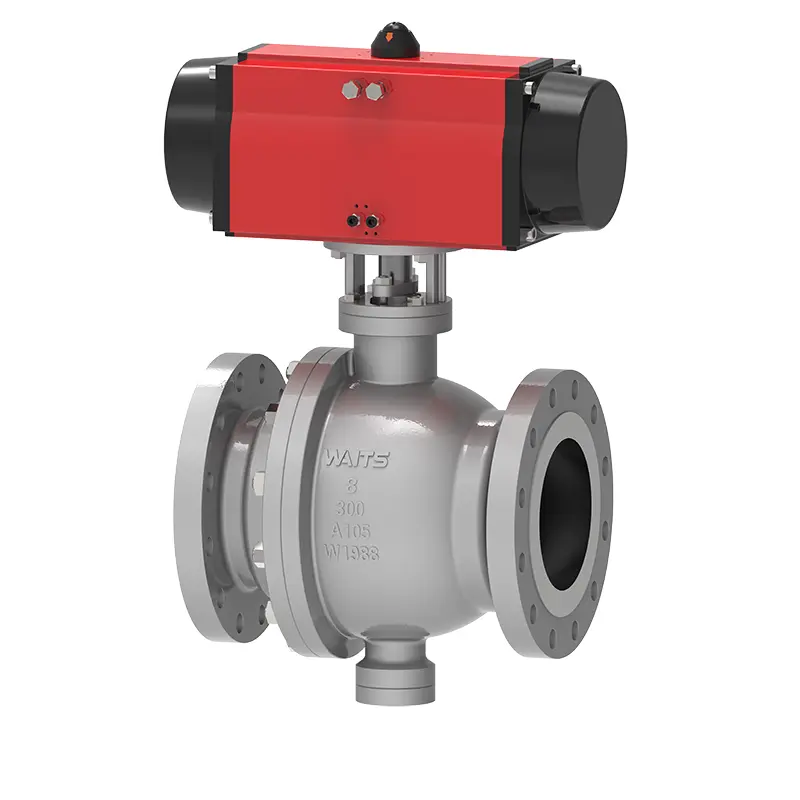

Valvola a sfera di trunnion pneumatico

Waits è un produttore di valvole a sfera di trunnion pneumatico con la sua sede globale in Cina. Possiamo fornire ai clienti nel mercato mondiale una fornitura stabile e prezzi competitivi. L'esperienza ricca del settore e il team professionale ci aiutano a migliorare ulteriormente la qualità del prodotto e i livelli di servizio correlati. Diversi standard di produzione possono essere utilizzati in produzione, come API6D/ISO17292/BS5351, ecc.

Invia richiesta

Descrizione del prodotto

La valvola a sfera di trunnione pneumatico è una valvola a sfera in acciaio, il corpo della valvola è forgiato con materiali di alta qualità, la sfera è installata e la flangia media e il collo sono collegati da bulloni. Il sedile della valvola a monte e a valle sono effetti a pistone singolo, con funzione DBB. Allo stesso tempo, il sigillo tra la sede della valvola e la sfera ha tre strutture: struttura tradizionale di tenuta morbida, struttura triangolare della tenuta dell'anello e struttura a tenuta dura.

Standard di implementazione

Standard di progettazione	API 6D, API 608, ASME B16.34, ISO 17292, BS5351;
Standard di flangia	ASME B 16.5, ASME B16.47, ASME B16.25, ASME B16.11, BS 12627;
Metodi di connessione	Rf ， rtj, bw
Test e accettazione	API598, 6D API, BS12569;
Lunghezza strutturale	ASME B16.10, BS 558, BS12982, ISO 5752;
Livelli di pressione e temperatura	ASME B16.34 、
Requisiti di protezione antincendio	API6FA API607
Standard di perdita bassi	ISO 15848-1, API 622
Design anticorrosivo	Nace MR 0103 ， Nace MR 0175

Applicazione

Misurare	NPS 1 ”~ 60” DN25 ~ DN1500
Intervallo di pressione	Classe150 ~ 2500 PN10-PN420
Intervallo di temperatura	； -196 ℃ ~ +260 ℃
Gamma di applicazioni	Acqua del rubinetto, acque reflue, costruzione, petrolio, industria chimica, cibo, medicina, tessuto, elettricità, costruzione navale, metallurgia, sistema energetico, ecc.
Modalità di unità	Turbina, pneumatica, elettrica
Corpo valvola	Falzamenti ： A105, A182 F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, Monel, Casting ： A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
Palla	Sfera ： CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+NI60
Anello di supporto del sedile della valvola	Anello di supporto al sedile ： CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+NI55
Inserto sedile della valvola	Ptfe, rptfe, nylon, devlon, sbirciati
Gambo della valvola	A182 F6A, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

Caratteristiche delle prestazioni

1. Lo stelo della valvola è progettato con considerazione per possibili funzionamento improprio, quindi viene adottato un design che può impedire che lo spuntare dal corpo della valvola.

2. La valvola a sfera pneumatica con trunnion ha dispositivi ignifughi e antincendio, che è più stabile e più sicuro in situazioni speciali.

3. Le porte di iniezione di grasso di tenuta di emergenza sono fornite nei punti di tenuta della sede della valvola e dello stelo della valvola. In normali condizioni di tenuta, il grasso di tenuta non viene invocato, ma una volta che la superficie di tenuta è danneggiata e perdite, il grasso di tenuta può essere iniettato per la riparazione di emergenza. Ogni porta di iniezione di grasso è dotata di una valvola di iniezione di grasso e una valvola di ritegno pre-sepolta.

4. Una valvola di scarico è installata nella parte inferiore del corpo della valvola per scarico e drenaggio della cavità della valvola; Una valvola di scarico è installata nella parte superiore del corpo della valvola per lo scarico online e la pulizia della cavità della valvola. La valvola di scarico e la valvola di scarico possono essere valvole di isolamento o giunti di scarico speciali.

5. Il prodotto è dotato di una piastra di collegamento per abbinare vari dispositivi di azionamento.

6. Il materiale di estremità della valvola può essere regolato in base al grado di materiale specifico della pipeline dell'utente. Se si tratta di una valvola con maniche ad entrambe le estremità, la lunghezza della manica può garantire che l'operazione di saldatura in loco non influisca sul materiale di tenuta.

7. Viene adottato il design sepolto diretto. Per questo tipo di valvola sepolta diretta, lo stelo della valvola deve essere allungato in base al progetto per facilitare il funzionamento del terreno ed estendersi dal gasdotto a terra per i corrispondenti dispositivi di riempimento del grasso, scarico delle acque reflue e dispositivi di sfiato. L'altezza della valvola sepolta diretta è fornita dal cliente.
