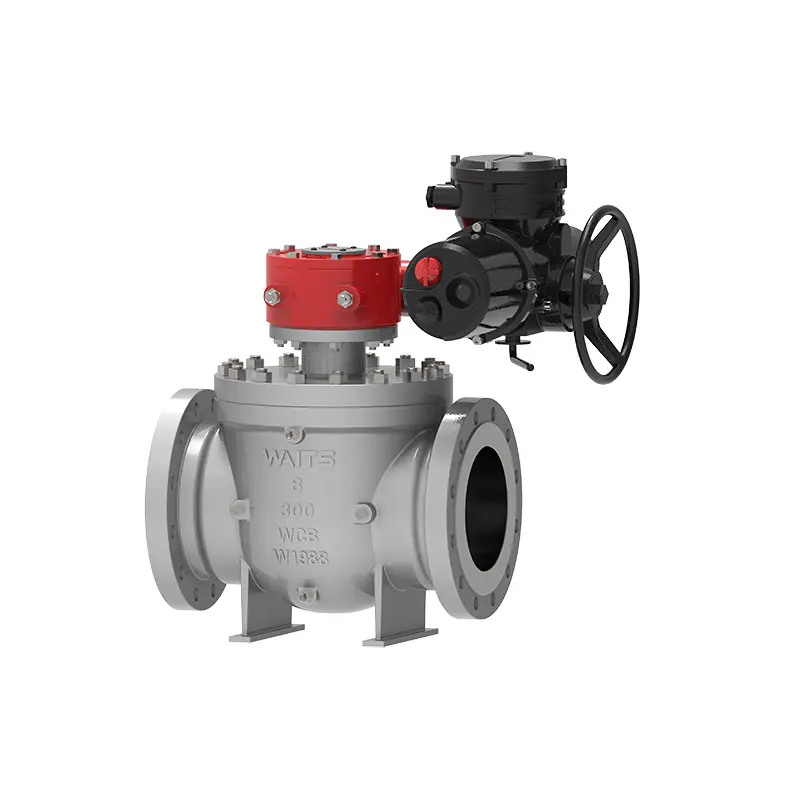

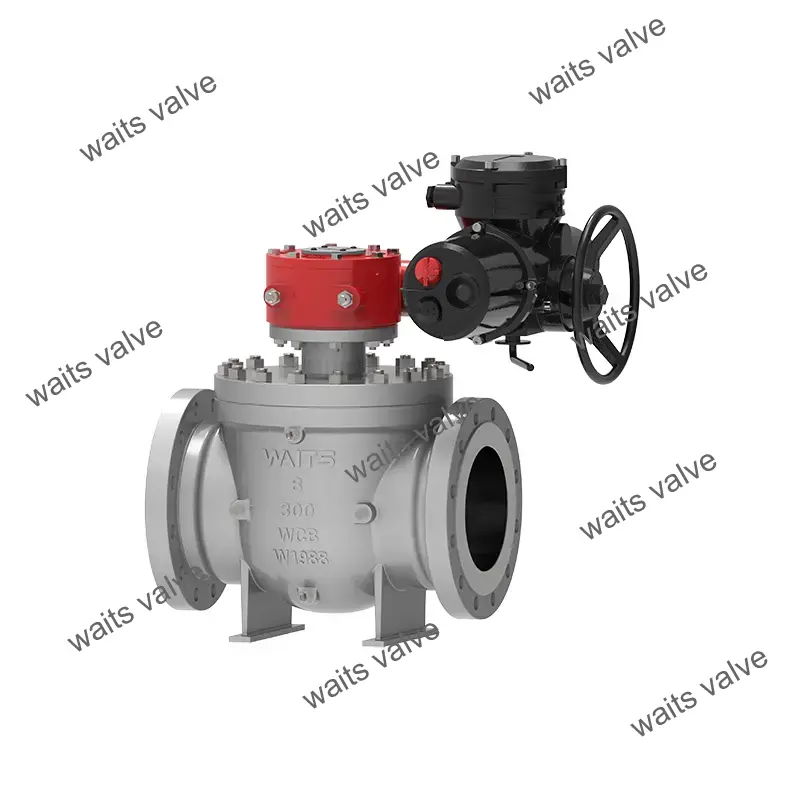

Valvola a sfera elettrica con ingresso dall'alto

La valvola a sfera elettrica top entry è adatta per tubazioni e impianti industriali. I suoi vantaggi includono il supporto della manutenzione in linea e la riduzione delle perdite. Ha migliorato la tradizionale valvola a sfera a passaggio totale e ha prestazioni migliori.

Standard di implementazione

Applicazione

Caratteristiche prestazionali

1. A differenza delle valvole normali, la valvola a sfera elettrica con ingresso superiore non necessita di essere rimossa dalla tubazione e può essere mantenuta online, riducendo i costi di manutenzione. La valvola adotta una struttura terminale saldata ed è installata sulla tubazione, che non è influenzata dalle sollecitazioni della tubazione.

2. L'anello della sede della valvola può fluttuare indipendentemente nella posizione assiale. Attraverso la molla precaricata, la sede della valvola può essere sigillata in condizioni di pressione zero e bassa. Questo design realizza la capacità di chiusura della valvola in condizioni di alta pressione. Il lato esterno dell'anello della sede della valvola è intarsiato con O-ring e anelli elastici per garantire la tenuta tra la sede della valvola e il corpo della valvola. Alcuni dei nostri clienti applicheranno la valvola al sito in cui viene utilizzata la grafite espansa. In questo momento, se si verifica un incendio, la valvola può anche mantenere le prestazioni di tenuta.

3. Quando la sede della valvola e la guarnizione dello stelo della valvola perdono a causa di danni, il grasso sigillante iniettato dalla valvola di iniezione del grasso può essere utilizzato per la sigillatura di emergenza. In condizioni di lavoro normali, il grasso iniettato dalla valvola di iniezione del grasso può lubrificare lo stelo della valvola e la superficie della sfera e migliorare la flessibilità durante l'apertura e la chiusura.

4. Per le valvole installate nel sottosuolo, possiamo allungare lo stelo della valvola secondo necessità e personalizzare le dimensioni in base alle esigenze del cliente. Tutti i tubi delle acque reflue, i tubi di scarico e i dispositivi di iniezione di grasso di emergenza vengono allungati di conseguenza e altre tubazioni correlate sono vicine alla parte allungata della valvola. La valvola per acque luride, la valvola di scarico e la valvola di iniezione del grasso sono collegate e installate a terra per facilitare la manutenzione regolare.

5. Gli steli delle valvole superiore e inferiore sono progettati secondo gli standard API6D e ISO17292 e possono prevenire l'elettricità statica.

6. Quando si utilizza una sede della valvola a pistone singolo a monte e una sede della valvola a pistone doppio a valle, la valvola può ottenere una doppia funzione di blocco e interrompere contemporaneamente il mezzo a monte e a valle. Quando il materiale trattenuto nella cavità della valvola viene pressurizzato in modo anomalo a causa dell'aumento della temperatura, la sede della valvola può rilasciare automaticamente la pressione e scaricarla sul lato a monte.

7. La sfera della valvola a sfera elettrica con ingresso superiore è fissa e la superficie è rettificata, lucidata e indurita. C'è un cuscinetto scorrevole tra la sfera e lo stelo della valvola per ridurre l'attrito e la coppia di lavoro.

8. La flangia di collegamento tra la valvola e l'attuatore è conforme agli standard ISO 5211, con elevata adattabilità e facile sostituzione.
