S-Strainer

La valvola di attesa che-stresser riduce al minimo la perdita di pressione con il suo design a forma di Y e il corpo a gusto di precisione. Dai semplici filtri filettati in ghisa a bassa pressione ai filtri in lega speciali ad alta pressione ad alta pressione con design del cappuccio personalizzato, abbiamo il prodotto giusto per l'applicazione. I filtri sono disponibili in una varietà di materiali e valutazioni ANSI.

Invia richiesta

Descrizione del prodotto

Aspetta la valvola attesa che le tensioni Y riducono la perdita di pressione e le impurità di cattura, utilizzando schermi a maglie perforate o di filo per rimuovere meccanicamente le particelle solide dai sistemi di tubatura a vapore, gas o liquido e proteggere le attrezzature. Il filtro è realizzato in acciaio inossidabile con fusione di precisione o ferro duttile. La sua schermata rimovibile e la semplice connessione facilitano la manutenzione e l'installazione, ed è adatto a sistemi petrolchimici, di potenza e HVAC.

L'installazione di filtri prima che le valvole e gli strumenti possano risparmiare costosi costi di manutenzione e riparazione. Utilizzare i filtri della valvola di attesa con valvole di controllo del sedile morbide (o valvole a sfera da altri produttori) per eliminare efficacemente i contaminanti dannosi. Aspettano gli sterzatori Valvey sono disponibili in una varietà di materiali e una gamma completa di connessioni finali per ospitare una varietà di applicazioni. Il design della forma "Y" riduce al minimo il blocco del fluido e mantiene il flusso senza ostacoli. La tenuta del cappuccio (grafite opzionale, adatta per ambienti ad alta temperatura) impedisce effettivamente la perdita. Inoltre, il filtro è dotato di una porta di scarico per auto -pulizia e facile manutenzione.

Standard di implementazione-S-Strainer
Standard di progettazione	API 6D, EN1074
Standard di flangia	ASME B16.5/ASME B16.47- A/B/EN1092-1/2
Connessione	NPT, RF, FF, RTJ, BW, SW
Accettazione del test	Fire 598 EN12266
Lunghezza della struttura	API6D/ASME B16.10/EN558
Valutazioni di pressione e temperatura	ASME B16.34
Test di incendio	6FA Fire Flight607
Basso standard di perdita	ISO 15848-1, API 622
Design anticorrosivo	Nace MR 0175
Applicazione-y-sterinar
Misurare	NPS 1/4 ″ ~ nps 24 ″ dn6 ~ dn600
Intervallo di pressione	CL150 ~ CL2500 PN16 ~ PN160
Intervallo di temperatura	-20 ℃ ~ 450 ℃
Applicazione	Acqua, olio, gas, vapore, fluidi debolmente corrosivi o fortemente corrosivi (necessitano di materiali corrispondenti come acciaio inossidabile, rivestimento di fluoro, ecc.) E liquidi contenenti una piccola quantità di impurità particelle
Corpo valvola	Ghisa, ferro duttile, acciaio al carbonio, acciaio inossidabile (F304/F316), fodera di fluoro
Filtro	F304, F304L, F316, F316L, filo di ferro zincato, filo di rame

Caratteristiche delle prestazioni

Waits Y-Strainer offre una progettazione strutturale compatta con una configurazione a forma di Y aerodinamica che minimizza i requisiti di perdita di pressione e spazio di installazione. Fornisce filtrazione ad alta efficienza attraverso schermi a maglie personalizzabili (20-300 mesh) per intrappolare particelle, ruggine e detriti, garantendo la protezione delle attrezzature in condotte. Infine, la sua facile installazione e manutenzione sono abilitate da connessioni NPT e un coperchio inferiore rimovibile per la pulizia rapida dello schermo senza smontaggio del sistema.

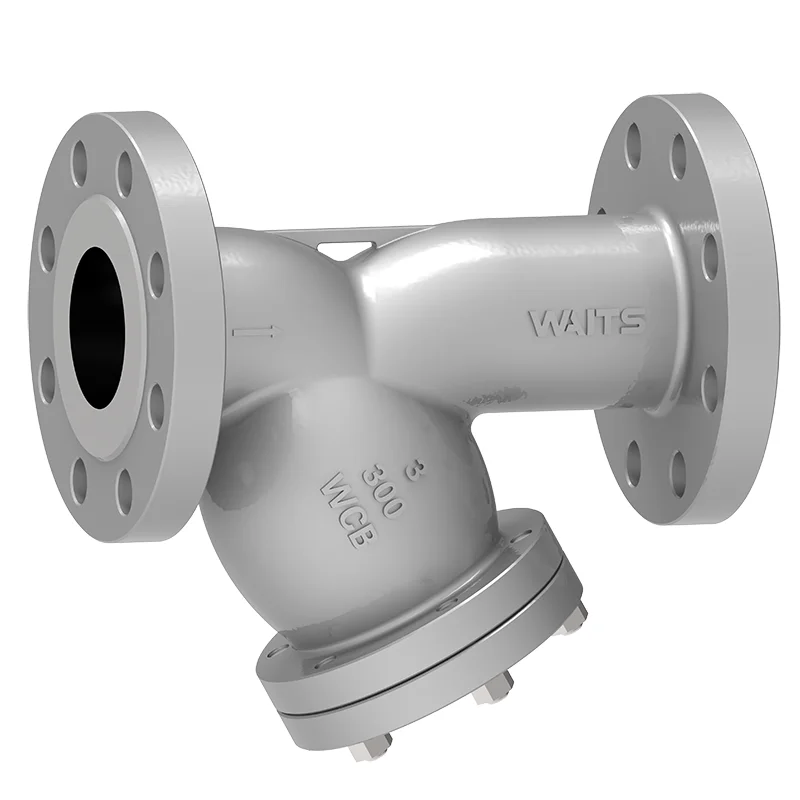

Y Strainer
