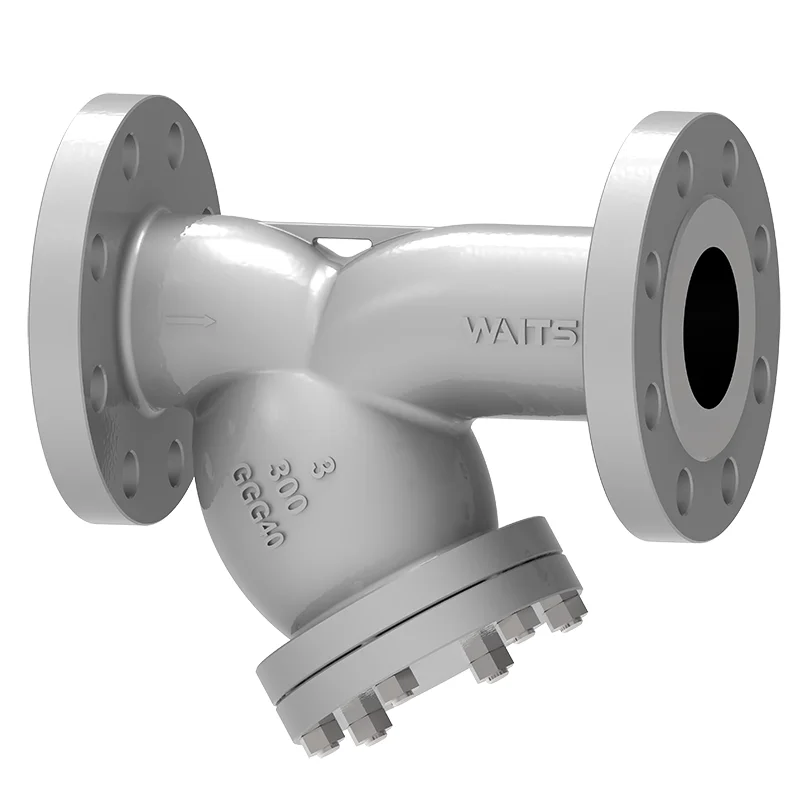

Strainer Y di ferro duttile

Aspetta la valvola in ferro duttile Y-Strainer utilizza un guscio di ferro duttile di alta qualità di alta qualità per proteggere il sistema di tubazioni. Il tipo Y progettato dal nostro team può filtrare efficacemente le impurità con una bassa perdita di pressione. Quando lavori in condutture industriali e civili, penserai a questo prodotto come molto utile e utile per te!

Invia richiesta

Descrizione del prodotto

Aspetta l'isolamento della valvola Isolamento Equilibrio del ferro Duttile Strainer Y aiuta a filtrare il particolato. Il filtro di tipo Y contiene più interfacce filettate per la collegamento di punti PT, porte di scarico e accessori. Inoltre, viene fornito anche con un filtro perforato in acciaio inossidabile integrato. Questo design rigoroso è la base per la tua tranquillità!

Principio di lavoro

Quando il fluido entra nelle attese in ferro di ferro duttile dal gasdotto, prima scorre nella cavità a forma di "Y". Sotto l'azione del filtro, le impurità vengono intercettate all'esterno del filtro, mentre il fluido pulito passa attraverso il filtro nell'uscita del filtro e continua a fluire in condotta. Mentre il processo di filtraggio continua, le impurità si accumulano gradualmente sulla superficie del filtro. Quando il filtro viene intasato in una certa misura, la differenza di pressione tra l'ingresso del filtro e l'uscita aumenterà, influenzando il flusso normale del fluido. Al momento, il filtro deve essere pulito o sostituito.

Standard di implementazione-‌-Strainer di ferro conduttore
Standard di progettazione	API 6D, EN1074
Standard di flangia	ASME B16.5/ASME B16.47- A/B/EN1092-1/2
Connessione	NPT, RF, FF, RTJ, BW, SW
Accettazione del test	Fire 598 EN12266
Lunghezza della struttura	API6D/ASME B16.10/EN558
Valutazioni di pressione e temperatura	ASME B16.34
Test di incendio	6FA Fire Flight607
Basso standard di perdita	ISO 15848-1, API 622
Design anticorrosivo	Nace MR 0175
Applicazione-‌-Strainer Y di ferro conduttore
Misurare	NPS 1/4 ″ ~ nps 12 ″ dn6 ~ dn300
Intervallo di pressione	CL125 ~ CL150 PN10 ~ PN25
Intervallo di temperatura	-20 ℃ ~ 300 ℃
Applicazione	Acqua fredda, acqua calda (la temperatura è generalmente ≤120 ℃, si dovrebbe prestare attenzione alla stabilità termica della ghisa); Acqua domestica, acqua circolante industriale, acqua di fuoco, aria compressa (la pressione dovrebbe essere ≤1,6 milioni per evitare la sovra-pressione della ghisa); Gas non corrosivo (come azoto, anidride carbonica, ecc.); Olio lubrificante, olio idraulico (olio corrosivo non forte, la tenuta deve essere verificata); Il carburante a bassa viscosità (come diesel, contatti a lungo termine con solventi forti dovrebbe essere evitato).
Corpo valvola	Ghisa
Filtro	F304, F304L, F316, F316L, filo di ferro zincato, filo di rame

Caratteristiche delle prestazioni

La stretta Y di ferro duttile di attesa deriva dal suo nome dalla sua struttura a forma di "Y", progettata per garantire un flusso di fluido lisci all'interno del filtro e ridurre la resistenza al flusso. In genere presenta un design rimovibile, come connessioni flangia o filettate, consentendo una facile pulizia o sostituzione della schermata del filtro quando si intasano semplicemente disassemblaggio delle connessioni corrispondenti consente la manutenzione senza sforzo dell'interno. Con una struttura semplice e opzioni di installazione flessibili, questo filtro può essere montato in orizzontale o verticalmente in base ai layout della pipeline. Inoltre, il suo design staccabile facilita una comoda manutenzione: gli operatori possono disassemblare facilmente il filtro per la pulizia o la sostituzione dello schermo senza strumenti speciali, riducendo così sia i costi di manutenzione che la complessità.

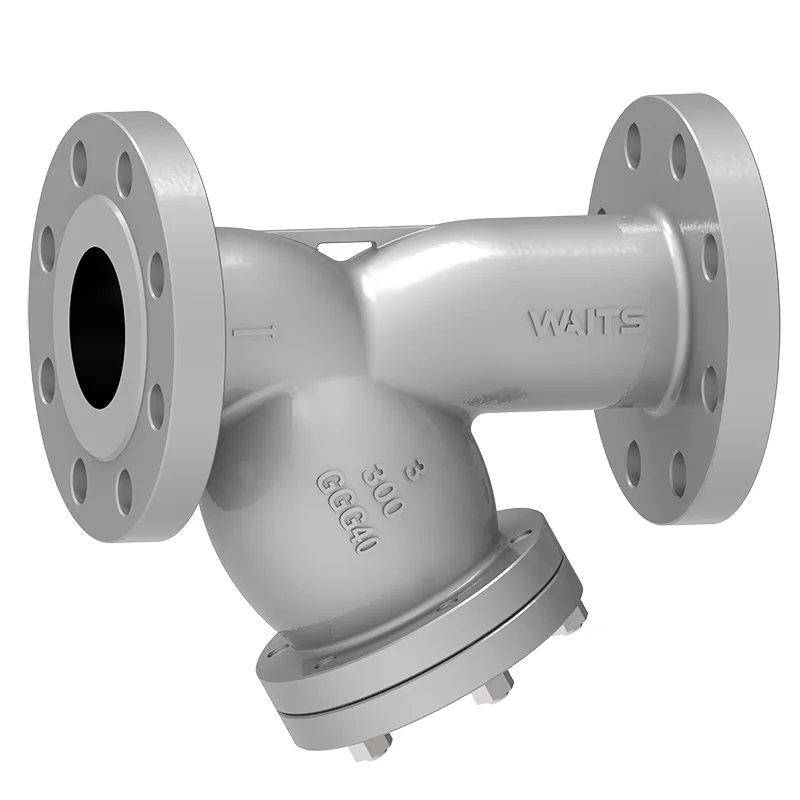

Ductile Iron Y Strainer
