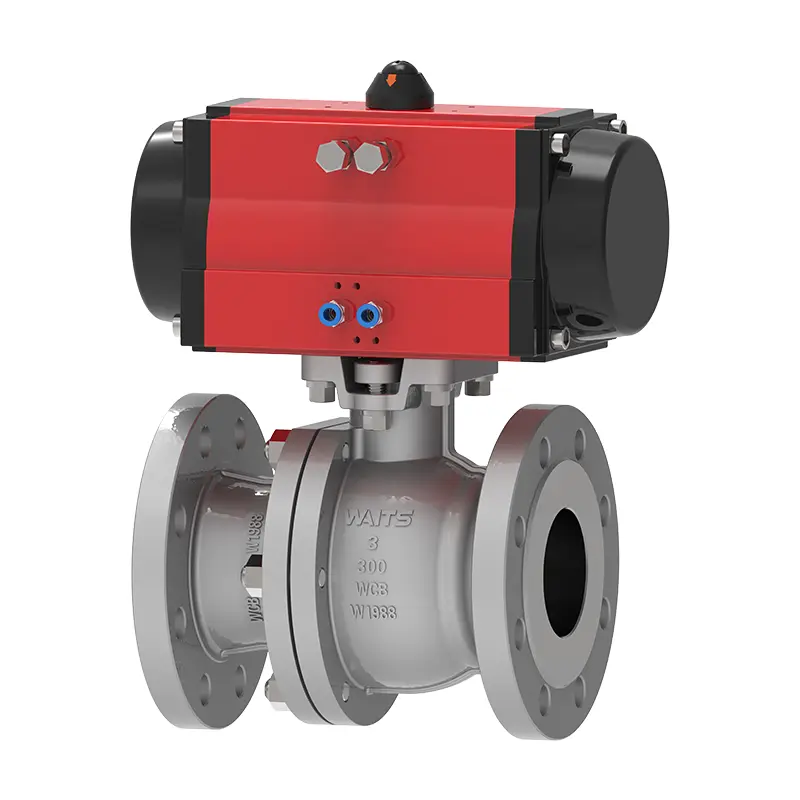

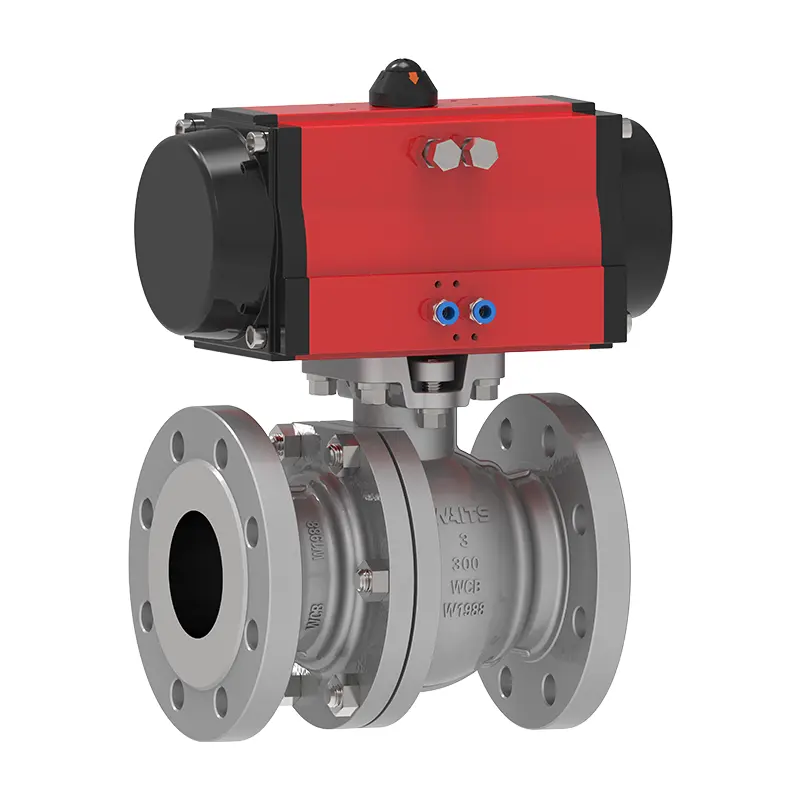

Valvola a sfera mobile pneumatica a due pezzi (con staffa‌)

Waits Valve avanzata Valvola a sfera mobile pneumatica a due pezzi (con staffa‌ ‌) è molto facile da installare in applicazioni industriali, risparmiando molti problemi! Questa è una valvola a base pneumaticamente con un corpo in acciaio inossidabile e un sedile PTFE. La valvola di attesa si concentra sulla fornitura delle valvole fluide più convenienti per le industrie come i petrolchimici, la generazione di energia e il trattamento delle acque.

Invia richiesta

Descrizione del prodotto

Aspetta valvola di alta qualità a due pezzi Valvola a sfera mobile pneumatica (con staffa‌ ‌) adotta una struttura a due pezzi, con il coperchio del corpo della valvola e la valvola collegata da bulloni, struttura compatta e facile manutenzione. È molto adatto per il controllo on/off e la limitazione di acqua, vapore, petrolio e altri media, in particolare per i sistemi di tubazioni nelle industrie chimiche, alimentari e farmaceutiche.

I principali vantaggi includono: tempo di risposta rapido; eccellenti prestazioni di tenuta; durata di lunga durata.

Rispetto al design a tre pezzi, la valvola a sfera mobile a due pezzi ha i seguenti vantaggi: impronta più piccola, peso più leggero, adatto per installazioni con spazio limitato; basso costo

La nostra valvola a sfera mobile pneumatica a due pezzi (con staffa‌ ‌) è una valvola a sfera a foro a due pezzi senza manutenzione adatto per applicazioni generali, industriali e chimiche; Adatto per il trattamento dell'acqua, sostanze chimiche, fluidi debolmente corrosivi e semi corrosivi.

La modalità di attuazione è ad azione singola o a doppia azione e sono disponibili una serie di opzioni configurabili, inclusi interruttori di limite, valvole a solenoid e posizionatori.

Caratteristiche principali:

Interfaccia BSP o NPT disponibile, dimensione: NPS 2 ″ ~ NPS 24 ″ DN50 ~ DN600 a 2 pollici (NPT).

Range di pressione: CL150 ~ CL2500 PN10 ~ PN260

Intervallo di temperatura: -20 ℃ ~ 400 ℃

Dotato di stelo della valvola anti-natura.

La valvola a sfera mobile pneumatica a due pezzi (con staffa‌ ‌ ‌) soddisfa i requisiti rigorosi del controllo di processo di oggi. Durante l'assemblaggio, tutti i componenti dell'unità vengono rigorosamente ispezionati e al 100% testato prima della spedizione.

Standard di implementazione due valvole a sfera mobile pneumatica （con staffa‌ ‌）
Standard di progettazione	6D/Fire Fire 608, BS5351
Standard di flangia	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
Metodi di connessione	RF, BW, SW, NPT, FNPT
Test e accettazione	Fire 598, EN12266
Lunghezza strutturale	API6D/ASME B16.10/EN558
Valutazioni di pressione e temperatura	ASME B16.34
Test ignifugo	Fuoco 6fa, fuoco 607
Standard di perdita bassi	ISO 15848-1, API 622
Design anticorrosivo	Nace MR 0175

Applicazione due pezzi Valvola a sfera mobile pneumatica （con staffa‌ ‌）
Misurare	NPS 2 ″ ~ nps 24 ″ dn50 ~ dn600
Intervallo di pressione	CL150 ~ CL2500 PN10 ~ PN260
Intervallo di temperatura	-20 ℃ ~ 400 ℃
Gamma di applicazioni	Applicabile a vari media come acqua, vapore, petrolio, gas liquefatto, gas naturale, gas a carbone, acido nitrico, acido acetico, terreni ossidanti, urea, ecc.
Modalità di unità	Trasmissione idraulica, pneumatica, elettrica, manuale e di marcia.
Coperchio del corpo/valvola della valvola	Falzamenti: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, F3, LF5, MONEL Casting: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Superficie di tenuta	PTFE rinforzato, para-polifenilene (RPTFE, PPL), metallo
Gambo della valvola	‌A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Palla	A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5
Asta	Grafite di amianto, grafite flessibile, politetrafluoroetilene, lega a base di ferro

Processo di attuazione pneumatica

1. L'aria compressa (0,4-0,7 MPA) viene inserita per guidare il pistone dell'attuatore o il meccanismo di ingranaggio.

2.RoRque viene in uscita per ruotare lo stelo della valvola di 90 °, cambiando la direzione del foro attraverso la sfera (completamente aperta/completamente chiusa).

3. I cilindri di recitazione richiedono il ripristino della molla, mentre i cilindri a doppia recitazione sono controllati tramite il cambio di direzione della valvola del solenoide.

4. Risposta rapida: gli attuatori pneumatici ottengono una velocità di commutazione di 0,05 secondi per ciclo, adatto agli scenari di spegnimento di emergenza.

Criteri di selezione

1.Coose teste pneumatiche a doppia recitazione o a doppia recitazione in base ai requisiti di coppia.

2.Priorizzare i sigilli PTFE per supporti corrosivi; Seleziona guarnizioni dure in metallo per applicazioni ad alta temperatura/ad alta pressione.

3. Flage facce progettate per ASME B16.5 Garantire la compatibilità della pipeline.
