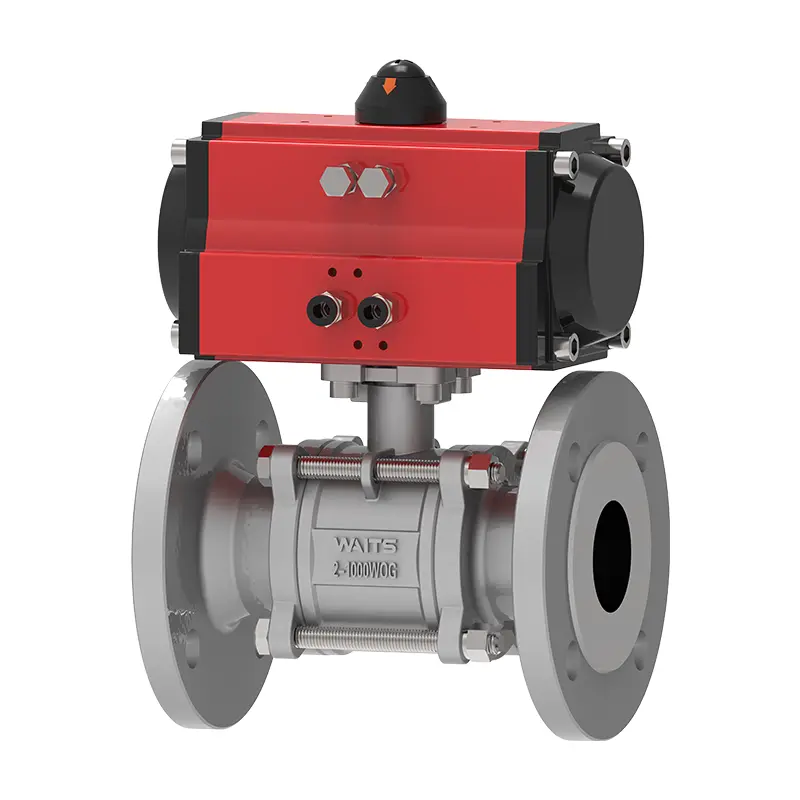

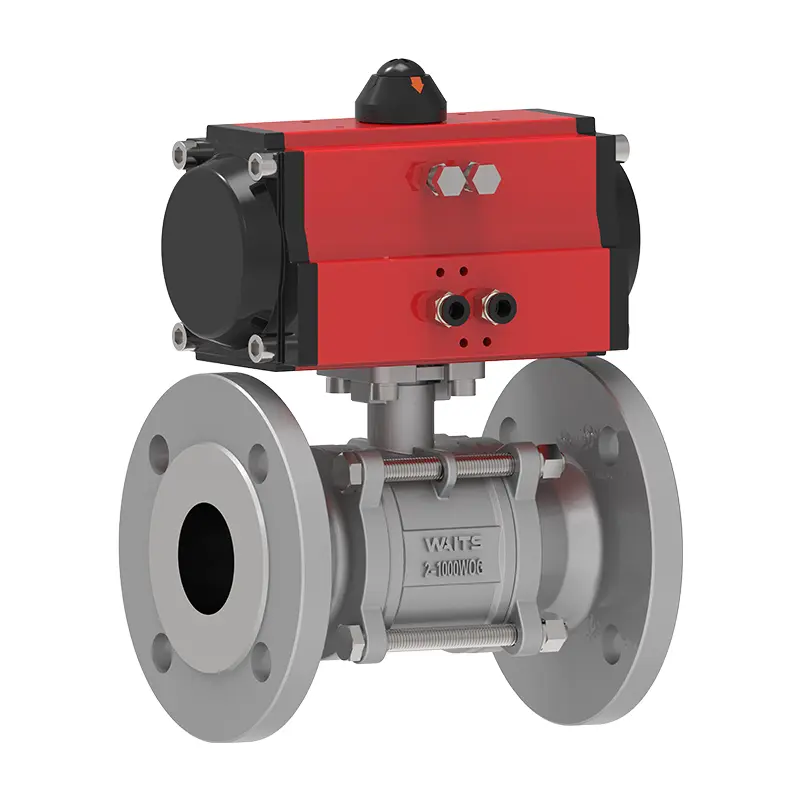

Valvola a sfera mobile pneumatica a tre pezzi (con staffa‌)

Valvola di attesa La valvola a sfera mobile a tre pezzi (con staffa) è certificata ISO e API e ha subito un rigoroso test di pressione/tenuta. L'attuatore pneumatico utilizza un alloggiamento in alluminio estruso interno anodizzato ed esterno con tappi terminali rivestiti epossidici. Tali materiali e design sono molto resistenti alla corrosione. Credo che quando incontri altre valvole semplici, ti pentirai di non aver scelto la valvola di Waits Valve!

Invia richiesta

Descrizione del prodotto

Valvola di attesa di alta qualità di alta qualità Valvola a sfera mobile pneumatica (con staffa) è una valvola a sfera a foro a tre pezzi con attuatore pneumatico, che realizza la tenuta bidirezionale a media pressione attraverso il design a sfera mobile. Una piattaforma alta standardizzata è integrata sulla parte superiore dello stelo della valvola, che può installare direttamente attuatori pneumatici a pistoni e pistone o pistone. È ampiamente utilizzato nel controllo dei fluidi e nell'arresto di emergenza in sostanze chimiche, energetiche e in altri settori.

Il corpo della valvola e i componenti interni della valvola a sfera galleggiante pneumatica a tre pezzi (con staffa) sono realizzati in acciaio inossidabile 316 e il materiale di tenuta è PTFE. Il valore di pressione di questa valvola è CL150 ~ CL2500 PN10 ~ PN260 e la valutazione della temperatura è -20 ℃ ~ 450 ℃. Il design a tre pezzi semplifica la manutenzione per te, senza rimuovere i pezzi finali dalla pipeline, risparmiando tempo, sforzi e denaro. È un'ottima valvola, te lo meriti. La valvola è dotata di un attuatore pneumatico a doppia recitazione ed è dotata di un pad di montaggio che soddisfa lo standard ISO 5211. L'attuatore può essere installato senza una staffa o un accoppiamento di trasmissione.

Standard di implementazione-Valvola a sfera galleggiante pneumatica a tre pezzi （con staffa‌ ‌）
Standard di progettazione	6D/Fire Fire 608, BS5351
Standard di flangia	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
Metodi di connessione	RF, BW, SW, NPT, FNPT
Test e accettazione	Fire 598, EN12266
Lunghezza strutturale	API6D/ASME B16.10/EN558
Valutazioni di pressione e temperatura	ASME B16.34
Test ignifugo	Fuoco 6fa, fuoco 607
Standard di perdita bassi	ISO 15848-1, API 622
Design anticorrosivo	Nace MR 0175

Applicazione-Three-Tree Pneumatic Floating Ball Valve （con staffa‌ ‌）
Misurare	NPS 1/2 ″ ~ NPS 12 ″ DN15 ~ DN300
Intervallo di pressione	CL150 ~ CL2500 PN10 ~ PN260
Intervallo di temperatura	-20 ℃ ~ 450 ℃
Gamma di applicazioni	Applicabile a vari media come acqua, vapore, petrolio, gas liquefatto, gas naturale, gas a carbone, acido nitrico, acido acetico, terreni ossidanti, urea, ecc.
Modalità di unità	Trasmissione idraulica, pneumatica, elettrica, manuale e di marcia.
Coperchio del corpo/valvola della valvola	Falzamenti: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, F3, LF5, MONEL Casting: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Superficie di tenuta	PTFE rinforzato, para-polifenilene (RPTFE, PPL), metallo
Gambo della valvola	‌A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Palla	A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5
Asta	Grafite di amianto, grafite flessibile, politetrafluoroetilene

Struttura e caratteristiche principali

1. Il corpo della valvola è costituito da un corpo sinistro, corpo destro e corpo medio, collegato da bulloni per facilitare lo smontaggio, la manutenzione e la sostituzione dei componenti interni.

2.La design a sfera mobile utilizza la pressione dei media per spingere le superfici di tenuta, raggiungendo la tenuta bidirezionale adatta per le frequenti operazioni di apertura/chiusura.

3. Una piattaforma alta standardizzata (conforme a ISO 5211) è integrata nella parte superiore dello stelo della valvola, a supporto dell'installazione diretta di attuatori pneumatici (ad es. Tipi di pistone rack-and-pinion).

4.La piattaforma Design semplifica l'installazione dell'attuatore, si adatta alle teste pneumatiche da più marchi e riduce i costi di retrofit.

5. Il corpo della valvola è comunemente realizzato in acciaio inossidabile 304/316L, che offre una forte resistenza alla corrosione per chimico, trattamento delle acque e ambienti simili.

6. Le superfici di setazione possono essere selezionate come PTFE o guarnizioni dure in metallo.

Three Piece Pneumatic Floating Ball Valve With Bracket
