Valvola a farfalla a spigola seduta morbida

La valvola a farfalla a tracolla di wafer seduta morbida è uno dei prodotti che aspettano possono fornire ai clienti di tutto il mondo. Il suo sedile della valvola di gomma è realizzato in gomma naturale di alta qualità accuratamente selezionata dai nostri professionisti e può essere utilizzato su oleodotti alimentari con fiducia. Non abbiamo solo prezzi eccellenti, ma anche di qualità affidabile, nonché servizi perfetti di approvvigionamento e post-vendita.

Invia richiesta

Descrizione del prodotto

Come produttore di valvole professionali, gli aspetti sono vissuti e tengono il passo con i tempi. La valvola a farfalla a tracolla del wafer seduta morbida progettata da noi ha i seguenti punti di progettazione core:
1. Gomba sede della valvola ad alta elasticità: il contenuto di gomma del sedile della valvola EPDM è del 50%. Attribuiamo grande importanza alla qualità. La valvola è stata simulata per oltre 10.000 volte di apertura e chiusura per garantire perdite.
Le proprietà di riferimento del sedile della valvola sono le seguenti: Shore A durezza/grado 72 ± 3, 200%Stress di trazione/MPa≥6, resistenza alla trazione MPA≥15, Elungamento a rottura/%≥350, deformazione permanente a rottura/interruzione/rottura/≦ 10%≦ 10, forza lacrima/kN.m-1 ≥35, deviazione permanente (70 ℃ 22H, compressa 25%) a 32%)/≦ ≦ ≦ 10%).
Allo stesso tempo, questa sede della valvola a bordo largo con un diametro di circa 20 mm ha una superficie di contatto più ampia con la flangia della tubazione rispetto alla sede della valvola a bordo stretto e ha migliori prestazioni di tenuta di installazione.
2. La piastra di farfalla e l'albero della valvola sono collegati senza perni per evitare perdite e corrosione causata dall'installazione di pin. Inoltre, l'albero della valvola è facile da smontare, che facilita la sostituzione della sede della valvola, riducendo i costi e la difficoltà di manutenzione e sostituzione.
3. Il corpo della valvola è dotato di un dispositivo anti-volo, che è più sicuro.

Standard di implementazione

Standard di progettazione	API 609, EN593, BS 5155, Gost
Standard di fine	ANSI B16.1 Cl. 125lb e B16.5 Cl. 150lb Di 2501 PN6/PN10/PN16/, EN 1092 PN6, PN10 e PN16 Come 2129 Tabella D ed E BS 10 Tabella D ed E MSS SP44 Cl. 150lb AWWA C207 150LB ISO 2531 PN6, PN10 e PN16 ISO 7005 PN6, PN10 e PN16
Ispezione e test	API 598, ISO 5208, EN 12266-1, Gost
Faccia a faccia	API 609, EN 558, ISO 5752, MSS SP 67, Din 3202
Flangia superiore	ISO 5211

Applicazione

Temperatura operativa	-45 ℃ ~ 150 ℃
Misurare	2 "-80", DN50-DN2000
Pressione di lavoro / CWP	16BAR 10BAR
Conchiglia	24BAR 15BAR
Foca	18 bar 10 bar
Test d'aria	6bar 6bar
Ambiente operativo	BASTRAST E BILGE SISTEMA ELATTURA CHIMICA Piante di desalinizzazione, piattaforme di perforazione, acqua potabile Polvere secca, cibo e bevande, piante a gas Industria mineraria HAVC, industria cartacea, maneggevolezza della sabbia, acqua di mare, industria dello zucchero TERMO TRATTAMENTO DI ACQUA TECNICA Acqua reflue
Operatore	Leva, ingranaggi, elettrico, pneumatico, ecc.
Materiale del corpo	Ghisa, ferro duttile, acciaio al carbonio, acciaio inossidabile, al-bronzo, ecc.
DISCO	Ghisa in ghisa in ghisa in acciaio in acciaio inossidabile al-bronzo
Gambo	2CR13 F304 F316 F51 F53 Monel K500
POSTO A SEDERE	Buna nbr epdm viton ptfe hepdm neoprene hypalon naturale gomma naturale

Caratteristiche delle prestazioni

1. La valvola a farfalla a tracolla del wafer seduta morbida è di dimensioni ridotte, leggera, facile da installare e facile da smontaggio e mantenimento.
2. La struttura è semplice e compatta, con una velocità di apertura e chiusura operativa di 90.
3. La coppia è piccola durante il funzionamento, che è il risparmio di manodopera e la luce.
4. La perdita di test del gas è zero e la tenuta è strettamente garantita.
5. Materiali componenti diversi possono essere selezionati e applicati a vari supporti.
6. Le caratteristiche del flusso tendono ad essere lineari e le prestazioni di regolazione sono buone.
7. Nel test di apertura e chiusura, può resistere a decine di migliaia di volte, il che dimostra pienamente la lunga durata di servizio.
8. Può essere usato come valvola di fine.

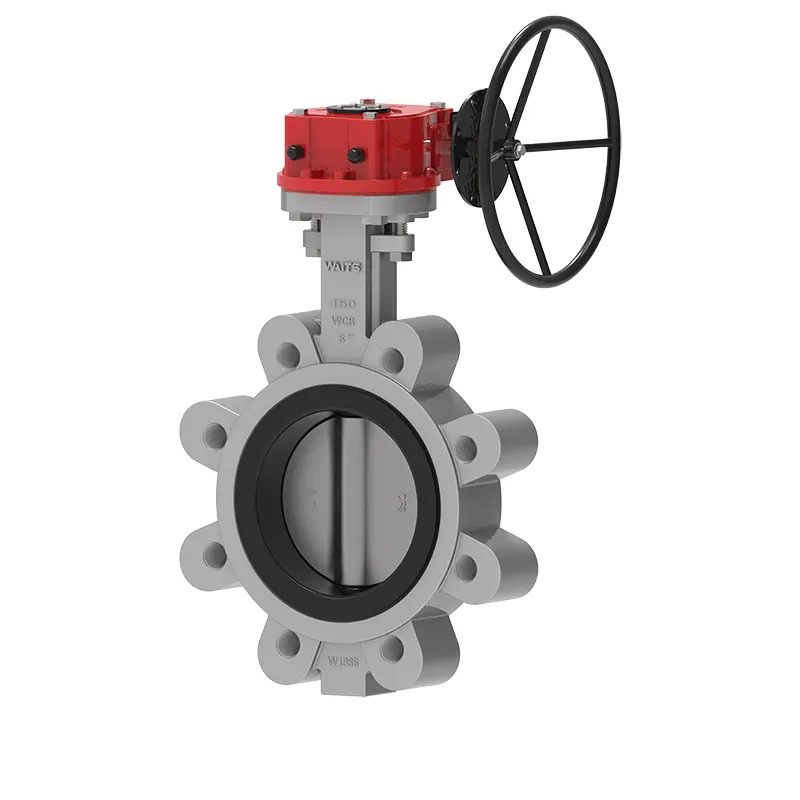

Soft Seated Wafer Lug Butterfly Valve
