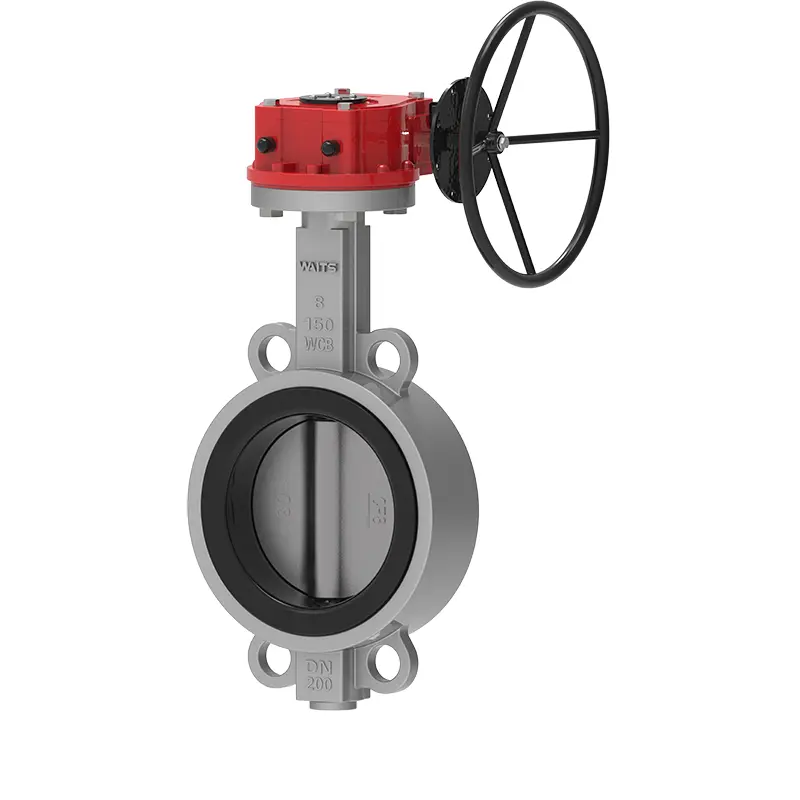

Valvola di farfalla del wafer seduto morbido

Aspetta è un produttore e un fornitore di valvole di grandi dimensioni in grado di fornire una valvola a farfalla wafer seduta morbida. Questa valvola utilizza un sedile della valvola di gomma, preferibilmente in gomma di alta qualità naturale, che può raggiungere la certificazione del grado alimentare. Ha un'ottima applicazione nella fabbrica di fonti di latte neozelandese e nella pianta di desalinizzazione di Israele.

Invia richiesta

Descrizione del prodotto

La morbida valvola a farfalla di wafer di Witts ha i seguenti progetti durante la progettazione e la produzione ed è stata migliorata in termini di prestazioni:
Gomma sedile della valvola elastica alta
Il contenuto di gomma del sedile della valvola EPDM è del 50%ed è stato testato per più di 10.000 volte in test di apertura e chiusura della simulazione senza perdite.
Shore una durezza/grado 72 ± 3.200%Stress di trazione/MPa≥6, resistenza alla trazione MPa≥15, allungamento a rottura/%≥350, deformazione permanente a rottura/%≦ 10, lacrime/kn.m-≥35, deformazione permanente della compressione (70 ℃*22h, velocità di compressione 25%)/%≦ 20.
Rispetto alla sede della valvola a bordo stretto, la sede della valvola a bordo largo ha una superficie di contatto più ampia con la flangia della tubazione, con un diametro di circa 20 mm e migliori prestazioni di tenuta di installazione.
2-La piastra farfalla e l'albero della valvola sono collegati senza perni, il che può evitare completamente perdite e corrosione causata dall'installazione di pin. L'albero della valvola è facile da smontare, il che è conveniente per la sostituzione del sedile della valvola.
3-Il corpo della valvola è dotato di un dispositivo anti-volo, che è migliore e più sicuro da utilizzare in condotta.

Standard di implementazione

Standard di progettazione	API 609, EN 593, BS5155, Gost
Standard di fine	Standard di implementazione ANSI B16.1 Cl. 125lb e B16.5 Cl. 150lb Di 2501 PN6/PN10/PN16/, EN 1092 PN6, PN10 e PN16 Come 2129 Tabella D ed E BS 10 Tabella D ed E MSS SP44 Cl. 150lb AWWA C207 150LB ISO 2531 PN6, PN10 e PN16 ISO 7005 PN6, PN10 e PN16
Ispezione e test	API 598, ISO 5208, EN 12266-1, Gost
Faccia a faccia	API 609, EN 558, ISO 5752, MSS SP 67, Din 3202
Flangia superiore	ISO 5211

Applicazione

Temperatura operativa	-45 ℃ ~ 150 ℃
Misurare	2 "-80", DN50-DN2000
Pressione di lavoro / CWP	16BAR 10BAR
Conchiglia	24BAR 15BAR
Foca	18 bar 10 bar
Test d'aria	6bar 6bar
Ambiente operativo	BASTRAST E BILGE SISTEMA ELATTURA CHIMICA Piante di desalinizzazione, piattaforme di perforazione, acqua potabile Polvere secca, cibo e bevande, piante a gas Industria mineraria HAVC, industria cartacea, maneggevolezza della sabbia, acqua di mare, industria dello zucchero TERMO TRATTAMENTO DI ACQUA TECNICA Acqua reflue
Operatore	Leva, ingranaggi, elettrico, pneumatico, ecc.
Materiale del corpo	Ghisa, ferro duttile, acciaio al carbonio, acciaio inossidabile, al-bronzo, ecc.
DISCO	Ghisa in ghisa in ghisa in acciaio in acciaio inossidabile al-bronzo
Gambo	2CR13 F304 F316 F51 F53 Monel K500
POSTO A SEDERE	Buna nbr epdm viton ptfe hepdm neoprene hypalon naturale gomma naturale

Caratteristiche delle prestazioni

1. La valvola a farfalla del wafer seduto morbido è di dimensioni ridotte, leggera, facile da smontarsi e riparare.
2. La struttura è semplice e compatta, con una velocità di apertura e chiusura operativa di 90.
3. La coppia di lavoro è piccola, risparmio di manodopera e luce.
4. In termini di prestazioni di tenuta, la perdita di test del gas è zero, che è molto garantita.
5. Materiali componenti diversi possono essere selezionati e applicati a vari supporti.
6. Le caratteristiche del flusso tendono ad essere lineari e le prestazioni di regolazione sono buone.
7. Il numero di test di apertura e chiusura può raggiungere decine di migliaia di volte e la durata del servizio è lunga.
