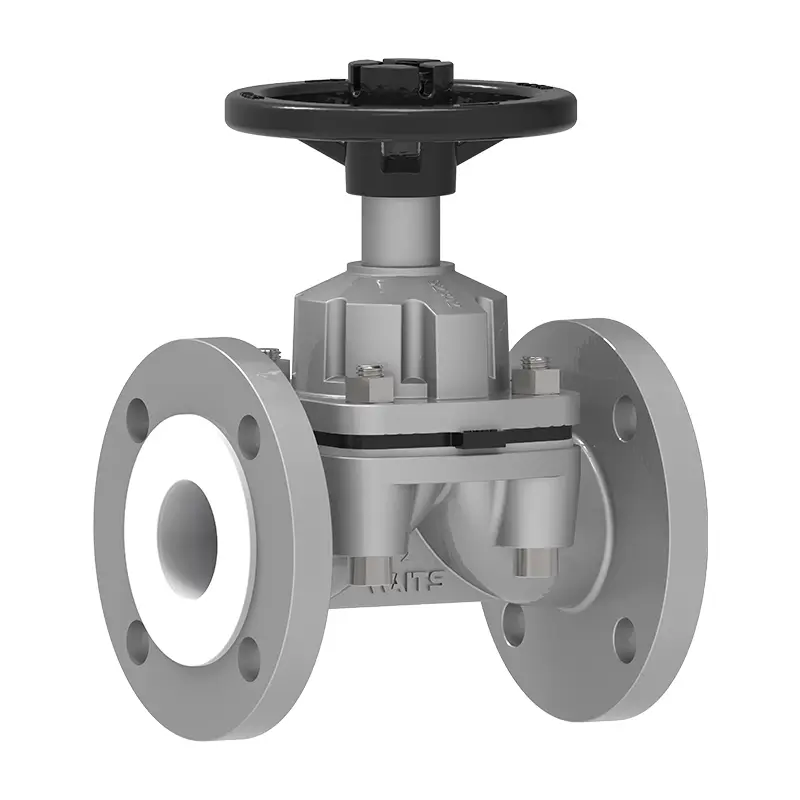

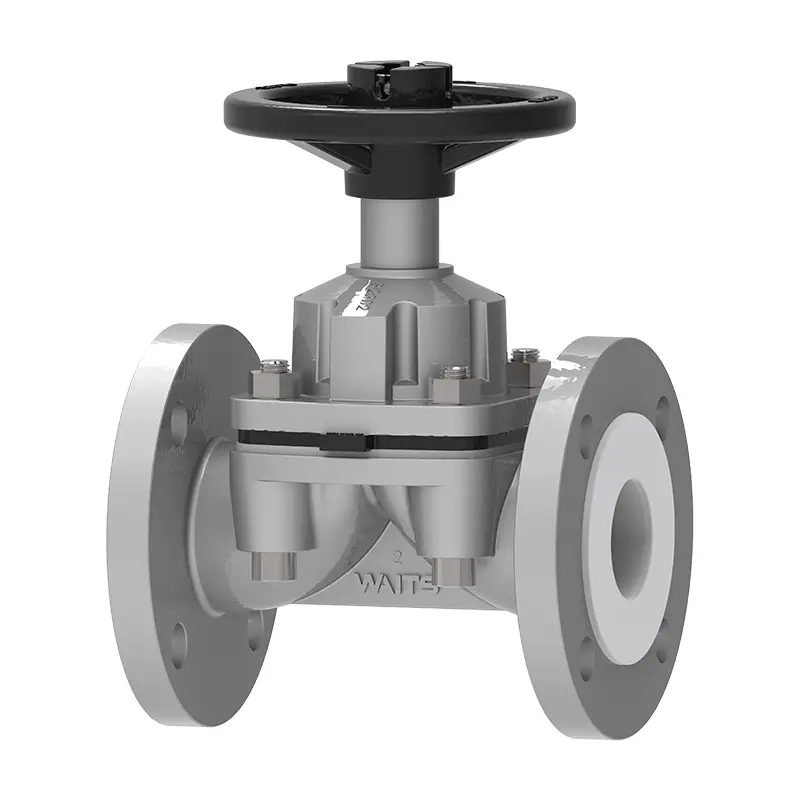

Valvola diaframma foderata PTFE

Se stai acquistando valvola di attesa per la valvola di alta qualità per la prima volta, forniamo un servizio guida amichevole per i principianti. Abbiamo scritto molti articoli sulle caratteristiche della valvola e le linee guida di manutenzione. Queste risorse non solo aiutano i clienti a scegliere la valvola giusta, ma fungono anche da "enciclopedia" per gli ingegneri delle valvole alle prime armi. Scegli noi e avrai un fornitore affidabile!

Invia richiesta

Descrizione del prodotto

Valvola di attesa PTFE La valvola del diaframma foderato è una valvola resistente alla corrosione e durevole che isola il mezzo dalle parti metalliche attraverso un diaframma fluoroplastico e raggiunge l'apertura/chiusura e la sigillatura attraverso la deformazione elastica del diaframma. Adatto per acidi, cloro, acqua clorata e soluzioni, acqua deionizzata, sale, soluzioni alcaline, sostanze chimiche di calce e rame. Il nostro prodotto ha una cavità priva di cavità, un design a bassa emissione e un sigillo dello stelo privo di perdite. Indicatore di posizione. Le parti meccaniche sono isolate dal fluido.

Corpo della valvola: ghisa, ferro duttile, acciaio a carbonio WCB o acciaio inossidabile CF8M. Rivestimento (plastica): DN15 - D200: 3mm.

Coperchio valvola: ghisa o ferro duttile.

Pressione: PN10-16.

Opzionale: stelo non abile. La valvola adotta un design a tenuta di gas, che è facile da mantenere. Le sue parti sostituibili possono essere facilmente sostituite online e sono disponibili dallo stock.

La caratteristica del nucleo della valvola diaframma foderata PTFE è che il mezzo non contatta la struttura metallica interna del corpo della valvola. È adatto a condizioni di lavoro dure con forte corrosione, elevata purezza, facile inquinamento o particelle contenenti.

Ampiamente utilizzato nelle industrie chimiche, farmaceutiche, di protezione ambientale ed elettronica.

Caratteristiche e vantaggi

Closing a tenuta di gas (Classe VI)

Nessun design della cavità

Facile manutenzione/bassa manutenzione

Manutenzione online (voce più alta)

Il sigillo dello stelo è privo di perdite

Indicatore di posizione standard

Valvola diaframma fodera per standard di implementazione
Standard di progettazione	MSS - SP - 88, BS 5156
Standard di flangia	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
Metodi di connessione	Rf
Test e accettazione	Fire 598, EN12266
Lunghezza strutturale	API6D/ASME B16.10/EN558
Valutazioni di pressione e temperatura	ASME B16.34
Test ignifugo	/
Standard di perdita bassi	ISO 15848-1, API 622
Design anticorrosivo	Nace MR 0175
Valvola diaframma foderata di applicazione
Misurare	NPS 1/2 ”~ NPS 14 ″ DN15 ~ DN350
Intervallo di pressione	CL150 ~ CL150 PN10 ~ PN16
Intervallo di temperatura	PTFE-50 ° C ~+180 ° C.
Gamma di applicazioni	Industria chimica, industria farmaceutica, ingegneria ambientale, semiconduttore ed elettronica, sistemi energetici, ecc.
Corpo valvola	Falzamenti: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, MONEL, PTFE-Lined Casting: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2, PTFE-Lined
Piastra valvola	Acciaio al carbonio, acciaio inossidabile, foderato di PTFE
Gambo della valvola	‌A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Sedile della valvola	Grafite di amianto, grafite flessibile, politetrafluoroetilene, lega a base di ferro

Caratteristiche del prodotto

1. Indicatore di posizione della valvola

La valvola diaframma foderata PTFE può visualizzare chiaramente lo stato aperto o chiuso della valvola.

2. Design del limitatore di ictus

Impedisce l'apertura o la chiusura eccessive durante il funzionamento.

3. Estende la durata del diaframma

Eccellenti prestazioni anti-fiato, piccola resistenza al flusso e forte capacità di flusso.

4. Struttura del sigillo weir

Può realizzare accuratamente la funzione di taglio dei media della pipeline.

5. Isolamento del diaframma

Isolare la cavità del corpo della valvola dalla cavità del coperchio della valvola, in modo che le parti di flusso possano essere isolate dal contatto tra il mezzo.
