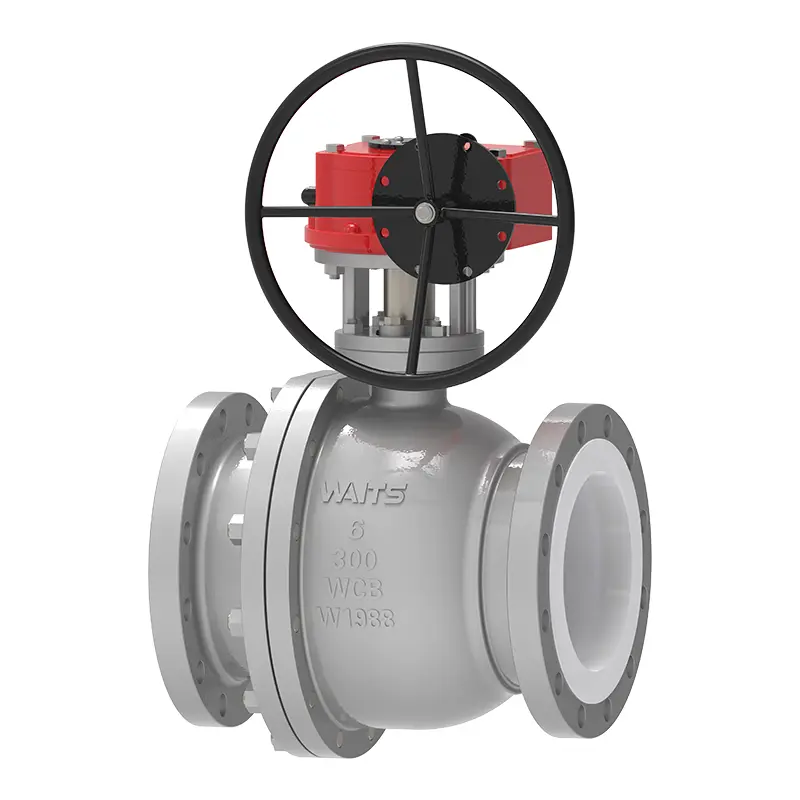

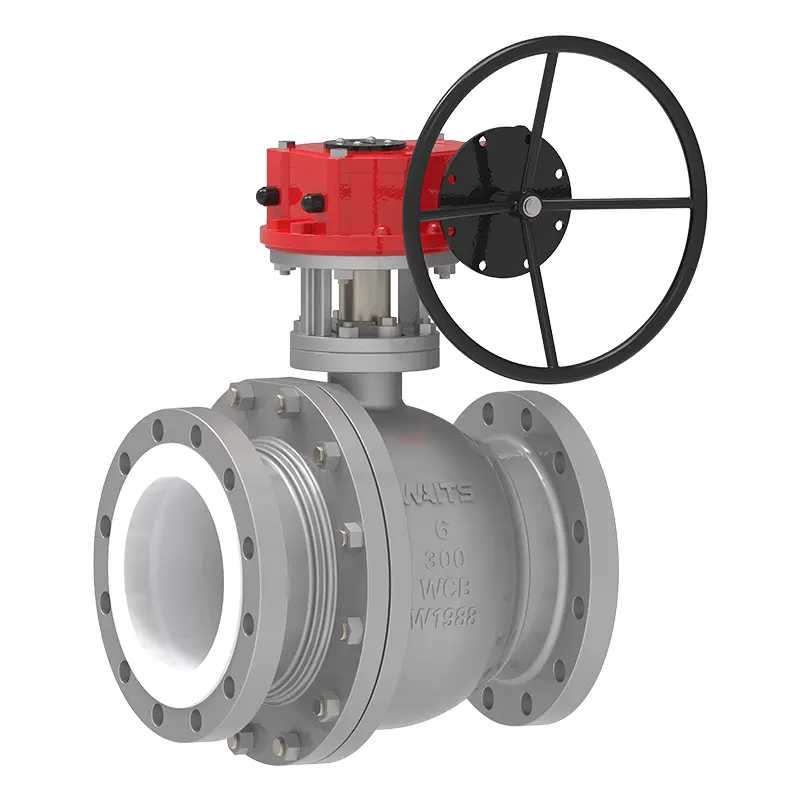

Valvola a sfera rivestita in PTFE con ingranaggio

La valvola a sfera rivestita in PTFE con ingranaggio di alta qualità della valvola Waits è una valvola azionata da un meccanismo a ingranaggi. La trasmissione ad ingranaggi può ottenere decelerazione e amplificazione della coppia e può essere facilmente azionata tramite volantino o attuatore. È particolarmente adatto per occasioni di grosso calibro o ad alta pressione, risparmiando più manodopera e facilitando il controllo remoto rispetto alle valvole a sfera manuali. La sede della sfera e della valvola è solitamente sigillata con materiali metallici o non metallici (come PTFE, guarnizioni metalliche dure), con tenuta affidabile, bassa resistenza al flusso e apertura/chiusura rapida. È ampiamente utilizzato in settori quali quello chimico, farmaceutico, alimentare e di protezione ambientale.

La valvola a sfera rivestita in PTFE a ingranaggi è dotata di un canale di flusso diretto per ottenere una chiusura positiva riducendo al minimo la caduta di pressione e la turbolenza del fluido. Poiché la sfera è indipendente dallo stelo, può muoversi liberamente lungo l'asse della valvola in posizione chiusa, ma non può ruotare rispetto allo stelo. Quando la pressione di linea viene applicata alla sfera nello stato chiuso, la sfera si sposta leggermente a valle per mantenere il contatto con la sede a valle, ottenendo così la tenuta primaria.

Le valvole a sfera rivestite vengono solitamente installate indipendentemente dalla direzione del flusso e sono particolarmente adatte per la produzione automatizzata grazie ai cuscinetti di montaggio ISO.

Caratteristiche:

1. Guarnizione dello stelo a basse emissioni

Le emissioni ridotte sono ottenute grazie agli anelli di tenuta in PTFE solido precompresso e al premistoppa regolabile. Poiché la sfera può muoversi indipendentemente dallo stelo in posizione chiusa, i carichi laterali indotti dalla pressione sulla guarnizione dello stelo vengono eliminati, garantendo un'eccellente tenuta dello stelo anche dopo migliaia di cicli.

2. Stelo a prova di esplosione

La valvola a sfera rivestita in PTFE a ingranaggi ha un design efficiente dello stelo che non si spegne.

3. Dispositivo antistatico

Il collegamento antistatico tra stelo e corpo è ottenuto tramite molle.

4. Sede della valvola autocompensante

La sede della valvola è progettata per fornire sempre una tenuta affidabile con una coppia operativa minima, indipendentemente dall'alta o dalla bassa pressione.

5. Fodera

Rivestimento in puro PFA, ancorato all'interno della valvola, adatto per applicazioni con vuoto.

Note sulla manutenzione del prodotto

1. Lubrificare regolarmente l'ingranaggio a vite senza fine (utilizzare grasso a base di litio) per evitare macinazioni a secco e usura.

2.Ruotare lentamente il volantino durante il funzionamento per evitare che carichi d'urto danneggino i componenti della trasmissione.

3. È vietato il funzionamento a temperatura eccessiva e pressione eccessiva (il fluoroplastico è soggetto a deformazione ad alte temperature).

4. Ispezionare il rivestimento per eventuali danni (come bolle o crepe) durante la manutenzione di spegnimento e sostituirlo tempestivamente.

Vantaggi del prodotto

1. Risparmio di manodopera ed efficienza

L'ingranaggio riduce la velocità e aumenta la coppia, riducendo significativamente la forza operativa per valvole di grande diametro.

2. Controllo preciso

Il volantino richiede più rotazioni per la regolazione fine dell'apertura (ad esempio, regolazione del flusso), adatto a scenari che richiedono un controllo preciso.

3.Struttura affidabile

I componenti della trasmissione sono realizzati con materiali metallici (come ingranaggi in lega di rame e alberi in acciaio inossidabile), resistenti all'usura e con una lunga durata.
