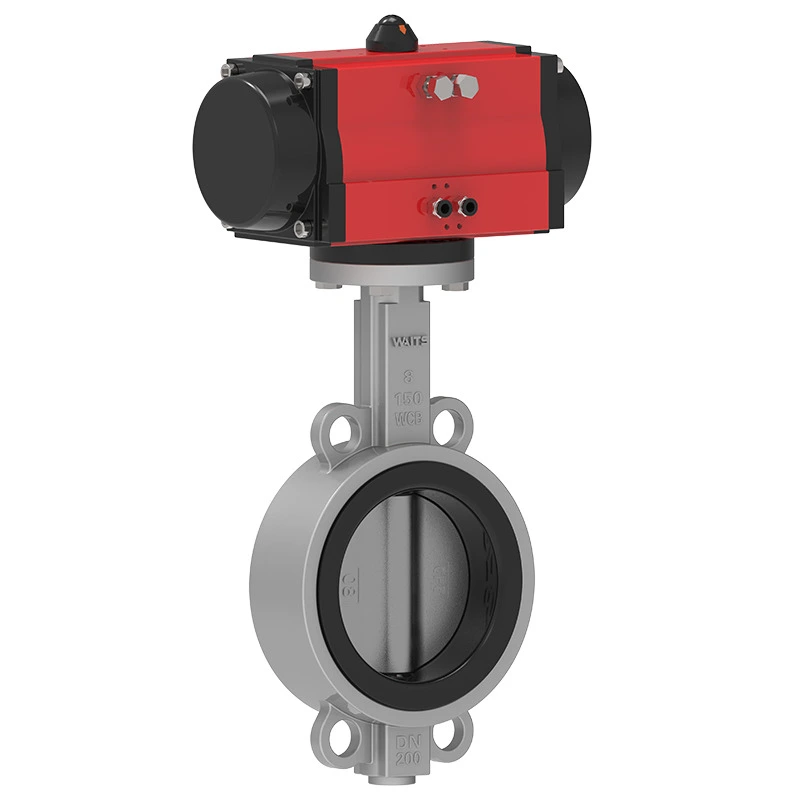

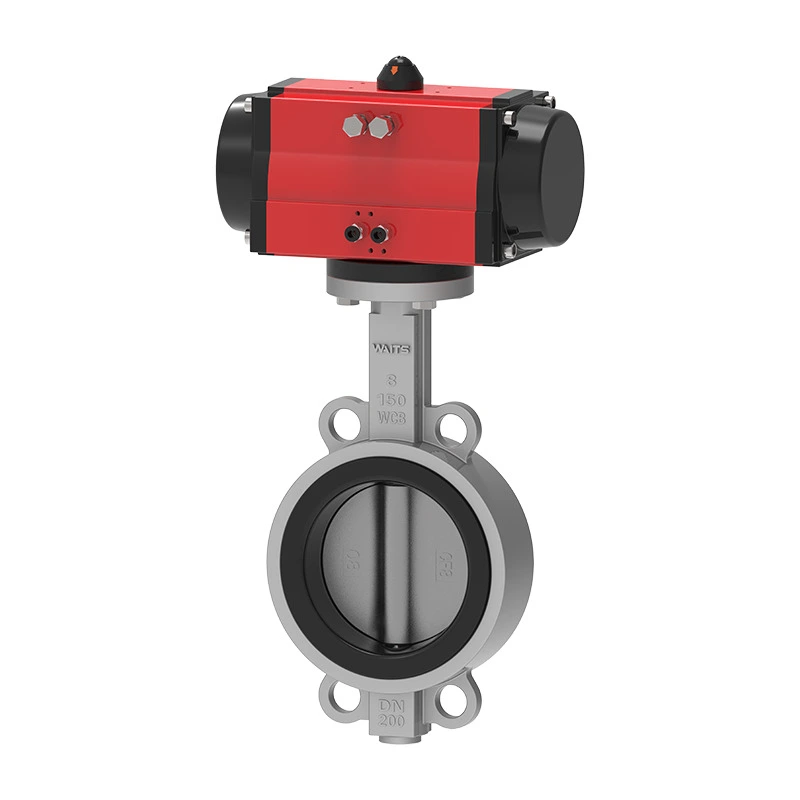

Valvola a farfalla concentrica wafer pneumatica

La valvola a farfalla concentrica wafer pneumatica di Waits offre un'ampia gamma di applicazioni: regolazione precisa del flusso nella fornitura di acqua, controllo dell'erogazione del lubrificante e gestione del flusso di gas nei sistemi di raccolta delle polveri. Dotato di flangia superiore ISO5211 per la compatibilità universale dell'attuatore, il design a bassa coppia garantisce un funzionamento regolare, un consumo energetico ridotto e un'elevata efficienza in condizioni diverse e impegnative.

Invia richiesta

Descrizione del prodotto

Flessibilità di progettazione:
1. Colore abbinato alla codifica o al marchio dell'impianto per una chiara identificazione della tubazione.
2. Progettato per adattarsi: spaziatura delle alette e spessore del corpo personalizzabili per spazi ristretti e uscite della pompa.
3. Integrazione pneumatica completa: compatibile con i principali marchi per un'automazione senza soluzione di continuità.

Vantaggi dell'approvvigionamento:
1. Personalizzazione completa: nessun retrofit, consegna più rapida, costi inferiori.
2. Preventivi rapidi e supporto di esperti: garantisce dimensionamento, colore e compatibilità corretti.
3. Affidabile e resistente alla corrosione: ideale per sistemi OEM o retrofit di impianti.

Standard di implementazione

Norma di progettazione	API 609, EN 593, BS 5155, GOST
Fine norma	ANSI B16.1 CL. 125LB e B16.5 CL. 150 libbre DIN 2501 PN6/PN10/PN16/, EN 1092 PN6, PN10 e PN16 AS 2129 Tabella D ed E BS 10 Tabella D ed E MSS SP44 CL. 150 libbre AWWA C207 150LB ISO 2531 PN6, PN10 e PN16 ISO 7005 PN6, PN10 e PN16
Ispezione e prova	API 598, IS0 5208, EN 12266-1, GOST
Faccia a faccia	AP 609, EN 558, ISO 5752, MSS SP 67, DIN 3202
Flangia superiore	ISO 5211

Applicazione

Temperatura operativa	-45℃~150℃
Misurare	2"-80", DN50-DN2000
Pressione di esercizio/CWP	16BAR 10BAR
Conchiglia	24BAR 15BAR
Foca	18BAR 10BAR
Prova dell'aria	6BAR 6BAR
Ambiente operativo	Sistema di zavorra e sentina Lavorazioni chimiche Impianti di desalinizzazione, impianti di perforazione, acqua potabile Polveri secche, Alimenti e bevande, Impianti gas HAVC Industria mineraria, Industria della carta, Movimentazione della sabbia, Acqua di mare, Industria dello zucchero Trattamento termotecnico delle acque Acque reflue
Operatore	Leva, ingranaggio, elettrico, pneumatico, ecc.
Materiale del corpo	Ghisa, ferro duttile, acciaio al carbonio, acciaio inossidabile, bronzo AL, ecc.
Disco	Ghisa, ferro duttile, acciaio al carbonio, acciaio inossidabile, bronzo AL
Gambo	2CR13 F304 F316 F51 F53 Monel K500
Posto a sedere	BUNA NBR EPDM VITON PTFE HEPDM Neoprene Hypalon Gomma naturale
