Descrizione del prodotto

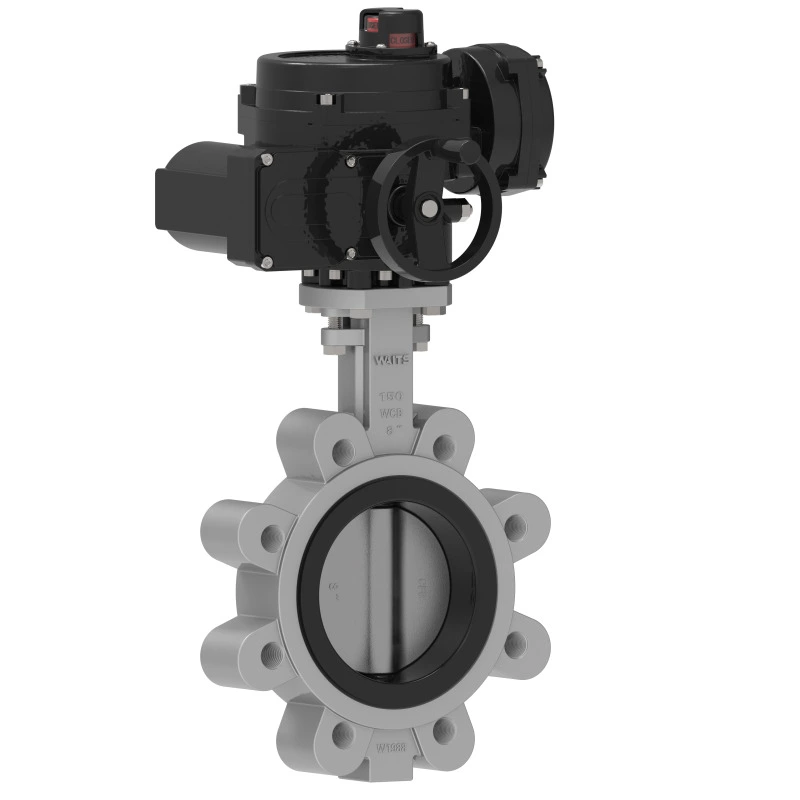

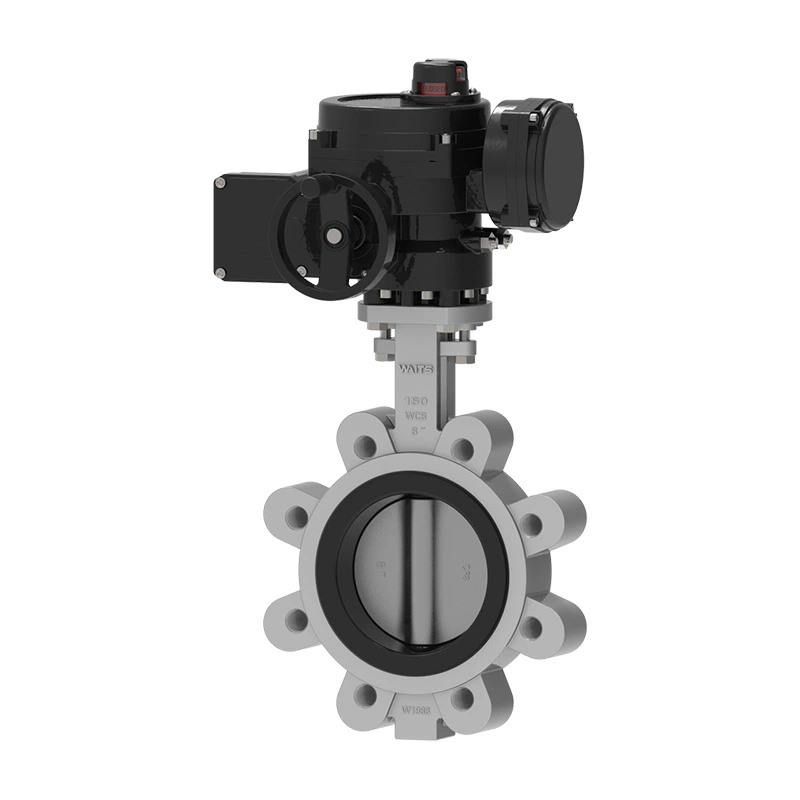

La valvola a farfalla concentrica con aletta elettrica è caratterizzata da resistenza agli urti con un corpo ispessito (materiale opzionale per servizio) e sede in gomma rinforzata. Ideali per le linee di pasta di legno e acque bianche nella produzione della carta, che operano a temperature comprese tra -5°C e 90°C, resistono all'impatto delle fibre, riducono i danni alle valvole e garantiscono una produzione continua.

Standard di implementazione

Norma di progettazione	API 609, EN 593, BS 5155, GOST
Fine norma	ANSI B16.1 CL. 125LB e B16.5 CL. 150 libbre DIN 2501 PN6/PN10/PN16/, EN 1092 PN6, PN10 e PN16 AS 2129 Tabella D ed E BS 10 Tabella D ed E MSS SP44 CL. 150 libbre AWWA C207 150LB ISO 2531 PN6, PN10 e PN16 ISO 7005 PN6, PN10 e PN16
Ispezione e prova	API 598, IS0 5208, EN 12266-1, GOST
Faccia a faccia	AP 609, EN 558, ISO 5752, MSS SP 67, DIN 3202
Flangia superiore	ISO 5211

Applicazione

Temperatura operativa	-45℃~150℃
Misurare	2"-80", DN50-DN2000
Pressione di esercizio/CWP	16BAR 10BAR
Conchiglia	24BAR 15BAR
Foca	18BAR 10BAR
Prova dell'aria	6BAR 6BAR
Ambiente operativo	Sistema di zavorra e sentina Lavorazioni chimiche Impianti di desalinizzazione, impianti di perforazione, acqua potabile Polveri secche, Alimenti e bevande, Impianti gas HAVC Industria mineraria, Industria della carta, Movimentazione della sabbia, Acqua di mare, Industria dello zucchero Trattamento termotecnico delle acque Acque reflue
Operatore	Leva, ingranaggio, elettrico, pneumatico, ecc.
Materiale del corpo	Ghisa, ferro duttile, acciaio al carbonio, acciaio inossidabile, bronzo AL, ecc.
Disco	Ghisa, ferro duttile, acciaio al carbonio, acciaio inossidabile, bronzo AL
Gambo	2CR13 F304 F316 F51 F53 Monel K500
Posto a sedere	BUNA NBR EPDM VITON PTFE HEPDM Neoprene Hypalon Gomma naturale
