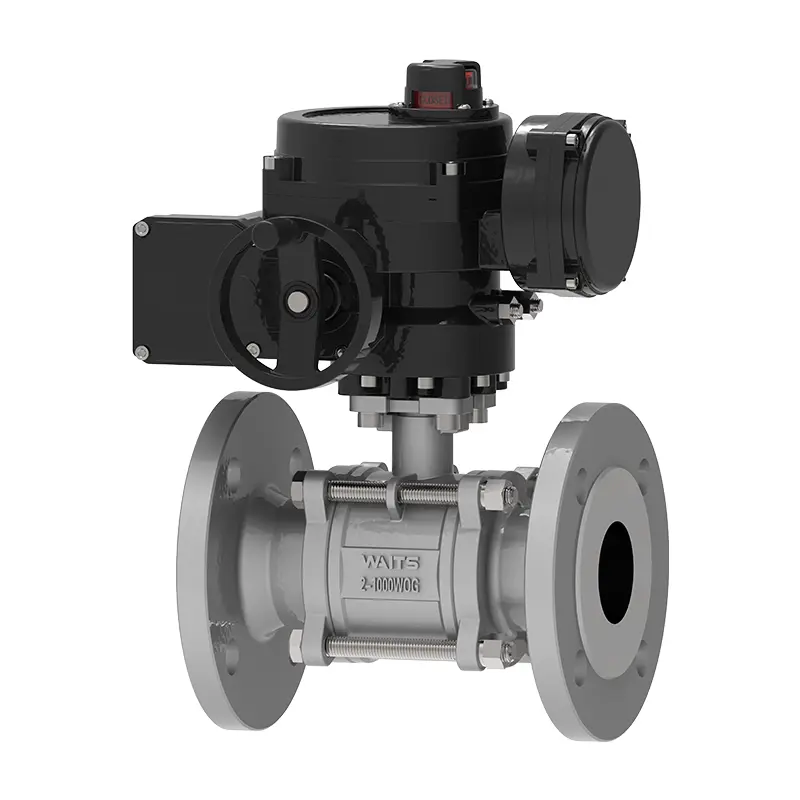

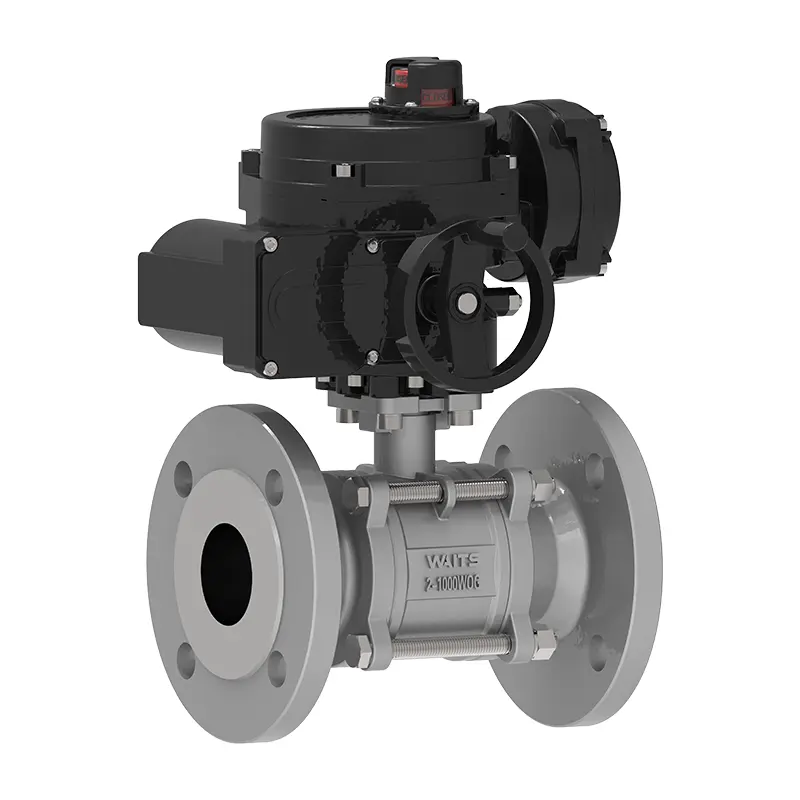

Valvola a sfera mobile a tre pezzi flangiata a tre pezzi

La valvola a tre pezzi della valvola a tre pezzi di attesa è resistente, controllata in modo intelligente e raggiunge un'efficace automazione del flusso. Dalla consultazione tecnica pre-vendita e la pianificazione della soluzione all'installazione post-vendita, alla messa in servizio, alla manutenzione e alla riparazione, la valvola di attesa può anche progettare valvole a sfera a due pezzi con staffe di montaggio per facilitare le applicazioni di automazione. Waits Valve ha istituito un sistema di servizio completo completo.

Invia richiesta

Descrizione del prodotto

Il corpo della valvola di attesa valvola elettrica a tre pezzi la valvola a sfera fluttuante è divisa in tre parti e adotta il design della valvola a sfera elettrica standard. L'intervallo di dimensioni è NPS 2 ″ ″ NPS 4 ″ DN50 ~ DN100 e la pressione di lavoro WOG è CL150 ~ CL2500 PN10 ~ PN260. Forniamo una gamma completa di valvole a sfera a tre pezzi con varie connessioni terminali, tra cui estremità filettate, estremità di saldatura del butt, estremità di saldatura a socket e connessioni a Tri-clamp.

La struttura unica della valvola di attesa rende più convenienti lo smontaggio e la manutenzione: il sedile della sfera e della valvola può essere ispezionato e sostituito senza disassemblare la conduttura, il che riduce notevolmente la difficoltà e il costo della manutenzione. In termini di prestazioni di tenuta, la struttura a tre pezzi fornisce una distribuzione di pressione più uniforme e ha un effetto di tenuta, mentre la modalità di trasmissione elettrica realizza il controllo automatico. Questa valvola viene spesso utilizzata negli scenari di condutture industriali con elevata frequenza di manutenzione della valvola e requisiti di tenuta rigorosi.

Standard di implementazione Elettrica a tre pezzi Valvola a sfera fluida
Standard di progettazione	6D/Fire Fire 608, BS5351
Standard di flangia	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
Metodi di connessione	Rf
Test e accettazione	Fire 598, EN12266
Lunghezza strutturale	API6D/ASME B16.10/EN558
Valutazioni di pressione e temperatura	ASME B16.34
Test ignifugo	Fuoco 6fa, fuoco 607
Standard di perdita bassi	ISO 15848-1, API 622
Design anticorrosivo	Nace MR 0175

Valvola a sfera flangiata a tre pezzi ad applicazione elettrica
Misurare	NPS 2 ″ ~ NPS 4 ″ DN50 ~ DN100
Intervallo di pressione	CL150 ~ CL2500 PN10 ~ PN260
Intervallo di temperatura	-20 ℃ ~ 400 ℃
Gamma di applicazioni	Applicabile a vari media come acqua, vapore, petrolio, gas liquefatto, gas naturale, gas a carbone, acido nitrico, acido acetico, terreni ossidanti, urea, ecc.
Modalità di unità	Trasmissione idraulica, pneumatica, elettrica, manuale e di marcia.
Coperchio del corpo/valvola della valvola	Falzamenti: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, F3, LF5, MONEL Casting: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Superficie di tenuta	PTFE rinforzato, para-polifenilene (RPTFE, PPL), metallo
Gambo della valvola	‌A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Palla	A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5
Asta	Grafite di amianto, grafite flessibile, politetrafluoroetilene, lega a base di ferro

Struttura centrale e principio di lavoro

1. Il corpo della valvola è costituito da sezioni sinistra, destra e intermedia collegate da bulloni, consentendo lo smontaggio rapido per la manutenzione e la sostituzione dei componenti interni.

2.La sfera si sposta verso la superficie di sigillatura di uscita sotto la pressione dei media, raggiungendo la tenuta bidirezionale adatta a frequenti cicli di funzionamento.

3. Integrazione di un attuatore elettrico a quarto di svolta che supporta il controllo di rotazione di 0-90 ° per la regolazione del flusso o le funzioni di onda/spegnimento, direttamente compatibile con i sistemi di controllo industriale.
