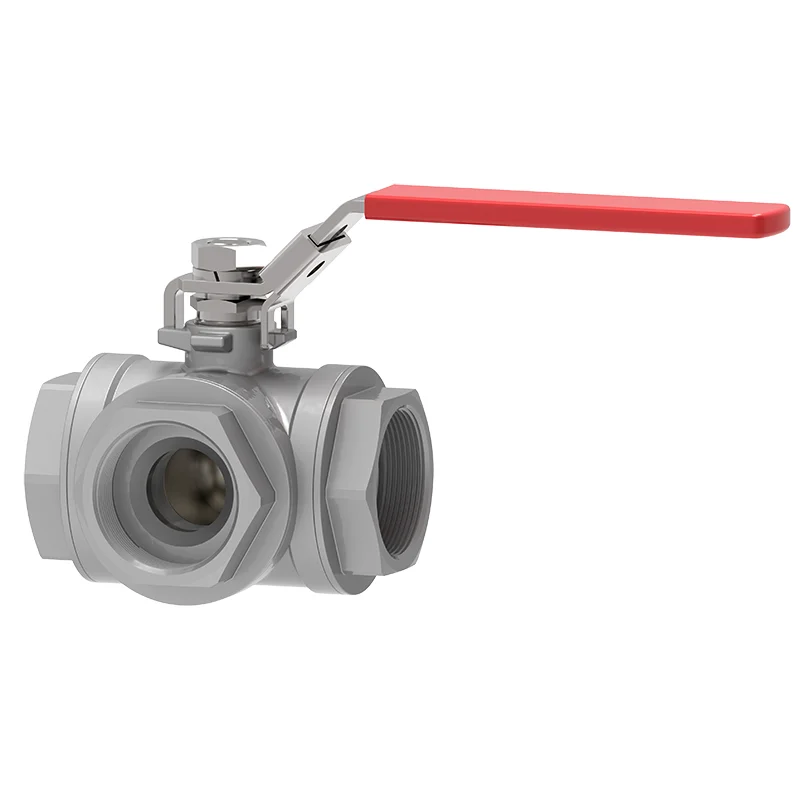

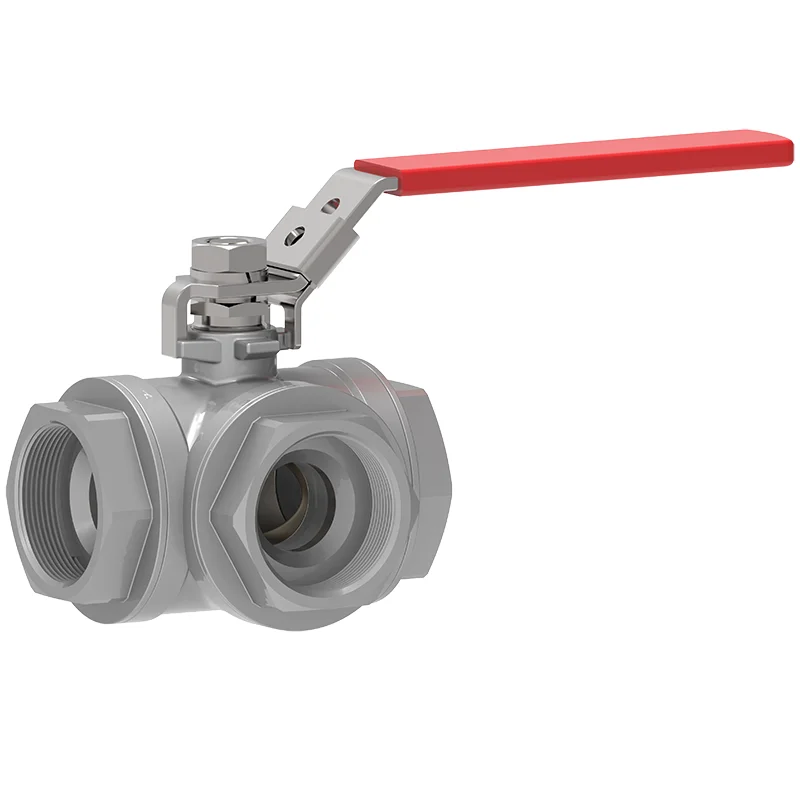

Valvola a sfera NPT a 3 vie

Valvola di attesa La valvola a sfera NPT a 3 vie adotta una struttura avanzata di tenuta morbida e dura per ottenere una perdita ultra bassa. La guarnizione morbida PTFE può fornire una tenuta stretta in condizioni di bassa pressione, mentre la tenuta in metallo è realizzata con materiali durevoli e macinazione di precisione. Quando sei ad alta temperatura, alta pressione o ambiente corrosivo, i tuoi ingegneri possono ottenere perdite zero se usano i nostri prodotti.

Invia richiesta

Descrizione del prodotto

La valvola a sfera NPT a 3 vie di alta qualità progettata e prodotta da Waits Valve è costituita principalmente da corpo della valvola, sfera, stelo e dispositivo di tenuta. La palla, come componente centrale, collabora a stretto contatto con il sedile della valvola per ottenere la tenuta. Ogni porta adotta il thread interno NPT per una facile installazione. Lo stelo della valvola scorre attraverso il corpo della valvola e si collega con la sfera. Ruotare lo stelo della valvola e la sfera ruota nel corpo della valvola, realizzando così la commutazione e il controllo del canale del fluido.

La valvola a sfera NPT a 3 vie è la nostra serie di valvole a sfera manuale a tre vie in acciaio inossidabile. La valvola è costituita da un corpo della valvola e tappi terminali per tre porte. Quando sono richieste più modalità di flusso, la valvola a tre vie può essere utilizzata per controllare il flusso. Queste valvole possono ottenere lo stesso effetto senza installare valvole a tre vie e più.

Se è necessario deviare i media da una fonte in due posizioni diverse o da più fonti a una posizione, una valvola a sfera a tre vie è la scelta ideale. Basta girare la maniglia per cambiare il serbatoio da cui viene consegnato o estratto il supporto.

Standard di implementazione-3 Valvola a sfera NPT
Standard di progettazione	API6D/API608/BS5351
Standard di discussione	ASME ANSI B1.2
Connessione	Npt
Accettazione del test	Fire 598 EN12266
Lunghezza della struttura	API6D/ASME B16.10/EN558
Valutazioni di pressione e temperatura	ASME B16.34
Test di incendio	API6FA API607
Basso standard di perdita	API 622
Design anticorrosivo	Nace MR 0175

Applicazione della valvola a sfera NPT a 3 vie
Misurare	NPS 1/2 ″ ~ NPS 6 ″ DN15 ~ DN150
Intervallo di pressione	CL150 ~ CL2500 PN10 ~ PN260
Intervallo di temperatura	-20 ℃ ~ 400 ℃
Applicazione	Miscelazione di medicina liquida, regolamentazione della distribuzione del flusso d'acqua, metallurgia, produzione di carta, costruzione navale, carburante per navi, ecc.
Modalità di unità	Trasmissione idraulica, pneumatica, elettrica, manuale e di marcia.
Coperchio del corpo/valvola della valvola	Falzamenti: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Casting: DI A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Palla	Falzamenti: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel,
Superficie di tenuta	Le guarnizioni della sede della valvola sono generalmente realizzate con materiali elastici come il politetrafluoroetilene
Gambo della valvola	A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Dado dello stelo valvola	Lega di rame
Asta	Grafite di amianto, grafite flessibile, politetrafluoroetilene, lega a base di ferro

Caratteristiche del prodotto

1. Valvola a sfera NPT a 3 vie adotta la progettazione del canale di flusso di tipo L o T, che supporta la diversione dei media, la confluenza e la commutazione della direzione.

2. Materiali di tenuta di alta qualità assicurano buone prestazioni di tenuta ad alta pressione e ad alta temperatura.

3. Waits Valve fornisce una varietà di materiali (come acciaio inossidabile, ottone) per adattarsi a vari mezzi corrosivi.

4. Il tuo ingegnere deve solo ruotare di 90 gradi per aprire/chiudere, il che è veloce e conveniente.

5. Questa valvola è di dimensioni ridotte e di peso, quindi puoi acquistarla per applicazioni con spazio limitato.
