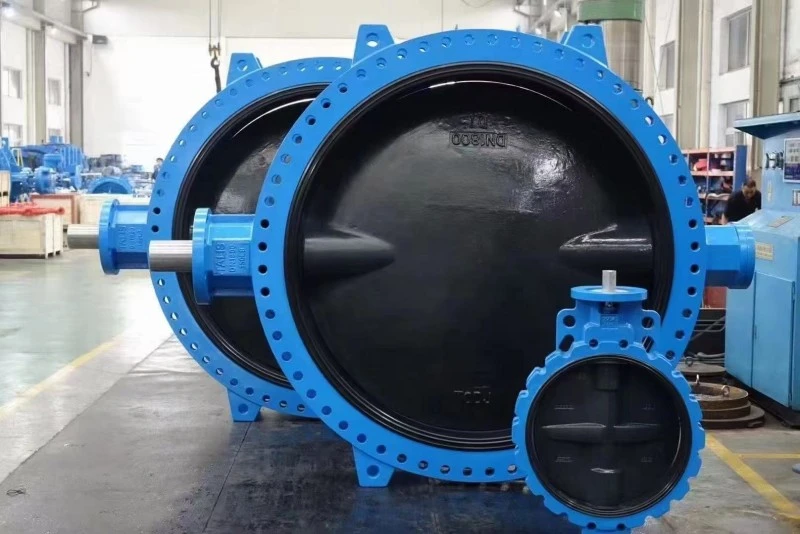

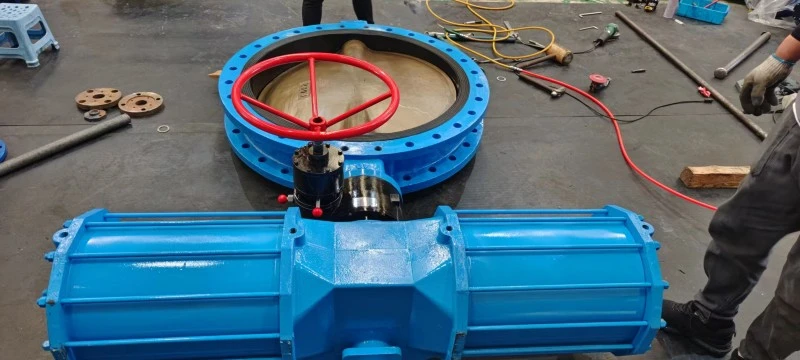

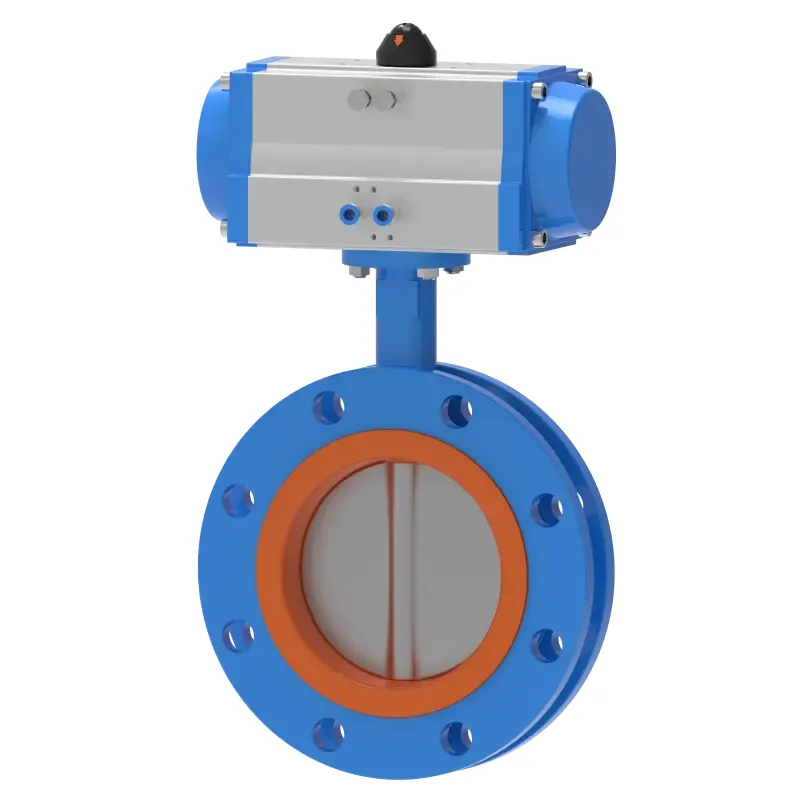

Valvola a farfalla con flangia di tipo U

Valvola di attesa La valvola a farfalla con flangia di tipo U è durevole, di piccole dimensioni, leggera e composta solo da poche parti. Inoltre, può essere aperto e chiuso rapidamente. Quando la valvola a farfalla flangiata è in posizione completamente aperta, lo spessore della piastra a farfalla è l'unica resistenza al flusso del fluido attraverso il corpo della valvola, quindi la caduta di pressione generata dalla valvola è molto piccola e ha migliori caratteristiche di controllo del flusso. I tipi di tenuta della valvola a farfalla con flangia tipo U sono tenuta elastica e tenuta metallica. Valvola di tenuta elastica, l'anello di tenuta può essere incorporato nel corpo valvola o installato attorno alla piastra a farfalla.

Caratteristica

1. La valvola a farfalla ha una struttura semplice, un volume ridotto, un peso leggero ed è composta da poche parti. Inoltre, è sufficiente ruotare di 90° per aprire e chiudere rapidamente, facilitando il funzionamento. Allo stesso tempo, la valvola ha buone caratteristiche di controllo del fluido.

2. La struttura è semplice e compatta e può essere aperta/chiusa rapidamente a 90 °.

3. Coppia operativa estremamente bassa, risparmio energetico.

4. La curva di flusso tende verso una linea retta, indicando eccellenti prestazioni di regolazione.

5. Ampia gamma di scelta dei materiali, adatta a vari supporti.

Basta ruotare di 90 ° per aprire e chiudere rapidamente, facile da usare. Allo stesso tempo, la valvola a farfalla con flangia di tipo U ha eccellenti caratteristiche di controllo del fluido.

La durata delle valvole a tenuta metallica è solitamente più lunga di quella delle valvole a tenuta elastica, ma è difficile ottenere una tenuta completa.

Confronto tra la valvola a farfalla con flangia tipo U e la valvola a farfalla a doppio morsetto

1. Materiale (somiglianza):

Corpo valvola: ghisa grigia; Ferro duttile; Acciaio al carbonio.

Disco della valvola: ferro duttile (nichelato o rivestito in nylon); acciaio inossidabile 304/316; Bronzo alluminio.

Stelo della valvola: acciaio inossidabile 410/416/304/316.

Sede valvola: gomma EPDM; Gomma nitrilica; teflon; Gomma fluorurata; eparina; Gomma cloroprenica; Sede della valvola in metallo.

2. Pressione (somiglianza):

CLASSE 125/150； PN10/16/25

3. Ambito di applicazione:

La valvola a farfalla con flangia di tipo U è diversa dalle valvole a farfalla con morsetto o con capocorda in quanto utilizza connessioni flangiate e ha una lunghezza della faccia terminale più corta.

Se è necessario utilizzare valvole a farfalla per il controllo del flusso, la cosa più importante è scegliere la dimensione e il tipo di valvola corretti. Il principio strutturale delle valvole a farfalla è particolarmente adatto alla realizzazione di valvole di grande diametro. Le valvole a farfalla non sono solo ampiamente utilizzate nelle industrie generali come quella del petrolio, del gas naturale, dei prodotti chimici e del trattamento delle acque, ma anche nei sistemi di raffreddamento dell'acqua delle centrali termoelettriche.

Se è necessario utilizzare una valvola a farfalla con flangia di tipo U per il controllo del flusso, la cosa più importante è selezionare correttamente la dimensione e il tipo di valvola. Il principio strutturale delle valvole a farfalla è particolarmente adatto alla produzione di valvole di grande diametro. Le valvole a farfalla non sono solo ampiamente utilizzate nelle industrie generali come quella del petrolio, del gas naturale, dei prodotti chimici e del trattamento delle acque, ma anche nei sistemi di raffreddamento dell'acqua delle centrali termoelettriche.
