Descrizione del prodotto

La valvola a farfalla eccentrica doppia flangiata di Waits offre una tenuta superiore, un'usura ridotta e una lunga durata. Materiale del corpo personalizzabile per efficienza dei costi; il sedile in gomma morbida garantisce una tenuta affidabile. Ideale per acqua, acque reflue e sistemi municipali (da -10°C a 80°C). Conforme al settore alimentare: garantisce purezza e prestazioni affidabili.

Standard di implementazione

Norma di progettazione	API 609, EN 593, GOST
Fine norma	ANSI B16.1 CL. 125LB e B16.5 CL. 150 libbre DIN 2501 PN6/PN10/PN16/, EN 1092 PN6, PN10 e PN16 AS 2129 Tabella D ed E BS 10 Tabella D ed E MSS SP44 CL. 150 libbre AWWA C207 150LB ISO 2531 PN6, PN10 e PN16 ISO 7005 PN6, PN10 e PN16
	RF
Ispezione e prova	API 598, EN 12266-1, GOST
Faccia a faccia	API 609, EN 558, ASME B16.10, GOST
Flangia superiore	ISO 5211

Applicazione

Misurare	3"-80", DN80-DN2000
Valutazione della pressione	Classe 150-600, PN16-PN40
Temperatura operativa	Sedile morbido: -29~200℃, sedile in metallo: -29~450℃
Modalità di guida	Turbina, pneumatica, elettrica
Ambiente operativo	Sistema di zavorra e sentina Lavorazioni chimiche Impianti di desalinizzazione, impianti di perforazione, acqua potabile Polveri secche, Alimenti e bevande,Impianti gas HAVC Industria mineraria, industria della carta, movimentazione della sabbia, acqua di mare, industria dello zucchero Trattamento termotecnico delle acque Acque reflue
Operatore	Leva, ingranaggio, elettrico, pneumatico, ecc.
Materiale del corpo	Acciaio al carbonio, acciaio inossidabile, acciaio inossidabile duplex, acciaio legato, Monel, bronzo AI, ecc.
DISCO	Ghisa Ferro duttile Acciaio al carbonio Acciaio inossidabile AL-Bronzo
STELO	2CR13 F304 F316 F51 F53 Monel K500
POSTO A SEDERE	BUNA NBR EPDM VITON PTFE HEPDM Neoprene Hypalon Gomma naturale

Vantaggi prestazionali

1. Lunga durata: la valvola è appositamente progettata per proteggere efficacemente l'anello della sede della valvola dall'usura e dall'erosione.
2. Affidabilità: il design a doppio eccentrico garantisce prestazioni di tenuta ottimali e coppia ridotta.
3. Sostituzione semplice: la sede della valvola e la guarnizione possono essere sostituite rapidamente con l'aiuto di un kit di riparazione.
4. Facile manutenzione: il materiale ha una buona resistenza alla corrosione e non sono necessari tempi di inattività, lubrificazione e manutenzione.
5. Tenuta a pressione bidirezionale, nessuna limitazione della direzione del flusso durante l'installazione.

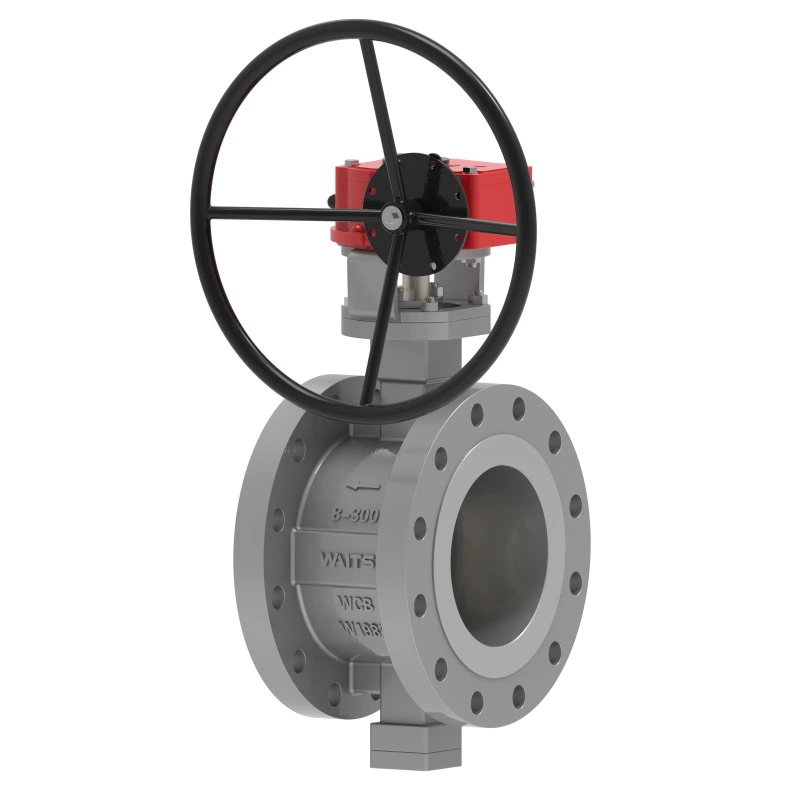

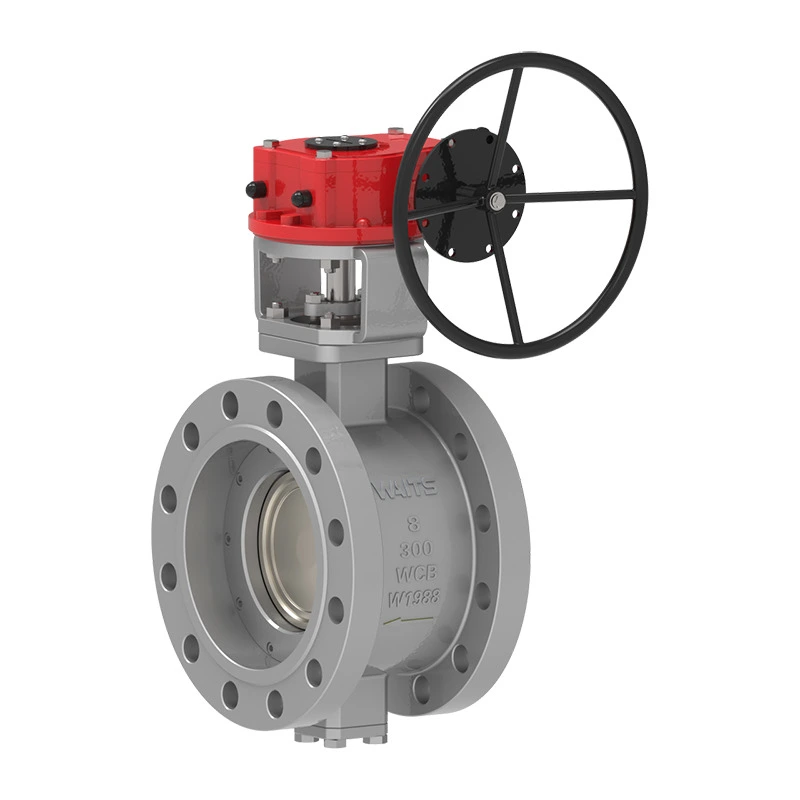

Flange Double Eccentric Butterfly Valve
