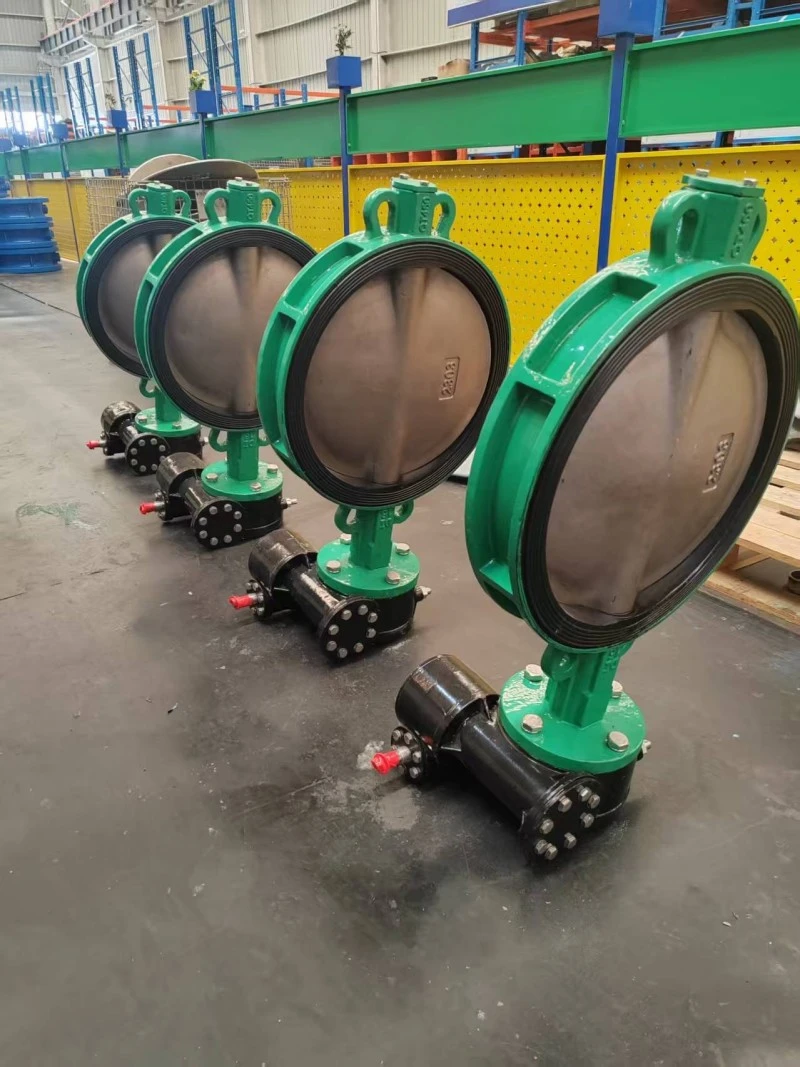

Valvola a farfalla wafer per ingranaggi antincendio

La valvola a farfalla wafer Fire Gear di Waits Valve è il prodotto principale della mia serie di protezione antincendio e ha ottenuto la certificazione ISO 9001 da DNV, Bureau Veritas, ABS e Lloyds. Questa serie di valvole a farfalla adotta il corpo e la piastra della valvola B148 C9500 di alta qualità, nonché lo stelo della valvola Monel K500. Se hai altre esigenze, non esitare a contattarci!

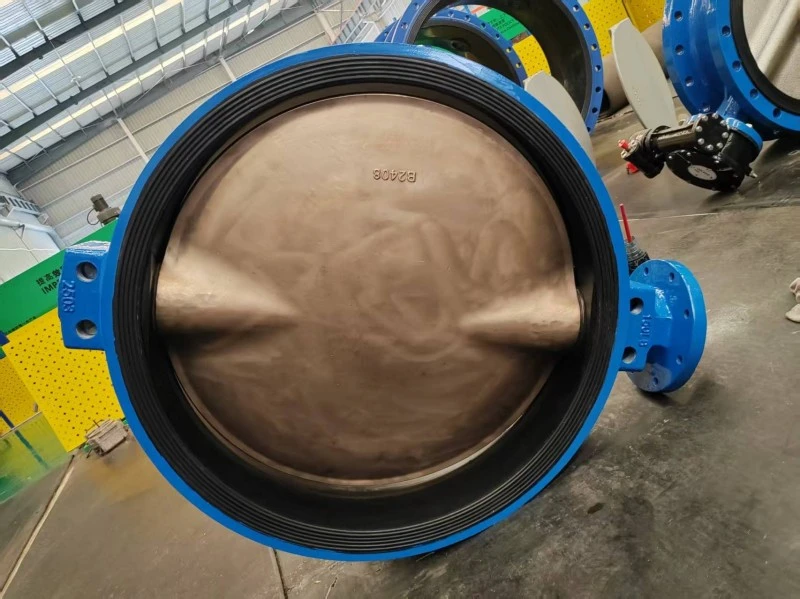

La piastra a farfalla si trova al centro della tubazione e un'asta che passa attraverso la piastra a farfalla è collegata all'attuatore esterno alla valvola. Gli attuatori rotanti possono rendere la piastra a farfalla parallela o perpendicolare alla direzione del flusso del fluido. A differenza delle valvole a sfera, le valvole a farfalla si trovano sempre all'interno del campo di flusso del fluido, quindi, indipendentemente dalla posizione della valvola, si verificherà una caduta di pressione nel fluido.

Caratteristica:

La valvola a farfalla wafer Fire Gear soddisfa o supera i requisiti degli standard EN 593 e MSS SP-67.

Il design del disco della valvola di solforazione garantisce una chiusura ermetica.

La valvola a farfalla Wafer Fire Gear è adatta per uso interno ed esterno.

Indicatore di posizione a forma di bandiera.

Interruttore di monitoraggio integrato.

La dimensione dell'estremità della scanalatura deve essere conforme allo standard AWWA C606 o ad altri standard per tubazioni IPS.

Le dimensioni da scartamento sono conformi allo standard MSS SP-67.

Certificazione UL/ULC 1091, certificazione FM 1112, VdS 2100-08en e certificazione 3C, nonché certificazione CNBOP.

Pressione di esercizio nominale:

Certificazione UL/ULC: 300 psi

Certificazione FM: 300 psi

Certificazione VdS e 3C: 16 bar

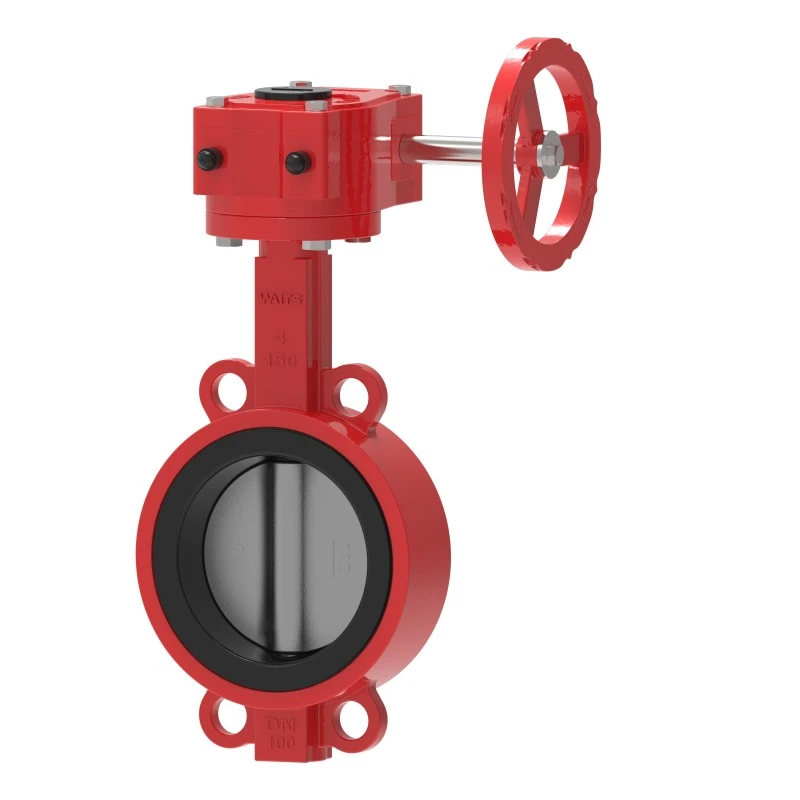

Descrizione del prodotto

Corpo valvola: ghisa sferoidale GGG40/50 o ghisa GG25

Stelo a 2 valvole: SS420/SS431/SS416

Piastra a 3 farfalle: ghisa sferoidale, ghisa. Acciaio inossidabile SS304 (CF8).

Sede a 4 valvole: EPDM o PTFE

Stelo della valvola: acciaio inossidabile

6-Rivestimento interno ed esterno in resina epossidica, con spessore superiore a 250 micron

7- Metodi di connessione: tipo a morsetto, tipo a capocorda, tipo a flangia

8- Pressione di lavoro: PN10/16; Intervallo di dimensioni: da 2 pollici a 72 pollici

9- Norme di progettazione: DIN, EN558-1, API609; Flangia superiore: ISO 5211;

10-Modalità operativa: volantino o ingranaggio a vite senza fine
