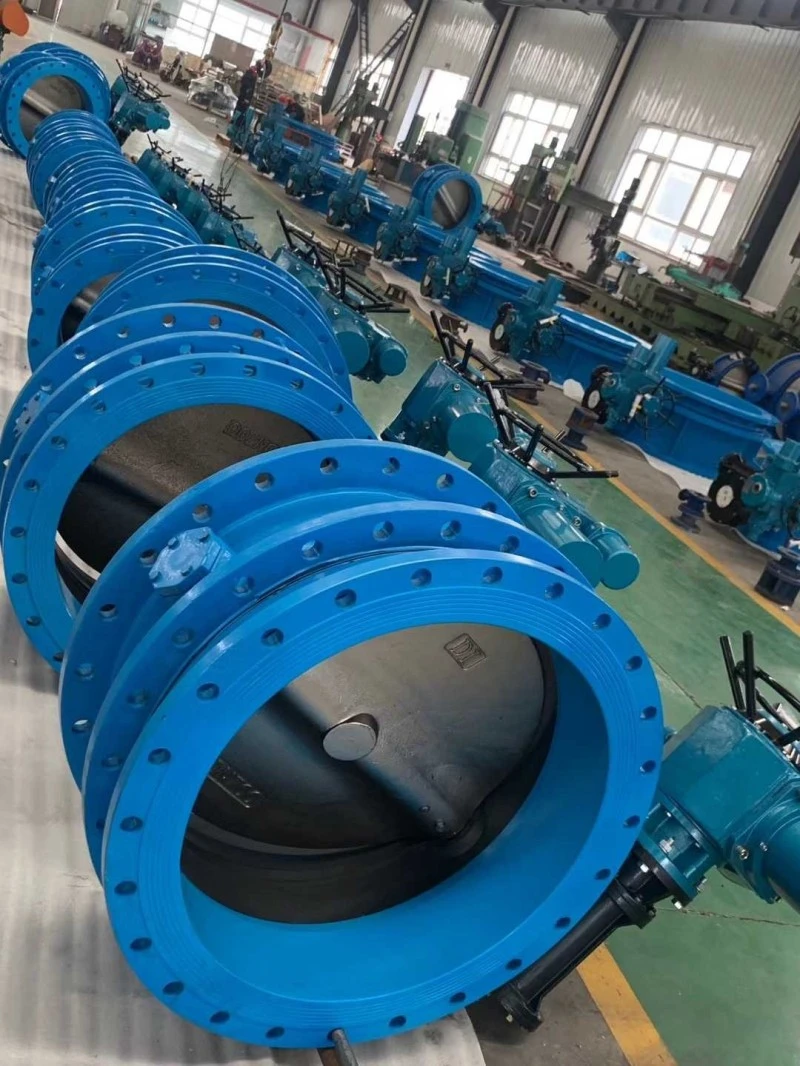

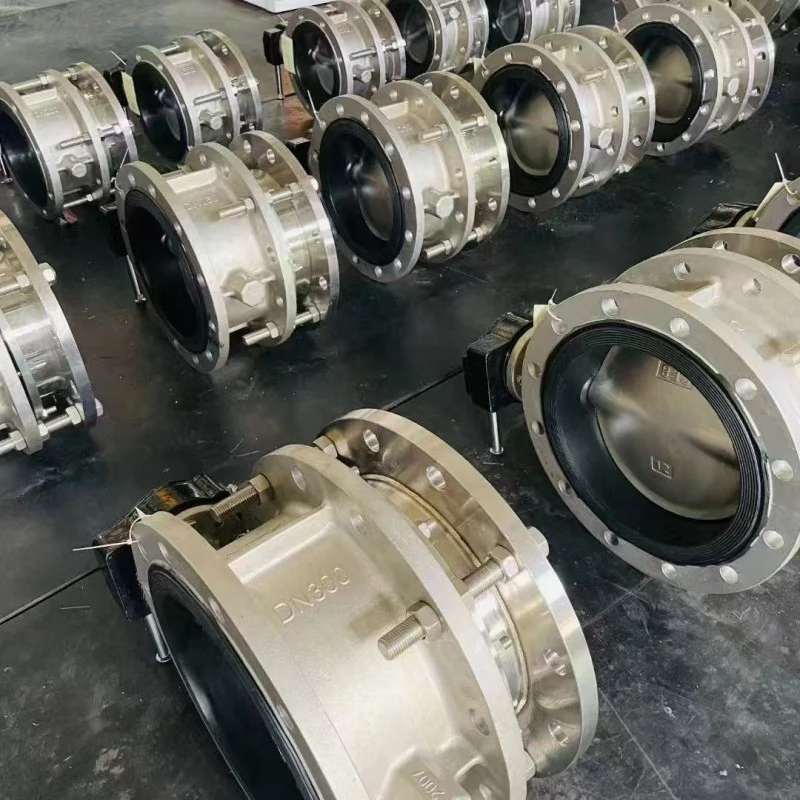

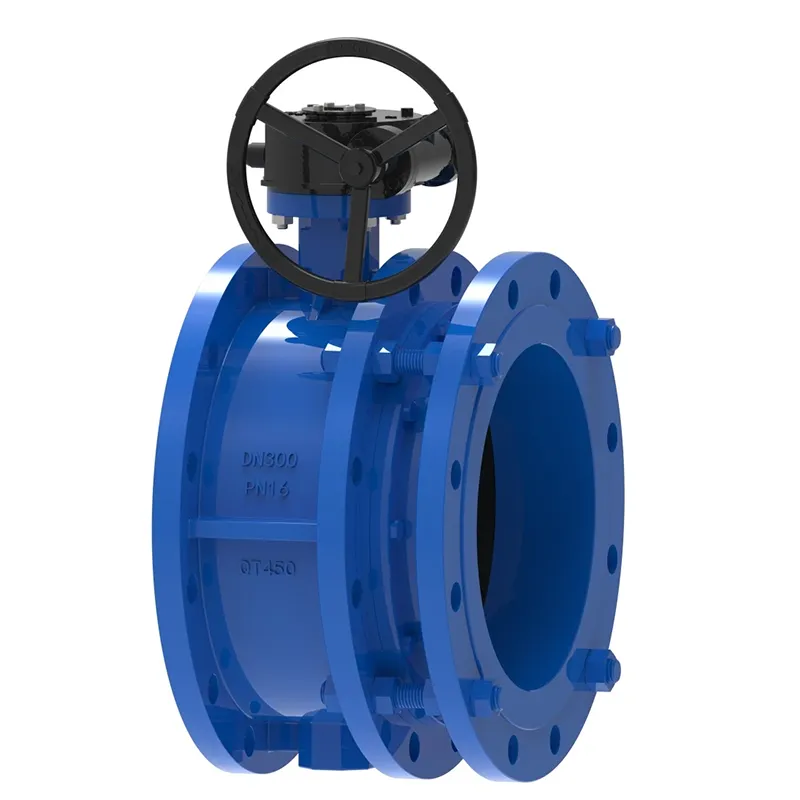

Valvola a farfalla concentrica con giunto di dilatazione

La piastra a farfalla della valvola a farfalla concentrica telescopica avanzata è installata nella direzione del diametro della tubazione. Nel canale cilindrico del corpo valvola a farfalla telescopica, la piastra a farfalla a forma di disco ruota attorno all'asse, con un angolo di rotazione compreso tra 0° e 90°. Quando ruotata di 90° la valvola è completamente aperta. Adatto per temperature ≤ 80 ℃, utilizzato nei settori petrolifero, chimico, alimentare, farmaceutico, tessile, cartario, energetico, di approvvigionamento idrico e di drenaggio, gasdotti per regolare il flusso, intercettare mezzi e compensare l'espansione e la contrazione termica delle tubazioni.

Vantaggi:

La valvola a farfalla concentrica telescopica (con una struttura che può estendersi entro un certo intervallo di lunghezza) non solo facilita lo smontaggio della valvola, ma riduce anche lo stress della tubazione e protegge la valvola. Allo stesso tempo, comprime anche il metodo di installazione delle valvole a farfalla e dei giunti di dilatazione, rendendo lo spazio più compatto. Normalmente queste tipologie di valvole non necessitano di particolare manutenzione ma richiedono solo il regolare controllo delle parti di espansione e contrazione per eventuali perdite e distacchi.

Il metodo di installazione della valvola a farfalla concentrica telescopica presenta grandi vantaggi, poiché è necessario smontare solo il giunto di dilatazione, il che consente di risparmiare molto spazio di manutenzione e di ottenere una manutenzione senza valvole (le valvole a farfalla sono più pesanti, i giunti di dilatazione sono più leggeri e l'intensità della manodopera è inferiore).

Precauzioni per l'installazione:

1. È severamente vietato smontare le valvole a farfalla con flange di espansione smontate nel cantiere di costruzione della tubazione; È severamente vietato allungare o accorciare ripetutamente la valvola a farfalla telescopica in cantiere.

2. I tubi su entrambe le estremità della valvola di espansione devono essere concentrici e le due superfici delle flange sui tubi devono essere parallele;

3. I bulloni di fissaggio della flangia devono essere serrati simmetricamente e non serrare i bulloni di fissaggio della flangia con forza su un lato;

4. Il tubo di espansione è installato dietro la valvola;

5. La parte di espansione della valvola di espansione non deve essere installata all'angolo o all'estremità della tubazione.

6. La valvola a farfalla con flangia di espansione deve essere posizionata in piano prima dell'installazione e non deve essere urtata a piacimento;

7. La lunghezza strutturale della valvola a farfalla concentrica telescopica è la lunghezza minima in fabbrica e viene tirata alla lunghezza di installazione (ovvero alla lunghezza di progetto) durante l'installazione;

Quando la lunghezza tra le tubazioni supera la lunghezza di installazione della valvola a farfalla di espansione, regolare la spaziatura della tubazione e non tirare con forza la valvola di espansione per evitare di danneggiarla;

9. La valvola a farfalla della valvola a farfalla concentrica telescopica può essere installata in qualsiasi posizione. Se utilizzato per la compensazione della temperatura, una volta completata l'installazione della tubazione, è necessario installare le staffe su entrambe le estremità lungo l'asse della tubazione per evitare che il tubo di espansione della valvola di espansione venga estratto. La forza di supporto della staffa viene calcolata secondo la seguente formula ed è severamente vietato rimuovere la staffa durante il funzionamento;

Come scegliere:

La forma strutturale della valvola a farfalla concentrica telescopica è divisa in due tipi: valvola a farfalla telescopica concentrica e valvola a farfalla telescopica eccentrica. In base ai diversi meccanismi di funzionamento, può essere suddiviso in valvole a farfalla telescopiche azionate da ingranaggi a vite senza fine, valvole a farfalla telescopiche pneumatiche e valvole a farfalla telescopiche elettriche.

A seconda dei diversi materiali di tenuta, è suddiviso in valvole a farfalla telescopiche a tenuta morbida e valvole a farfalla telescopiche a tenuta dura in metallo.

Le valvole a farfalla concentrate telescopiche vengono generalmente utilizzate per condotte di acqua pulita con temperature T>80 ℃ e le condutture non sono corrosive. Le valvole a farfalla telescopiche a tenuta stagna sono comunemente utilizzate nelle condotte per il trasferimento di calore del vapore con temperature T>425 ℃. Pertanto, quando si sceglie una valvola a farfalla telescopica, è necessario chiarire il mezzo, la temperatura, la pressione, ecc. per fare la scelta corretta.
