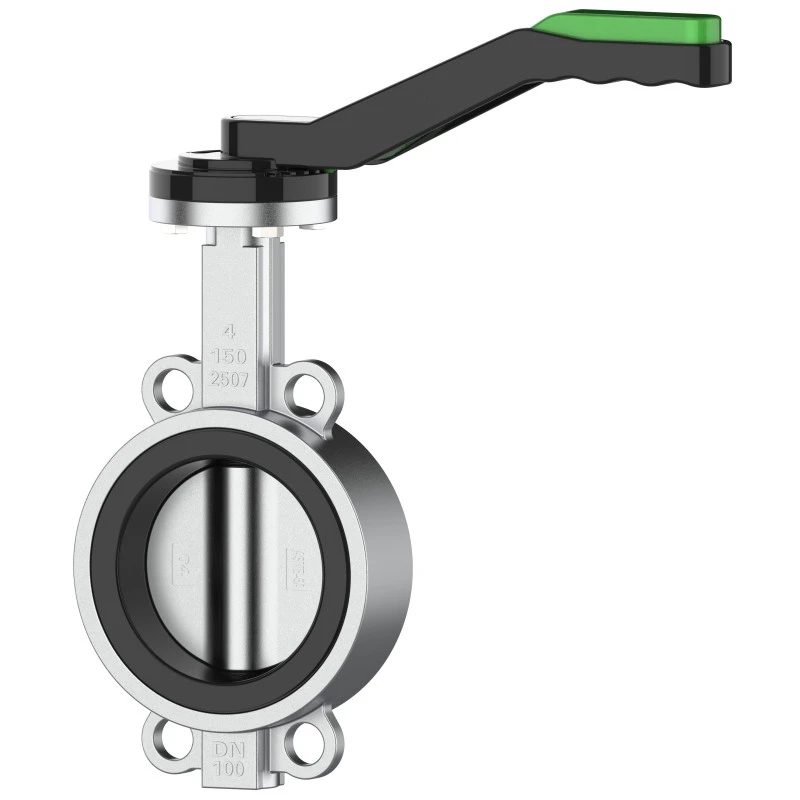

Valvola a farfalla wafer con leva in acciaio duplex

La valvola Waites, una valvola a farfalla wafer a leva economica (acciaio bifasico), presenta un corpo valvola in ghisa sferoidale con rivestimento epossidico, piastra della valvola in ghisa sferoidale nichelata, rivestimento in gomma nitrilica (NBR) e una parte superiore di installazione conforme agli standard ISO 5211. Il componente chiave per la tenuta è la sede della valvola in gomma. Abbiamo scelto una forma strutturale ragionevole, ovvero il tipo con scanalatura, e impostato un rapporto di compressione ragionevole per garantire che la valvola non presenti perdite entro l'intervallo di pressione specificato. Nel test della pressione dell'aria è stata ottenuta una tenuta completa senza perdite visibili.

Caratteristica:

valvola a farfalla wafer a leva (acciaio bifasico) flusso bidirezionale, sigillata al 100%.

La sede della valvola in gomma stampata/sostituibile è disponibile in una varietà di materiali.

Il design completamente universale del corpo valvola è adatto per l'installazione secondo tutti gli standard comunemente utilizzati, come ANSI, BS, DIN, IS, JIS, ecc.

La piastra della valvola a fessura e la valvola a stelo possono essere bloccate in 8 posizioni intermedie oltre alle posizioni chiusa e aperta.

La dimensione ridotta dei tubi dell'acqua faccia a faccia è conforme agli standard BS 5155/API 609/IS 13095/AWWA C 504.

La valvola a farfalla con wafer a leva (acciaio bifasico) non richiede manutenzione, è economica e soddisfa gli standard 97/23/CE (PED). Conforme alla direttiva CE 1115.

Applicabile alle flange PN6/10/16, ANSI 150, Tabella D e Tabella E.

Dettaglio:

Le valvole di attesa offrono un morsetto sulla struttura rivestita in NBR (gomma nitrilica), con una gamma di dimensioni da 2 pollici a 6 pollici.

Bloccare il funzionamento della leva o del cambio.

Intervallo di temperatura: da -10°C a 80°C.

Valutazione della pressione: da PN16 a 6 pollici.

Su richiesta possono essere fornite altre dimensioni, da 1/2 pollice a 24 pollici (POA).
