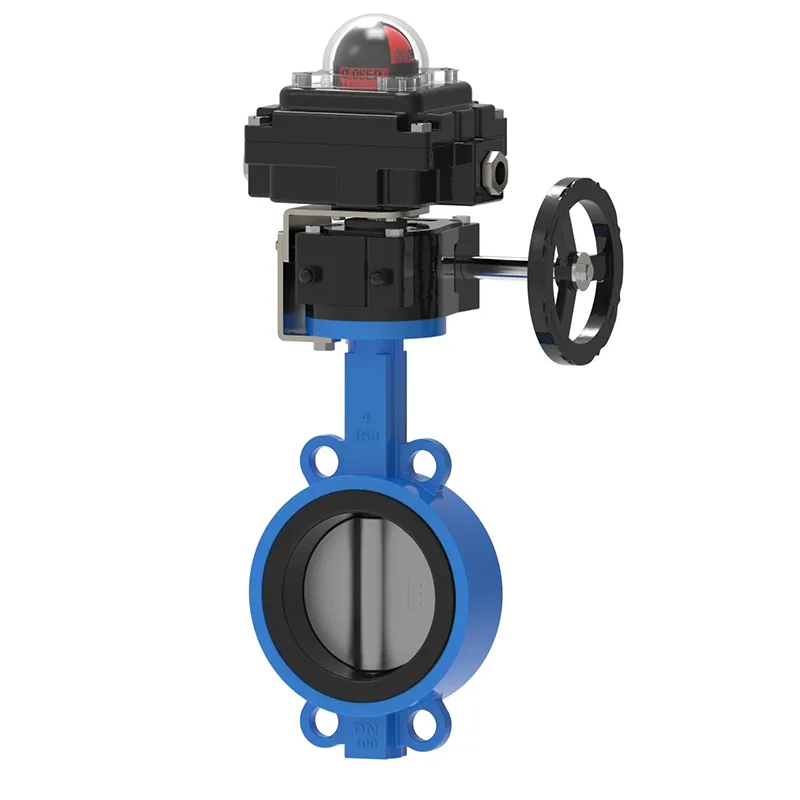

Valvola a farfalla con finecorsa

Poiché le fabbriche e i loro processi diventano sempre più complessi e fanno sempre più affidamento sul feedback del sistema in tempo reale, molti clienti richiedono sempre più feedback elettrico sia per le valvole manuali che per quelle automatiche. Ogni valvola è diversa, quindi la modifica della valvola di attesa Valvola a farfalla con interruttore di limite fornirà servizi personalizzati in base alle valvole campione e ai quadri elettrici richiesti.

Vantaggio

Prodotto di indicazione della posizione della valvola a basso costo

Guscio di rivestimento in polvere per lievito adesivo hot melt

Interruttore meccanico unipolare a doppia corsa (SPDT) a 2 canali, corrente nominale 16 ampere

È possibile indicare lo stato di accensione/spegnimento tramite un indicatore luminoso sferico ben visibile

La camma è facile da regolare e la calibrazione in loco è semplice. Nessun attrezzo richiesto.

Due interfacce per condotti NPT da 1/2 pollice

La valvola a farfalla con interruttore di finecorsa è un interruttore di finecorsa manuale adatto per valvole a sfera e valvole a farfalla fino a 8 pollici. La valvola è conforme allo standard ISO5211, soddisfa la classificazione NEMA 4X ed è dotata di un dispositivo di bloccaggio integrato. Finecorsa standard SPDT da 10 ampere a 120 V CA.

Un finecorsa è un dispositivo elettromeccanico che collega meccanicamente un attuatore a un interruttore elettrico. Un finecorsa è un dispositivo di controllo alimentato dal movimento di un oggetto. In breve, i finecorsa possono monitorare il movimento di altri oggetti.

I finecorsa meccanici hanno un'elevata precisione e ripetibilità. I sensori di contatto vengono utilizzati per rilevare la presenza e la posizione di oggetti nelle operazioni industriali.

I tipi di finecorsa sono generalmente suddivisi in quattro categorie: tipo a baffi, tipo a rullo, tipo a leva e tipo a stantuffo. Sono configurati come normalmente aperti, normalmente chiusi o entrambi. In alcune applicazioni i finecorsa sono stati sostituiti da sensori di prossimità.

Quando un oggetto entra in contatto con la leva del finecorsa (o stantuffo), la leva si sposterà di una distanza predeterminata fino all'attivazione del contatto. Per oltrecorsa si intende lo spostamento della leva oltre la distanza di corsa predeterminata. punti principali.

Specifica del finecorsa

Poiché la valvola a farfalla con interruttore di finecorsa è progettata per operazioni specifiche, ciascun interruttore di finecorsa deve essere calibrato in base all'applicazione. Si prega di rivedere i seguenti parametri per valutare la compatibilità del finecorsa con l'applicazione di destinazione.

Scocca: alluminio pressofuso: guarnizione O-ring

Strutture opzionali in acciaio inox 304 e 316

Rivestimento: Verniciatura a polvere poliestere (ore)

O-ring: Gomma nitrilica (standard) -25 ℃ -85 ℃ (ora)

Tipo di ambiente: 4, 4X, IP67

Grado antideflagrante: Cl 1 zona 1, Ex d IIC T6 Gb

Classificazione regionale: Nema 4, Nema 7

Chiusura: acciaio inossidabile

Asse: acciaio inossidabile Namur

Due filettature NPT da mezzo pollice

Contatti della morsettiera: 8

Tensione di funzionamento: 120 V CA, 12 V CC, 24 V CC

Staffa di installazione: MB – 3,4:30 x 80,130 H: 20,30 (acciaio inox)

Intervallo di temperatura: -20 ℃ -85 ℃

Sensori: interruttore meccanico CROUZET (standard), interruttore di prossimità (opzionale)

Modello: IP-67 (N4), ALS-500M (a prova di esplosione)
