In che modo la valvola a farfalla con flangia e ingranaggio con stelo esteso risolve le barriere operative per i sistemi di tubazioni industriali interrate e isolate?

1. Composizione strutturale completa e principio di funzionamento fondamentale

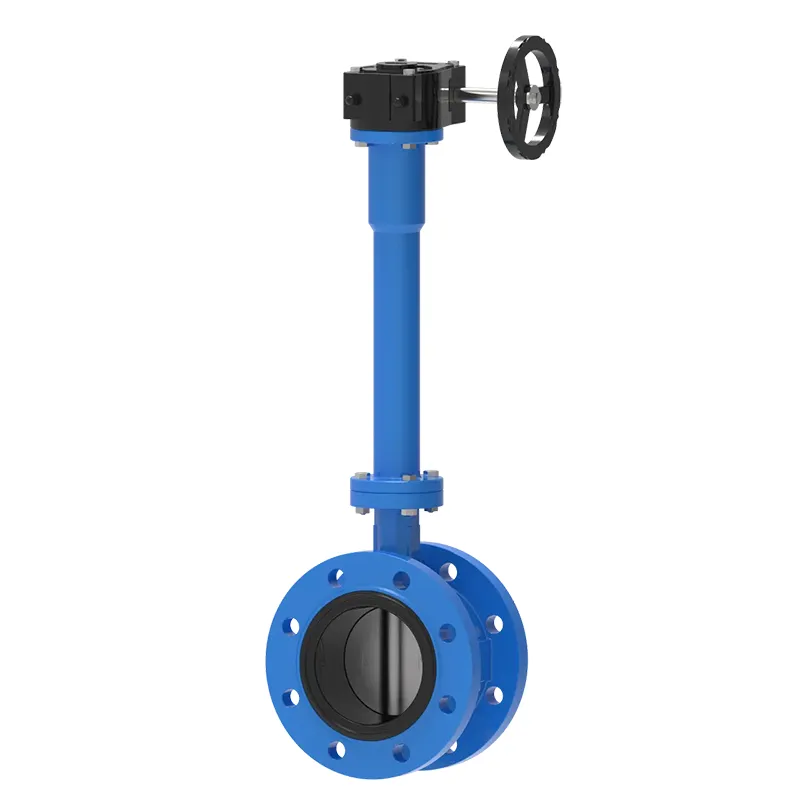

1.1 Disposizione dei componenti divisi di flangia, stelo esteso e trasmissione a ingranaggi

Tre moduli funzionali principali costituiscono l'intero corpo della valvola, ciascuno dei quali svolge rispettivamente compiti indipendenti di connessione alla tubazione, trasmissione della coppia e regolazione del flusso. Il corpo valvola a doppia flangia adotta una forma di connessione imbullonata su tutta la superficie, che forma giunti di tenuta rigidi con flange della tubazione corrispondenti, evitando il rischio medio di perdite causato dal bloccaggio allentato delle valvole wafer sotto fluttuazioni di pressione a lungo termine. Il gruppo stelo esteso è la parte più differenziata rispetto alle comuni valvole a farfalla, poiché estende il volantino di azionamento dell'ingranaggio su un terreno accessibile o su una piattaforma dell'attrezzatura, separando la posizione operativa dalla parte interrata o isolata del corpo della valvola.

La scatola di riduzione dell'ingranaggio a vite senza fine installata sulla parte superiore dello stelo allungato converte la grande coppia richiesta per la rotazione del disco di grande diametro in una forza operativa leggera del volantino, che riduce efficacemente l'intensità del lavoro fisico per gli operatori. All'interno della scatola ingranaggi, la struttura di precisione della vite senza fine e della ruota elicoidale può bloccare il disco a qualsiasi angolo di apertura senza dispositivi di posizionamento ausiliari, realizzando uno stato stabile di regolazione del flusso fisso per il funzionamento a lungo termine della tubazione. Tutte le parti di trasmissione all'interno dello stelo esteso adottano una connessione scanalata integrata, garantendo la rotazione sincrona tra l'ingranaggio del volantino e il disco a farfalla interno senza slittamento della trasmissione dopo migliaia di cicli di apertura e chiusura.

• La connessione rigida a doppia flangia migliora la stabilità complessiva della tenuta in caso di fluttuazioni di pressione
• Punto operativo di trasferimento dello stelo allungato personalizzabile fuori dall'area interrata/isolata
• La riduzione dell'ingranaggio a vite senza fine riduce la coppia operativa per la regolazione di tubazioni di grosso calibro
• La struttura integrata dello stelo scanalato elimina il rischio di guasto dello slittamento della trasmissione

1.2 Intercettazione del mezzo e meccanismo di regolazione del flusso

Il disco circolare a farfalla fissato sull'estremità inferiore dello stelo esteso ruota di 90 gradi attorno all'asse centrale verticale per completare l'apertura completa, lo strozzamento parziale e la chiusura completa della sezione trasversale della tubazione. Quando il disco ruota parallelamente alla direzione del flusso del mezzo, la tubazione forma un passaggio non ostruito; quando ruota perpendicolarmente alla direzione del flusso, il bordo esterno del disco si adatta perfettamente all'anello di tenuta elastico all'interno del corpo valvola per realizzare un'intercettazione a perdita zero di liquidi, gas e fluidi misti. La scatola degli ingranaggi con scala angolare può regolare con precisione l'angolo di rotazione del disco entro 0-90 gradi, realizzando una regolazione del flusso lineare continua invece del solo controllo dell'interruttore a due stati delle semplici valvole a maniglia.

Lo stelo esteso è dotato di componenti di tenuta a baderna multistrato in corrispondenza della giunzione del corpo valvola e del manicotto allungato, che impediscono al mezzo della tubazione di filtrare verso l'alto lungo lo spazio dello stelo fino all'area di trasmissione degli ingranaggi, evitando la ruggine degli ingranaggi e l'inquinamento medio delle parti operative. Il set di guarnizioni può essere sostituito senza rimuovere l'intera valvola dalla tubazione durante la successiva manutenzione, semplificando notevolmente il lavoro di riparazione in loco di valvole interrate difficili da smontare.

2. Standard di corrispondenza dei materiali per i componenti del corpo, dello stelo e di tenuta

2.1 Classificazione dei materiali del corpo valvola e del disco per ambienti con fluidi diversi

La selezione del tipo di materiale determina direttamente il ciclo operativo stabile a lungo termine della valvola in specifiche condizioni di temperatura del fluido e di corrosione. Il corpo valvola in ghisa sferoidale con rivestimento epossidico è ampiamente utilizzato nelle condutture di approvvigionamento idrico comunale, protezione antincendio e acqua di raffreddamento, con buona resistenza all'erosione del mezzo idrico neutro e bassa difficoltà di lavorazione produttiva. Il corpo WCB in acciaio al carbonio è adatto per condotte di trasporto di vapore e olio ad alta temperatura, mantenendo una resistenza meccanica stabile a temperature medie fino a 425 ℃. Il corpo in acciaio inossidabile CF8/CF8M si adatta alle tubazioni dell'acqua chimica mista acido-base e contenente sale costiero, resistendo alla corrosione per vaiolatura causata dagli ioni cloruro.

Il materiale del disco della farfalla deve essere coerente con il grado di resistenza alla corrosione del corpo della valvola per evitare la corrosione elettrochimica tra le diverse superfici di contatto metalliche. Il disco di rivestimento in acciaio inossidabile è configurato per condizioni di lavoro medie corrosive, mentre il disco in lega di bronzo è selezionato per le tubazioni di circolazione dell'acqua di mare per prevenire l'adesione di organismi marini e danni da corrosione elettrolitica. Tutti i pezzi grezzi di fusione in metallo vengono sottoposti a un trattamento di distensione dopo la formatura per eliminare lo stress di deformazione interna generato durante la fusione, prevenendo la rottura del corpo della valvola in ambienti freddi e caldi alternati.

2.2 Standard sui materiali della trasmissione interna dello stelo esteso e della scatola ingranaggi

Lo stelo allungato sopporta carichi di torsione ripetuti in cicli di apertura e chiusura a lungo termine, quindi vengono adottati materiali in acciaio inossidabile 410 ad alta resistenza o acciaio legato 4140, con un rigoroso controllo della durezza per evitare grippaggi e fratture durante la trasmissione della coppia. Il manicotto protettivo esterno dello stelo esteso utilizza un tubo in acciaio senza saldatura con rivestimento antiruggine, che isola l'umidità del suolo sotterraneo e il vapore dell'isolamento termico della tubazione dal contatto con l'albero centrale della trasmissione della coppia, prolungando notevolmente la durata di servizio del gruppo stelo allungato sepolto sotto terra per molti anni.

La vite senza fine e la ruota elicoidale all'interno della scatola ingranaggi adottano una struttura a vite senza fine in acciaio al carbonio abbinata a una lega di bronzo, che forma una coppia di attrito autolubrificante durante la rotazione dell'ingranamento, riducendo la regolare frequenza di manutenzione del grasso. L'involucro della scatola degli ingranaggi utilizza una lega di alluminio pressofuso con un peso leggero e una forte resistenza all'ossidazione, che non produce uno strato di ruggine pesante per bloccare la rotazione del volantino dopo un'esposizione all'aperto a lungo termine o il posizionamento in una volta sotterranea.

3. Flusso di installazione standard per layout di tubazioni interrate e isolate

3.1 Pipeline di pre-installazione e passaggi di conferma dei parametri

Prima di sollevare e collegare il corpo valvola, i tecnici devono confermare tre parametri personalizzati fondamentali del prodotto affinché corrispondano al layout della tubazione in loco: profondità sepolta effettiva o spessore dell'isolamento per determinare la lunghezza estesa dello stelo richiesta, pressione nominale della tubazione per selezionare il grado di pressione della flangia corrispondente e tipo di mezzo per verificare se il grado del disco e del materiale di tenuta soddisfa i requisiti anticorrosione. Una lunghezza dello stelo non corrispondente farà sì che il volantino dell'ingranaggio affondi nella volta interrata o venga coperto dall'isolamento della tubazione, perdendo l'operatività; Il grado di pressione della flangia non corrispondente porterà a perdite dalla guarnizione della flangia sotto la pressione di progettazione della tubazione.

Pulire accuratamente la superficie di tenuta della flangia delle tubazioni anteriore e posteriore, rimuovere scorie di saldatura, macchie di ruggine e particelle dure attaccate, per evitare danni da graffio alla guarnizione elastica di tenuta durante il serraggio dei bulloni. Posizionare la guarnizione piatta non metallica abbinata tra i due gruppi di flange e allineare orizzontalmente tutti i fori dei bulloni della flangia per evitare l'estrusione eccentrica della guarnizione causata dall'installazione sfalsata del corpo valvola, che formerà un passaggio locale di perdita del mezzo dopo un funzionamento a lungo termine.

3.2 Operazioni speciali di protezione fissa e del tronco di condotte interrate

Dopo che la flangia del corpo valvola è stata completamente imbullonata e fissata mediante una sequenza di serraggio simmetrica incrociata, riempire la sabbia graduata attorno al corpo valvola per una compattazione a strati, evitando che grandi pietre dure estrudano direttamente il guscio della valvola per produrre una deformazione locale. Il manicotto protettivo esterno dello stelo esteso deve essere avvolto con materiale a spirale impermeabile e anticorrosivo dal corpo della valvola alla piattaforma operativa a terra, impedendo alle falde acquifere sotterranee e al terreno corrosivo di entrare in contatto con le parti metalliche dello stelo. All'estremità a terra dello stelo è riservato un chiusino protettivo cavo, che può essere aperto direttamente per azionare il volantino senza scavare un'ampia area nel terreno durante le successive ispezioni e regolazioni.

Per l'installazione di tubazioni interne con isolamento spesso, riservare un canale verticale corrispondente al diametro esterno dello stelo esteso nella posizione di avvolgimento dell'isolamento della tubazione, non avvolgere cotone isolante termico attorno alla scatola ingranaggi e alla sezione esposta dello stelo, per evitare che l'accumulo di calore acceleri il deterioramento del grasso lubrificante degli ingranaggi e l'invecchiamento delle parti di tenuta della guarnizione superiore. Dopo l'installazione, eseguire un test di apertura e chiusura della corsa completa del volantino per verificare che il disco ruoti senza inceppamenti e che l'indicazione della scala angolare sia coerente con l'effettivo stato di intercettazione del flusso.

• Serraggio dei bulloni della flangia a simmetria incrociata per evitare perdite di estrusione eccentrica della guarnizione
• Involucro protettivo impermeabile per la sezione interrata estesa dello stelo contro la corrosione del suolo
• Riservare un canale verticale indipendente per lo stelo per evitare l'avvolgimento dell'isolamento del cambio
• Test di apertura-chiusura della corsa completa per eliminare il pericolo nascosto di inceppamento del disco dopo l'installazione

4. Principali scenari applicativi di condotte industriali e municipali

4.1 Reti comunali di approvvigionamento idrico sotterraneo e di tubazioni antincendio

Le condotte di distribuzione dell'acqua municipale urbana e i tubi ad anello antincendio interrati sono i campi più ampiamente applicabili per questa valvola a flangia con stelo allungato. La maggior parte delle diramazioni principali delle condutture sono posate sotto la superficie stradale o il terreno della cintura verde e le normali valvole a stelo corto necessitano di scavi stradali su larga scala ogni volta che viene effettuata la regolazione del flusso o la manutenzione dell'interruzione della conduttura, il che comporta grandi interferenze con il traffico urbano e la vita quotidiana dei residenti.Valvola a farfalla con flangia e ingranaggio con stelo estesoestende il volantino del meccanismo di manovra alle posizioni del pozzo di ispezione a terra e tutte le operazioni di apertura, chiusura e strozzamento del flusso possono essere completate solo aprendo la copertura del pozzo, senza lavori di scavo del manto stradale e lavori di costruzione di riempimento del terreno della tubazione.

Le condotte antincendio comunali richiedono prestazioni di tenuta stabili in caso di picchi di pressione istantanei all'avvio delle pompe antincendio. La connessione rigida a doppia flangia e la struttura dell'anello di tenuta elastico multistrato possono sopportare un impatto di pressione istantaneo senza infiltrazioni medie. La struttura autobloccante dell'ingranaggio a vite senza fine può mantenere la valvola completamente aperta per lungo tempo nello stato di standby quotidiano e non si chiuderà automaticamente a causa delle vibrazioni di impatto del flusso d'acqua della tubazione, garantendo il passaggio senza ostacoli dell'acqua antincendio nei periodi di risposta alle emergenze.

4.2 Condotte di trasporto del mezzo isolate in fabbrica

Le condutture del vapore ad alta temperatura, dell'olio caldo e della salamoia refrigerata degli impianti chimici necessitano tutti di spessi strati di isolamento termico per ridurre la perdita di temperatura media ed evitare incidenti superficiali per gli operatori in loco. Se si adottano valvole a farfalla standard a stelo corto, lo strato isolante attorno alla valvola deve essere aperto ogni volta che si regola il flusso e il nuovo cotone isolante termico deve essere riavvolto dopo l'operazione, con conseguente ripetuto spreco di materiali isolanti termici e frequenti perdite di calore della tubazione. La struttura a stelo allungato separa la scatola degli ingranaggi operativa dall'area di avvolgimento dell'isolante, l'isolamento della tubazione può essere avvolto continuamente nel suo insieme senza tagli locali, mantenendo a lungo l'effetto completo di isolamento termico dell'intera tubazione.

Anche le condutture di circolazione dell'acqua pulita delle fabbriche alimentari e delle fabbriche farmaceutiche su larga scala scelgono questa valvola a farfalla flangiata con trasmissione a ingranaggio dello stelo esteso. Le parti del mezzo di contatto completamente in acciaio inossidabile soddisfano gli standard di produzione sanitaria e la modalità di funzionamento dell'ingranaggio realizza una regolazione precisa del flusso a piccolo intervallo, che può controllare stabilmente il flusso medio richiesto dalle apparecchiature di produzione senza grandi fluttuazioni istantanee del flusso che influiscono sulla stabilità della lavorazione del prodotto.

4.3 Parcheggiare condotte sotterranee di scarico dell'acqua piovana e delle acque reflue

I tubi di diramazione dell'acqua piovana e delle fognature sepolti nei campus, nei parchi industriali e nelle comunità residenziali sono interrati sotto terreni verdi e marciapiedi, con pozzi di ispezione sparsi riservati a intervalli. Il design dello stelo allungato della valvola si adatta perfettamente alla profondità verticale di questi pozzi di ispezione, il personale di manutenzione può raggiungere direttamente il volantino dell'ingranaggio all'imboccatura del pozzo senza scendere nel pozzo profondo per il funzionamento. Il rivestimento anticorrosivo epossidico del corpo della valvola in ghisa duttile resiste all'erosione a lungo termine dei liquami contenenti impurità organiche e l'anello di tenuta esterno sostituibile può essere mantenuto in loco senza lo smontaggio integrale della valvola dalla tubazione.

• Le condutture idriche comunali interrate eliminano i lavori di scavo stradale durante la regolazione delle valvole
• Le tubazioni di fabbrica isolate evitano tagli e riavvolgimenti ripetuti del cotone termico
• L'ingranaggio autobloccante della tubazione antincendio impedisce la chiusura accidentale in caso di vibrazioni del flusso d'acqua
• Il rivestimento anticorrosivo per tubi fognari si adatta all'erosione media organica a lungo termine

6. Linee guida per l'ispezione regolare e la manutenzione anticorrosione a lungo termine

Gli ambienti di installazione interrati e isolati accelerano l'invecchiamento dei componenti esterni della valvola, pertanto è necessario formulare cicli di ispezione e manutenzione periodici standardizzati in base alle diverse condizioni di lavoro per evitare improvvisi guasti alla tenuta o inceppamenti della trasmissione durante il funzionamento della tubazione.Valvola a farfalla con flangia e ingranaggio con stelo estesoha un design suddiviso in parti soggette ad usura sostituibili, la maggior parte delle operazioni di manutenzione può essere completata in loco senza l'arresto della tubazione e lo smontaggio integrale della valvola, riducendo notevolmente la durata dei tempi di fermo del sistema di tubazioni causati dai lavori di manutenzione.

6.1 Elementi di ispezione di routine mensile per le parti di funzionamento degli ingranaggi

Aprire il chiusino di terra o il canale operativo riservato dell'isolamento della tubazione, ruotare il volantino avanti e indietro per l'apertura e la chiusura della corsa completa, osservare se il processo di rotazione presenta blocchi anomali e rumori di attrito anomali. Controllare l'indice della scala angolare della scatola degli ingranaggi per confermare che il grado di apertura indicato sia coerente con l'effettivo stato di intercettazione del flusso del disco. Rimuovere la polvere superficiale e le macchie di fango umido dall'involucro della scatola ingranaggi, controllare se è presente una traccia di infiltrazione media sull'estremità superiore della guarnizione dello stelo e registrare la quantità di infiltrazione per la successiva sostituzione della guarnizione.

Per le scatole degli ingranaggi installate in pozzetti sotterranei per l'ispezione dell'umidità, pulire ogni mese il guscio esterno con uno straccio asciutto per rimuovere le gocce d'acqua di condensa attaccate alla superficie, evitando che la corrosione umida a lungo termine della superficie del guscio in lega di alluminio produca danni da perforazione alla cavità interna del grasso di tenuta. Se la resistenza alla rotazione del volantino aumenta evidentemente rispetto alla registrazione dell'ispezione precedente, è necessario iniettare grasso lubrificante supplementare nella scatola degli ingranaggi attraverso l'ugello di iniezione del grasso riservato.

6.2 Manutenzione annuale anticorrosione profonda e sostituzione delle guarnizioni

Eseguire ogni anno un'ispezione anticorrosione completa del manicotto protettivo esterno dello stelo esteso, controllare se il materiale a spirale antiruggine impermeabile esterno presenta crepe, cadute e infiltrazioni di acqua del suolo nello spazio del manicotto. Le parti danneggiate dell'avvolgimento anticorrosivo devono essere riavvolte con nuovo materiale a spirale impermeabile e lo spazio del giunto è sigillato con colla sigillante antiruggine per bloccare il contatto del mezzo corrosivo sotterraneo con l'albero dello stelo metallico.

Estrarre l'anello di tenuta elastico invecchiato all'interno del corpo valvola attraverso lo smontaggio della flangia durante la manutenzione annuale di arresto della tubazione, sostituirlo con un nuovo anello di tenuta adatto alla temperatura del fluido e al grado di corrosione. Controllare i graffi superficiali e il grado di corrosione del disco a farfalla, lucidare e riparare piccoli punti di ruggine sulla superficie del disco ed eseguire un trattamento di rivestimento anticorrosivo supplementare prima della reinstallazione nel corpo della valvola. Tutti i vecchi accessori di tenuta sostituiti vengono classificati e riciclati in conformità con gli standard di gestione dei rifiuti industriali senza scarti casuali.

• Prova mensile di rotazione completa del volantino per schermare il pericolo nascosto di inceppamento della trasmissione
• Grasso lubrificante per ingranaggi tempestivo e supplementare quando la coppia di rotazione aumenta ovviamente
• Riavvolgimento annuale dello strato anticorrosione impermeabile esterno dello stelo danneggiato
• Sostituire l'anello di tenuta interno invecchiato durante la regolare manutenzione di arresto della tubazione
